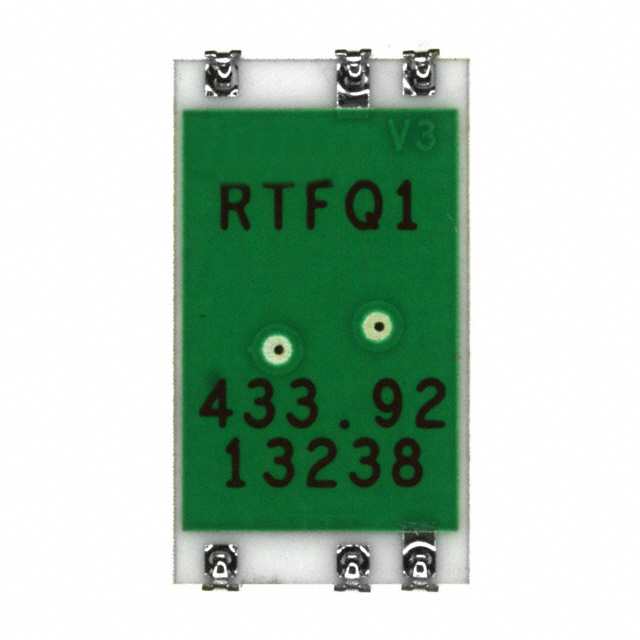

FM-RTFQ1-433

产品分类: 无线收发芯片
厂牌: RF SOLUTIONS
产品描述: 5dBm FM 4V,12V 500MHz 9.6Kbps PCB,Through Hole 2.1V,2.5V DIP PCB安装,贴片安装,通孔安装
供应商型号: 1200970
供应商: element14
标准整包数: 1
RF SOLUTIONS 无线收发芯片 FM-RTFQ1-433

FM-RTFQ1-433概述

    FM-RTFQ 和 FM-RRFQ 系列射频模块的技术手册

    产品简介


    FM-RTFQ 和 FM-RRFQ 系列是来自 RF Solutions Ltd. 的微型射频模块,专为无线通信设计。这些模块可提供高达 250 米的传输距离,适用于无线安全系统、汽车报警、遥控门控制等多种应用。两种系列分别包括发射器(Transmitter)和接收器(Receiver)模块,具有高性价比和高性能的特点。这些模块广泛应用于建筑安防、库存跟踪、远程工业过程监控以及计算机网络等领域。

    技术参数


    发射器模块(Transmitter):
    - 频率:315 MHz, 433.92 MHz, 868.35 MHz
    - 电压范围:2.1 V 至 4.00 V(RTFQ1),2.5 V 至 12.00 V(RTFQ2)
    - 电流消耗:7 mA 至 8 mA(RTFQ1),3 mA 至 12 V(RTFQ2)
    - 输出功率:+5 dBm 至 +1 dBm
    - 调制频率偏差:25 KHz 至 35 KHz
    - 数据速率:最高可达 9.6 Kbps
    - 工作温度范围:-20°C 至 +85°C
    接收器模块(Receiver):
    - 频率:315 MHz, 433.92 MHz, 868.35 MHz
    - 电压范围:4.5 V 至 5.5 V
    - 电流消耗:5.7 mA 至 6.8 mA(工作状态),100 nA(待机状态)
    - 接收灵敏度:315 MHz, 433 MHz 版本为 -103 dBm,868 MHz 版本为 -100 dBm
    - 数据速率:300 Hz 至 9.6 KHz
    - 启动时间:5 毫秒
    - 工作温度范围:-25°C 至 +80°C

    产品特点和优势


    - 非常稳定的运行频率:由于采用激光裁切厚膜陶瓷混合技术,这些模块表现出极其稳定的电子特性,适用于工业温度范围。
    - 低功耗设计:发射器和接收器模块均具备低功耗模式,可在待机状态下将电流消耗降至 100 nA,适合电池供电的便携式应用。
    - 宽电压范围:不同版本的模块支持不同的电压输入范围,满足各种应用需求。
    - 简单的实现:通过启用信号(Enable)和数据输入接口,可以轻松地构建无线数据链路。

    应用案例和使用建议


    这些模块在许多应用中得到广泛应用,例如无线安全系统、汽车报警、遥控门控、传感器报告等。在实际应用中,例如无线安全系统,安装时应注意避免电源噪声对传输距离的影响。具体操作建议如下:
    - 使用清洁的直流电源,确保电源纹波小于 10mV 峰峰值。
    - 避免将模块直接插入试验板(如 Vero Board),而是使用短导线连接,以保持最佳的传输效果。
    - 在测试阶段,可使用长度为 17.3 cm 的天线(315 MHz 下为 23.8 cm),将其直接焊接到天线引脚上进行测试。

    兼容性和支持


    这些模块与其他 RF 射频模块高度兼容,特别是在外形尺寸和引脚配置方面。RF Solutions Ltd. 提供详细的使用指南和技术支持,包括数据表下载和常见问题解答。对于更深入的技术咨询,用户可以通过电子邮件或电话联系厂家。

    常见问题与解决方案


    - 问题 1:启动时间过长
    解决方法:检查电源供应是否稳定,避免电压波动。可以尝试增加去耦电容来改善电源质量。
    - 问题 2:信号强度弱
    解决方法:检查天线接线是否正确且牢固,可以考虑更换更合适的天线。
    - 问题 3:接收数据不稳定
    解决方法:检查接收器模块是否受到干扰,尽量远离可能的电磁干扰源。

    总结和推荐


    优点:
    - 高性能:支持多种频率选择,数据传输稳定可靠。
    - 易用性:无需调整组件即可使用,简化了安装调试流程。
    - 高可靠性:经过严格的温度测试,适用于广泛的环境条件。
    综上所述,FM-RTFQ 和 FM-RRFQ 系列射频模块凭借其卓越的性能和广泛的适用性,在众多应用场景中表现出色。如果您需要构建一个可靠的无线通信系统,这些模块无疑是理想的选择。强烈推荐在相关项目中使用这些模块。

FM-RTFQ1-433参数

参数
最小工作供电电压 2.1V,2.5V
接收机数量 -
调制方式 FM
接收电流 -
典型输出功率 5dBm
最大工作供电电压 4V,12V
支持协议 -
最小工作频率 -
典型灵敏度 -
传输电流 -
最大数据速率 9.6Kbps
接口类型 PCB,Through Hole
典型供电电流 -
发送机数量 -
最大工作频率 500MHz
射频系列/标准 -
模块/芯片分类 -
通用封装 DIP
安装方式 PCB安装,贴片安装,通孔安装
包装方式 散装

FM-RTFQ1-433厂商介绍

RF Solutions是一家领先的射频(RF)和微波解决方案提供商,专注于设计和制造高性能的射频放大器、滤波器、混频器和相关组件。公司的产品广泛应用于通信、**、电子战、**和****等领域。

主营产品分类:
1. 放大器:包括固态功率放大器(SSPA)、行波管放大器(TWTA)和低噪声放大器(LNA)等。
2. 滤波器:提供多种类型的滤波器,如带通滤波器、带阻滤波器和低通滤波器等。
3. 混频器:包括平衡混频器和非平衡混频器等。
4. 其他组件:如射频开关、衰减器和相位器等。

应用领域:
1. 通信:无线通信基站、**通信、*事通信等。
2. **:空中交通管制、气象**、电子侦察等。
3. 电子战:信号干扰、信号侦测、信号分析等。
4. ****:**导航、遥感探测、深空探测等。

RF Solutions的优势:
1. 高性能:产品具有高功率、低噪声、高线性度等特点。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务。

FM-RTFQ1-433数据手册

厂牌 PDF简要描述 下载
RF SOLUTIONS 无线收发芯片 RF SOLUTIONS FM-RTFQ1-433 FM-RTFQ1-433数据手册

FM-RTFQ1-433封装设计

查看详情并下载
Symbol
Footprint
3D Model
