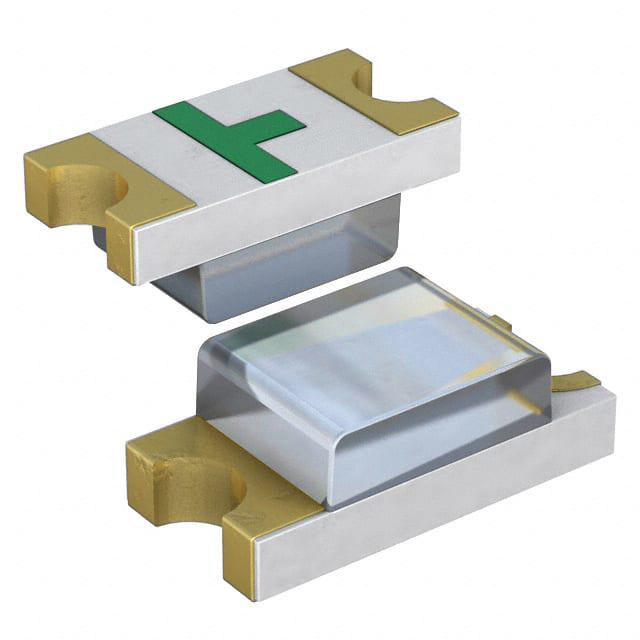

QBLP650-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 140° 3.3V 20mA 带平顶,矩形 扩散 白色,黄色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 4469697
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP650-IW

QBLP650-IW概述

    QBLP650系列1206 LED技术手册解析

    产品简介


    QBLP650系列1206 LED是一款高度仅为1.1毫米的高亮度顶部封装LED。该系列产品提供包括蓝色(IB)、绿色(IG)、白色(IW)、红色(R)、黄绿色(AG)和橙色(O)在内的多种颜色选择。产品采用水清透镜封装,轻巧且适用于各种背光应用。它的独特设计使其成为汽车仪表盘、通信存储设备及平板显示器背光领域的理想选择。

    技术参数


    电气/光学特性(T=25°C)
    | 颜色 | 正向电流(IF) (mA) | 正向电压(VF) (V) | 波长(λ) (nm) | 光通量(IV) (mcd) |

    | 蓝色(IB) | 20 | 3.3 | 465 | 30 |
    | 绿色(IG) | 20 | 3.3 | 520 | 250 |
    | 白色(IW) | 20 | 3.3 | X=0.29 | Y=0.30 |
    | 红色(R) | 20 | 2.0 | 620 | 80 |
    | 黄绿色(AG)| 20 | 2.0 | 565 | 20 |
    | 黄色(Y) | 20 | 2.0 | 585 | 63 |
    | 橙色(O) | 20 | 2.0 | 601 | 125 |
    绝对最大额定值
    | 颜色 | 功率(Pd) (mW) | 正向电流(IF) (mA) | 正向脉冲电流(IFP) (mA) | 反向电压(VR) (V) | 最大工作温度(TOP) (°C) | 存储温度(TST) (°C) | 解焊温度(TSOL) (°C) |

    | 蓝色/绿色/白色 | 120 | 30 | 100 | 5 | -40 ~ +85 | -40 ~ +90 | 260 |
    | 红色/黄色/橙色 | 75 | 30 | 60 | 5 | -40 ~ +85 | -40 ~ +90 | 260 |

    产品特点和优势


    1. 水清透镜:提供清晰透光,使LED发光效果更佳。
    2. 轻巧设计:适用于微型产品。
    3. 高性能:高亮度且在不同颜色之间具有稳定的光学特性。
    4. 多功能性:广泛应用于汽车仪表盘、通信存储设备及平板显示器等场合。
    5. 环保认证:符合RoHS标准,安全可靠。

    应用案例和使用建议


    - 汽车仪表盘照明:该产品特别适合于需要高亮度、稳定性能的应用,如汽车仪表盘中的指示灯。
    - 通信存储设备:在需要高可靠性的应用中,例如通信存储设备中的背光指示灯。
    - 平板显示器:其轻量化和高亮度特性使其成为平板显示器背光的理想选择。
    使用建议:
    - 在设计时应注意确保LED的工作温度不超过最大额定值。
    - 为了延长使用寿命,应避免长时间超负荷工作。
    - 在进行焊接操作时,请严格遵守规定的温度和时间限制,以防止热应力损坏LED。

    兼容性和支持


    QBLP650系列1206 LED在大多数电路板设计中都表现出良好的兼容性。公司提供全面的技术支持和售后服务,包括产品选型指导、安装调试帮助及故障排查服务。具体详情可咨询当地销售代表。

    常见问题与解决方案


    - 问题1:长时间工作后LED光通量下降
    - 解决方法:定期检查LED工作环境,确保温度控制在合理范围内,避免超负荷运行。

    - 问题2:焊接过程中出现损坏
    - 解决方法:严格按照产品手册中的焊接条件执行,避免超温或过长时间焊接。

    总结和推荐


    总体而言,QBLP650系列1206 LED凭借其出色的光学性能、高度的可靠性以及广泛的适用范围,在市场上具有较强的竞争力。无论是从设计灵活性还是性能稳定性方面考虑,都是一个值得推荐的产品。如果你正在寻找一款能够满足背光应用需求的高效能LED,QBLP650系列将是你的不二之选。

QBLP650-IW参数

参数
显示颜色 白色,黄色
视角 140°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP650-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-IW QBLP650-IW数据手册

QBLP650-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4939
10+ ¥ 1.34
100+ ¥ 1.1317
500+ ¥ 1.014
1000+ ¥ 1.014
库存: 2750
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.4
