QBLP653-AG1

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 570nm 15° 2V 20mA 圆形,带圆顶 透明 无色,绿色 1208 标准安装,贴片安装 3.2mm*2.4mm*2.65mm
供应商型号: 4469647
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP653-AG1

QBLP653-AG1概述

    QBLP653-AG1 1208 LED 技术手册解析

    1. 产品简介

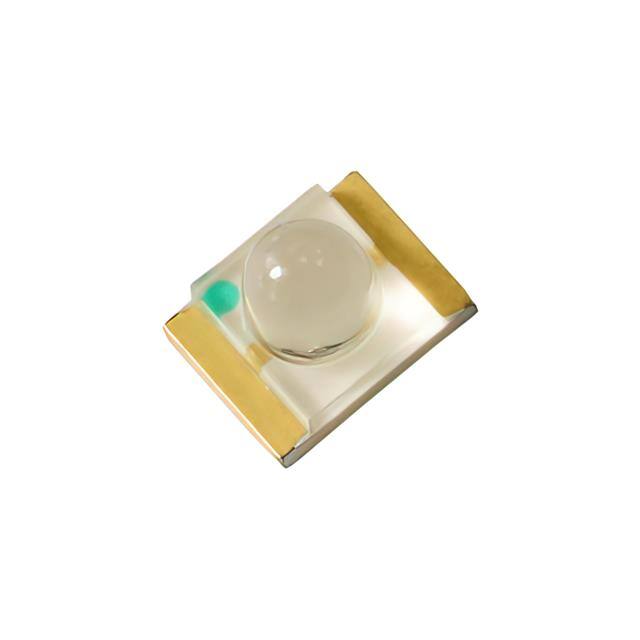

    QBLP653-AG1 是一种 SMD(表面贴装)1208 绿色 LED,由 QT-Brightek Chip LED 系列 生产。这款LED具有水清透镜封装,并且符合RoHS标准,主要用于状态指示和背光应用。其主要功能是产生高强度的绿色光输出。

    2. 技术参数


    技术规格:
    - 型号: QBLP653-AG1
    - 工作温度: Ta = 25°C
    - 颜色范围: 566 nm 至 575 nm
    - 发光强度(IV): 500 mcd 至 1100 mcd
    - 正向电压(VF): 2.0 V 至 2.5 V
    绝对最大额定值:
    - 功率(Pd): 75 mW
    - 正向电流(IF): 30 mA
    - 正向脉冲电流(IFP): 125 mA
    - 反向电压(VR): 5 V
    - 最高工作温度(TOP): 80°C
    - 存储温度范围(TST): -40°C 至 +85°C
    - 解焊温度(TSOL): 260°C
    特征曲线:
    - 视角:15°
    - 正向电压:1.7 V 至 2.5 V
    - 发光强度:500 mcd 至 2000 mcd
    - 主导波长:566 nm 至 575 nm

    3. 产品特点和优势


    - 水清透镜: 增强光透过率,提升视觉效果。
    - 包材方便: 采用卷带包装,便于自动化生产和组装。
    - 高强度光输出: 使用AllnGaP技术,确保高亮度表现。
    - 狭窄视角: 适合精密定位应用,如状态指示灯。
    - 认证合规: 满足ISO9001和RoHS标准,符合国际规范。

    4. 应用案例和使用建议


    应用案例:
    - 状态指示: 如消费电子产品上的电源指示灯。
    - 背光应用: 如手机屏幕背光、平板电脑背光等。
    使用建议:
    - 在进行回流焊接时,建议遵循推荐的焊锡温度曲线。
    - 确保LED工作温度在规定的范围内,避免过热导致损坏。
    - 在设计PCB布局时,根据推荐的焊盘布局,以确保最佳热管理和电气连接。

    5. 兼容性和支持


    - 兼容性: 与多种标准SMD焊盘兼容,适合广泛的应用场景。
    - 技术支持: 供应商提供相应的技术支持和文档,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - Q:LED发光强度不足?
    - A: 检查电路中电流是否符合规格要求,必要时调整电路设计。
    - Q:工作温度过高导致故障?
    - A: 确认散热设计是否合理,考虑增加散热片或其他散热措施。
    - Q:正向电压不稳定?
    - A: 检查电路中的电容是否稳定,建议使用稳定的大容量电容。

    7. 总结和推荐


    综合评估:
    QBLP653-AG1 1208 LED 凭借其高亮度、窄视角和优良的封装工艺,在状态指示和背光应用中表现出色。其易于集成和可靠性使其成为许多现代电子产品的理想选择。此外,产品通过了多项认证,进一步提升了其在市场的竞争力。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐此款LED用于需要高亮度和可靠性的各种应用中。

QBLP653-AG1参数

参数
显示颜色 无色,绿色
视角 15°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 570nm
测试电流 20mA
长*宽*高 3.2mm*2.4mm*2.65mm
通用封装 1208
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP653-AG1厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-AG1数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-AG1 QBLP653-AG1数据手册

QBLP653-AG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7037
10+ ¥ 1.3423
100+ ¥ 1.239
500+ ¥ 1.1564
1000+ ¥ 1.1564
库存: 1435
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.42
