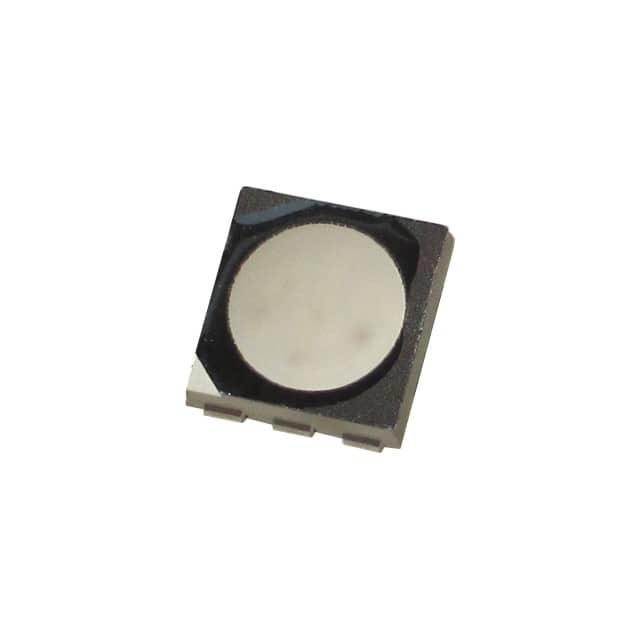

QBLP679-RGB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm(红色),525nm(绿色),470nm(蓝色) 120° 2V,3.3V,3.2V 20mA Red,20mA Green,20mA Blue 圆形,带平顶 扩散 红,红色,绿,绿色,蓝,蓝色 PLCC-6 贴片安装 5mm*5mm*1.6mm
供应商型号: UA-QBLP679-RGB
供应商: 海外现货
标准整包数: 1000
QT-BRIGHTEK 发光二极管 QBLP679-RGB

QBLP679-RGB概述

    QBLP679-RGB PLCC6 RGB LED 产品技术手册

    1. 产品简介


    产品类型: QBLP679-RGB PLCC6 RGB LED
    主要功能: 高亮度、直接驱动的RGB LED,适用于建筑照明、状态指示和色彩混合应用。
    应用领域: 状态指示、背光应用、建筑照明

    2. 技术参数


    额定电流(IF):
    - Red: 20 mA (最小值) 至 2.0 V (最大值)
    - True Green: 20 mA (最小值) 至 3.3 V (最大值)
    - Blue: 20 mA (最小值) 至 3.2 V (最大值)
    发光强度(IV):
    - Red: 500 mcd 至 840 mcd
    - True Green: 1000 mcd 至 1500 mcd
    - Blue: 200 mcd 至 285 mcd
    主导波长(λD):
    - Red: 615 nm 至 630 nm
    - True Green: 520 nm 至 530 nm
    - Blue: 465 nm 至 475 nm
    绝对最大额定值:
    - InGaN (IB/IG): 111 mW, 30 mA, 125 mA, 5 V
    - AlInGaP (R): 75 mW, 30 mA, 125 mA, 5 V
    封装:
    - PLCC6
    - 黑色表面
    - 透镜扩散
    - 包装在带和卷形式中
    工作温度范围:
    - 操作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 高亮度输出:红绿蓝三种颜色的高亮度表现。
    - 直接驱动能力:无需额外的驱动电路,简化设计。
    - 超薄封装:高度仅为1.60mm,适合空间受限的应用。
    - 高可靠性:符合TS16949、ISO9001、IEC60529标准,RoHS认证。
    - 宽视场角:120度视角,适合广泛的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 状态指示灯:用于显示设备的状态,如电源开关、错误指示等。
    - 建筑照明:用于室内外的装饰和照明。
    - 背光应用:用于LCD显示器和其他需要均匀光源的设备。
    使用建议:
    - 在安装时确保LED与电路板之间的良好接触,以保证最佳的光学效果。
    - 注意焊接温度,避免超过260°C,以防止损坏LED。
    - 根据具体应用选择合适的色温范围,以达到最佳视觉效果。

    5. 兼容性和支持


    兼容性:
    - 与其他电子元件兼容,适合作为PLCC6接口的组件。
    - 支持红外回流焊工艺,适用于现代SMT生产流程。
    支持和维护:
    - 供应商提供技术支持和售后服务,确保客户获得最佳的使用体验。

    6. 常见问题与解决方案


    常见问题:
    1. 焊接过程中出现焊点不一致
    解决方案: 确保焊接温度和时间符合规范,建议采用自动焊接设备进行操作。
    2. LED光强不稳定
    解决方案: 检查电源电压是否稳定,必要时可添加稳压电路。
    3. LED损坏
    解决方案: 检查输入电流是否超出额定值,若发现问题请及时联系售后。

    7. 总结和推荐


    综合评估:
    QBLP679-RGB PLCC6 RGB LED是一款高性能、多功能的RGB LED,其高亮度输出、直接驱动能力和广泛应用使其在市场上具有很强的竞争优势。特别适合于建筑照明、状态指示和背光应用等领域。
    推荐使用:
    我们强烈推荐QBLP679-RGB PLCC6 RGB LED,它不仅性能优越,而且应用范围广泛,能够满足多种应用需求。

QBLP679-RGB参数

参数
Vf-正向电压 2V,3.3V,3.2V
透镜形状 圆形,带平顶
波长 620nm(红色),525nm(绿色),470nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 120°
透镜类型 扩散
长*宽*高 5mm*5mm*1.6mm
通用封装 PLCC-6
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP679-RGB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP679-RGB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP679-RGB QBLP679-RGB数据手册

QBLP679-RGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
