首页  >  产品百科  >  QBLP650-Y

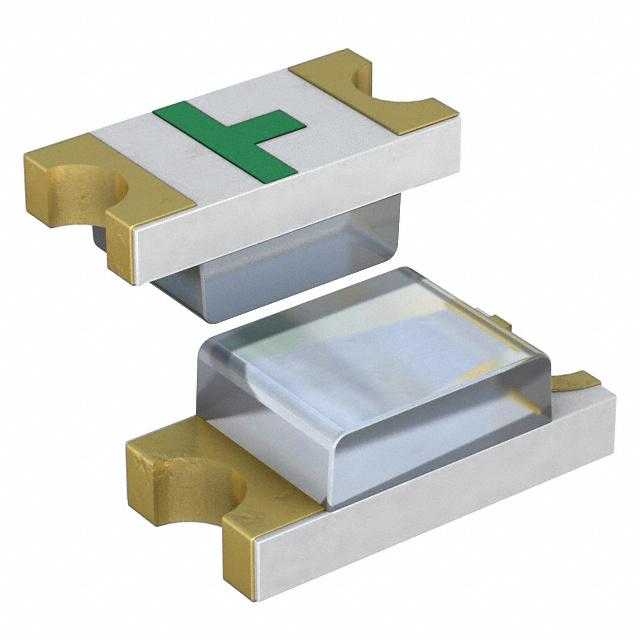

QBLP650-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 595nm 2V 20mA 带平顶,矩形 透明 无色,黄色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: ET-4469640
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP650-Y

QBLP650-Y概述

    QBLP650系列1206 LED产品技术手册

    产品简介


    QBLP650系列1206 LED是一款高亮度LED灯,具有清亮透镜和1206尺寸封装,适用于多种背光应用。其顶部安装设计使得高度仅为1.1毫米,非常适用于需要轻薄设计的产品中。该系列产品涵盖蓝色、绿色、白色、红色、黄绿色和橙色等色彩选项,可以满足不同场合的需求。QBLP650系列1206 LED广泛应用于汽车仪表盘和按钮照明、通信和存储设备的背光以及平板显示器背光等领域。

    技术参数


    - 电气/光学特性(T=25°C):
    | 产品颜色 | IF (mA) | VF (V) | λ (nm) | IV (mcd) |

    | 蓝色(IB) | 20 | 3.3 | 465 | 30 |
    | 绿色(IG) | 20 | 3.3 | 520 | 250 |
    | 白色(IW) | 20 | 3.3 | X=0.29 | Y=0.30 |
    | 红色(R) | 20 | 2.0 | 620 | 80 |
    | 黄绿色(AG) | 20 | 2.0 | 565 | 20 |
    | 黄色(Y) | 20 | 2.0 | 585 | 63 |
    | 橙色(O) | 20 | 2.0 | 601 | 125 |
    - 绝对最大额定值:
    | 发光颜色 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | IB/IG/IW | 120 | 30 | 100 | 5 | -40~+85 | -40~+90 | 260 |
    | R/AG/Y/O | 75 | 30 | 60 | 5 | -40~+85 | -40~+90 | 260 |
    备注:IFP电流在1/10占空比@1KHz条件下有效;回流焊不超过10秒,温度为260°C。

    产品特点和优势


    - 水清透镜: 提供清晰的视觉效果,适合对光效要求高的应用。
    - 高效能: 高亮度,能够在低驱动电流下产生高光强度,提高能效。
    - 多功能性: 不同颜色的选择使其适用于各种不同的背光需求。
    - 可靠的设计: 经过TS16949和ISO9001认证,符合RoHS标准。

    应用案例和使用建议


    - 汽车仪表盘和按钮照明: 高亮度和紧凑设计使得其成为车内背光的理想选择。
    - 电信和存储设备的背光: 清晰的光输出和高可靠性使其适用于各种消费电子产品。
    - 平板显示器背光: 高亮度和宽视角使其成为显示器背光的理想选择。
    使用建议:
    - 确保适当的散热措施以避免因长时间工作导致的过热问题。
    - 选择合适的电路布局以减少电磁干扰。

    兼容性和支持


    - 兼容性: 本产品可以与其他同类LED灯进行替换,确保良好的互换性。
    - 支持: 厂商提供详尽的技术支持和维护服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确选择颜色?
    - 解决方法: 根据应用需求选择适当的颜色,如需要高显色指数(CRI),可以选择白色或接近白色的LED。

    - 问题2:如何处理过热问题?
    - 解决方法: 使用散热片或风扇等辅助冷却设备,避免长时间工作导致过热损坏。

    总结和推荐


    QBLP650系列1206 LED凭借其高亮度、可靠的性能和广泛的适用性,在背光应用领域表现出色。推荐在需要高效能和多功能性的场景中使用。其卓越的设计和认证使它在市场上具备强大的竞争力。

QBLP650-Y参数

参数
波长 595nm
测试电流 20mA
显示颜色 无色,黄色
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP650-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-Y QBLP650-Y数据手册
