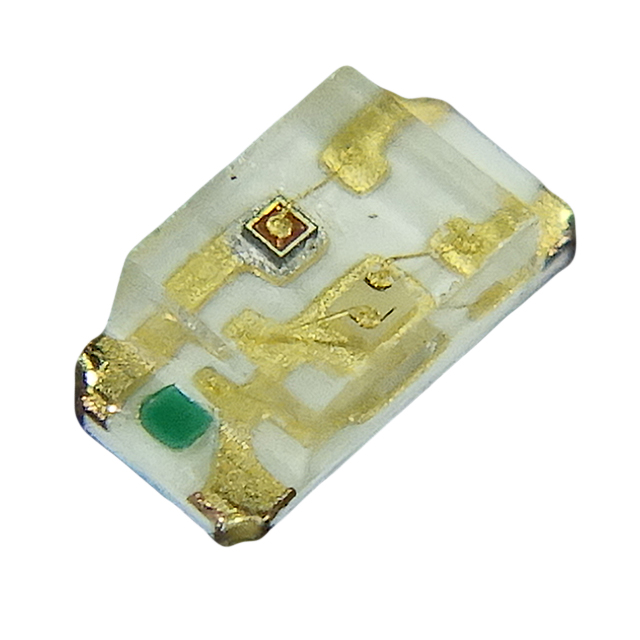

QBLP601-RIG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 520nm(绿色),630nm(红色) 140° 3.1V,2V 20mA Green,20mA Red 带平顶,矩形 透明 无色,红色,绿色 0603 贴片安装 1.6mm*800μm*650μm
供应商型号: 1516-QBLP601-RIGTR-ND
供应商: Digi-Key
标准整包数: 4000
QT-BRIGHTEK 发光二极管 QBLP601-RIG

QBLP601-RIG概述

    QBLP601-RIG 0603 BI-COLOR LED 技术手册

    1. 产品简介


    QBLP601-RIG 是一款超亮 0603 SMD 封装的红绿双色LED(Bi-color LED),具有高亮度输出和小封装尺寸的特点。这款LED适用于键盘背光、状态指示和颜色混合等多种应用场合。

    2. 技术参数


    - 封装类型: SMD 0603
    - 主要功能:
    - 红色:使用 AlInGaP 技术
    - 绿色:使用 InGaN 技术
    - 发光角度: 140度(典型值)
    - 工作温度范围: -40°C 到 +80°C
    - 储存温度范围: -40°C 到 +85°C
    - 最大功率耗散: 75mW(红色), 111mW(绿色)
    - 最大正向电流: 30mA
    - 正向电压 (VF):
    - 红色: 1.7V ~ 2.5V @ 20mA
    - 真绿色: 2.8V ~ 3.7V @ 20mA
    - 光通量 (IV):
    - 红色: 80mcd ~ 125mcd @ 20mA
    - 真绿色: 320mcd ~ 550mcd @ 20mA
    - 主波长 (λD):
    - 红色: 625nm ~ 635nm @ 20mA
    - 真绿色: 515nm ~ 525nm @ 20mA

    3. 产品特点和优势


    - 水清透镜: 提供清晰的视觉效果。
    - 高亮度: 能够在各种环境下提供清晰的指示。
    - 小型化封装: 高亮度和小尺寸的结合使其成为理想的指示和背光解决方案。
    - 兼容性强: 广泛应用于多种电子产品和设备。
    - 符合RoHS标准: 环保材料,无铅焊接。

    4. 应用案例和使用建议


    - 状态指示: 在电子设备中用于显示工作状态。
    - 背光应用: 用于键盘、显示屏等的背景照明。
    - 颜色混合: 在需要颜色混合的场景下表现优秀。
    使用建议:
    - 在安装过程中注意正向电流和电压的限制,避免过载损坏LED。
    - 使用适当的焊接工艺和温度控制,以确保焊接质量。
    - 参考制造商提供的焊接曲线和焊盘布局,确保良好的热管理和物理稳定性。

    5. 兼容性和支持


    - 兼容性: 该LED与市面上常见的电子元器件兼容,适用于多种电路设计。
    - 支持: 制造商提供详细的文档和技术支持,帮助用户快速集成到各类设备中。

    6. 常见问题与解决方案


    - 问题1: LED无法正常点亮
    - 解决办法: 检查焊接质量,确认正负极连接正确,检查电源电压是否合适。
    - 问题2: 发光强度不足
    - 解决办法: 检查电流是否在规定范围内,调整电源或更换LED。
    - 问题3: LED损坏
    - 解决办法: 检查电路是否存在短路或过载情况,必要时更换损坏部件。

    7. 总结和推荐


    QBLP601-RIG 0603 Bi-color LED 凭借其高亮度、小型化设计和广泛的应用领域,是现代电子设备中不可或缺的元件。其优异的技术参数和可靠性使其在多种应用场景中表现出色。强烈推荐使用该款LED,特别是在需要高性能和高可靠性的电子设备中。

QBLP601-RIG参数

参数
透镜形状 带平顶,矩形
波长 520nm(绿色),630nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 140°
透镜类型 透明
Vf-正向电压 3.1V,2V
长*宽*高 1.6mm*800μm*650μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP601-RIG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP601-RIG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP601-RIG QBLP601-RIG数据手册

QBLP601-RIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1397 ¥ 1.1687
8000+ $ 0.1319 ¥ 1.1036
12000+ $ 0.1279 ¥ 1.0702
20000+ $ 0.1234 ¥ 1.0325
28000+ $ 0.1207 ¥ 1.01
40000+ $ 0.1181 ¥ 0.9882
库存: 10457
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 4674.8
