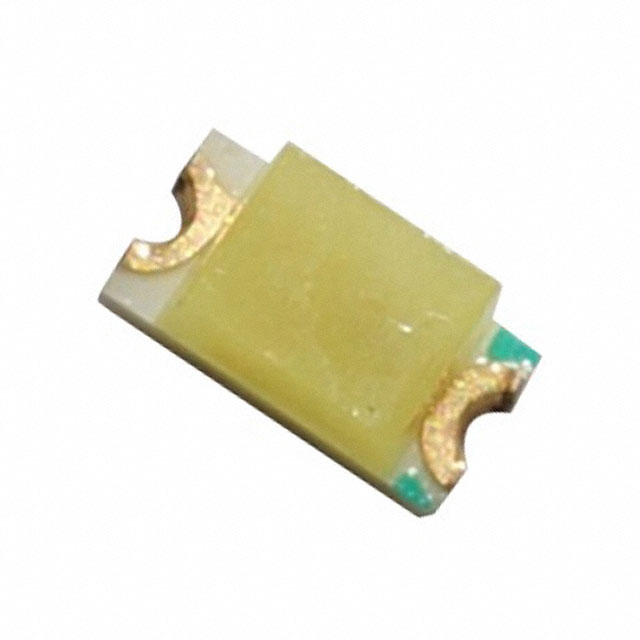

QBLP601-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 140° 3.2V 20mA 带平顶,矩形 扩散 白色,黄色 0603 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: 4469691
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP601-IW

QBLP601-IW概述


    产品简介


    QBLP601系列 0603 LED 是一款由QT-Brightek生产的表面贴装(SMD)超亮LED产品,采用0603封装形式。这款LED具有水清透镜(Water Clear Lens),并且提供黄色扩散透镜版本以满足不同的应用需求。QBLP601系列LED分为蓝色、真绿色、白色、红色、深红、黄绿、黄色和橙色等多种颜色选择,非常适合用于状态指示及背光应用。产品通过了ISO9001、TS16949认证,并符合RoHS环保标准。

    技术参数


    | 参数项 | 规格范围 |

    | 尺寸 | 高度:0.60mm |
    封装类型:0603 |
    | 电流 (IF) | 工作电流:20mA |
    最大脉冲电流:30mA |
    | 电压 (VF) | 工作电压:1.6V至3.7V |
    | 波长 (λD) | 蓝色:465-475nm |
    真绿色:520-530nm |
    白色:X=0.28, Y=0.26 |
    红色:620-630nm |
    深红:630-650nm |
    黄绿:565-576nm |
    黄色:585-595nm |
    橙色:600-610nm |
    | 亮度 (IV) | 蓝色:50-90mcd |
    真绿色:250-450mcd |
    白色:200-330mcd |
    红色:80-100mcd |
    深红:25-45mcd |
    黄绿:32-45mcd |
    黄色:80-150mcd |
    橙色:80-165mcd |
    环境条件:
    - 工作温度范围:-40°C 至 +80°C
    - 储存温度范围:-40°C 至 +100°C

    产品特点和优势


    QBLP601系列0603 LED的主要特点包括:
    - 高亮度输出:在小尺寸封装内实现了出色的亮度表现。
    - 多样化颜色选择:支持多种颜色版本,满足不同应用需求。
    - 卓越的光学性能:提供精确的色温和波长控制。
    - 可靠性高:经过严格的认证流程,确保产品质量。
    - 广泛的应用领域:适用于状态指示、背光显示等多个领域。

    应用案例和使用建议


    应用案例:
    1. 状态指示灯:例如设备运行状态、电源开关等场景下的指示灯。
    2. 背光照明:可用于手机按键、汽车仪表盘等需要均匀发光的地方。
    使用建议:
    - 在设计电路时,确保LED的工作电流不超过最大允许值,以避免过热损坏。
    - 考虑到不同的应用场景,可以选用不同颜色版本的LED来实现最佳视觉效果。

    兼容性和支持


    QBLP601系列LED与市场上大多数主流电路板设计高度兼容,易于集成到现有系统中。QT-Brightek提供了全面的技术支持服务,包括样品供应、定制化设计和技术咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度不足 | 检查供电电压是否正确;调整驱动电路 |
    | LED颜色偏离预期 | 校准生产批次;更换更精准的元件 |
    | 焊接过程中出现空焊现象 | 调整焊接参数;检查焊盘设计 |

    总结和推荐


    综上所述,QBLP601系列0603 LED凭借其高亮度、多样化颜色选项以及广泛的适用性,在消费电子、工业控制等领域表现出色。尤其是对于那些对体积要求严格且需要稳定性能的应用场合,它是一个非常理想的选择。因此,我们强烈推荐这款产品给相关领域的工程师和技术人员。

QBLP601-IW参数

参数
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
显示颜色 白色,黄色
视角 140°
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP601-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP601-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP601-IW QBLP601-IW数据手册

QBLP601-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2714
10+ ¥ 1.1404
100+ ¥ 0.9632
500+ ¥ 0.9247
1000+ ¥ 0.9247
库存: 467
起订量: 45 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.4
