QBLP655R-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 140° 3.1V 20mA 带平顶,方形 透明 无色 1205 贴片安装 3.2mm*1.2mm*1.1mm
供应商型号: 4469700
供应商: 海外现货
标准整包数: 5

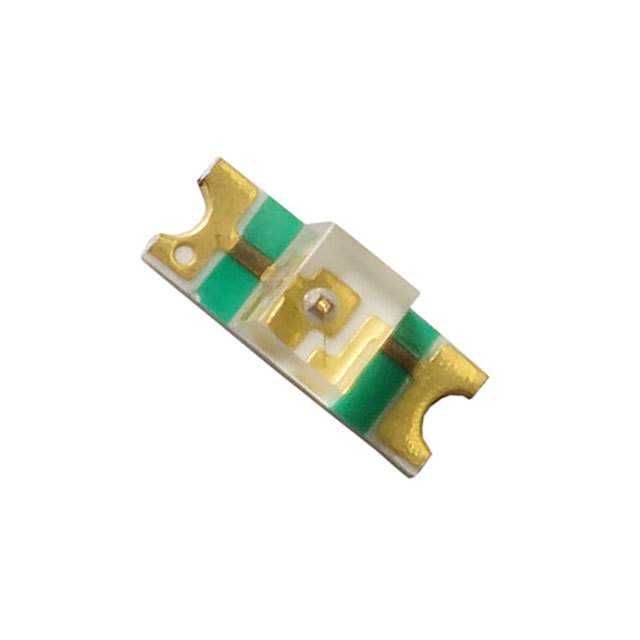

QT-BRIGHTEK 发光二极管 QBLP655R-IW

QBLP655R-IW概述

    QBLP655R Series 1205 LED 技术手册解析

    1. 产品简介


    QBLP655R系列 1205 LED 是一款由QT-Brightek推出的表面贴装型(SMD)发光二极管产品。其具备超高亮度的特点,封装尺寸为1205,适合用于键盘背光和状态指示等多种应用场合。以下是其基本概述:
    - 产品类型:表面贴装发光二极管(SMD LED)
    - 主要功能:高亮度输出、色彩多样
    - 应用领域:
    - 状态指示(Status Indication)
    - 背光应用(Back Lighting Application)

    2. 技术参数


    根据技术手册中的电气与光学特性表,以下是关键的技术规格:
    | 产品型号 | 颜色 | 正向电流 (IF) (mA) | 正向电压 (VF) (V) | 波长 (λD) (nm) | 光强 (IV) (mcd) |
    |
    | QBLP655R-R | 红色 | 20 | 2.4 | 615~630 | 63~100 |
    | QBLP655R-Y | 黄色 | 20 | 2.5 | 585~595 | 40~65 |
    | QBLP655R-AG | 黄绿 | 20 | 2.5 | 565~576 | 16~25 |
    | QBLP655R-O | 橙色 | 20 | 2.5 | 600~610 | 63~100 |
    | QBLP655R-IG | 真绿色 | 20 | 3.1~3.7 | 515~525 | 200~525 |
    | QBLP655R-IB | 蓝色 | 20 | 3.1~3.7 | 465~475 | 32~60 |
    | QBLP655R-IW | 白色 | 20 | 3.1~3.7 | - | 100~180 |
    绝对最大额定值:
    - 最大功率:75 mW(AlInGaP)、120 mW(InGaN)
    - 最大正向电流:30 mA
    - 最大反向电压:5 V
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    封装尺寸:
    - 封装尺寸:1205(1.2mm x 0.5mm x 1.1mm)

    3. 产品特点和优势


    QBLP655R系列LED具有以下显著特点和优势:
    1. 高亮度输出:
    - 不同颜色的产品在典型亮度范围内表现出色,特别是真绿色和白色LED,在20mA电流下达到525mcd和180mcd的亮度。

    2. 多样化颜色选择:
    - 提供红、黄、绿、橙、蓝、真绿及白七种颜色,适应不同的应用需求。
    3. 紧凑封装:
    - 1205封装的小尺寸非常适合空间有限的应用场景。
    4. 可靠性高:
    - 符合ISO9001和TS16949认证标准,并且符合RoHS环保要求。
    5. 逆向安装能力:
    - 可以实现正反面安装,提高设计灵活性。
    6. 宽广的工作角度:
    - 视角可达140度,适用于多种视角需求。

    4. 应用案例和使用建议


    典型应用:
    - 键盘背光
    - 状态指示灯
    - 小型设备的装饰照明
    使用建议:
    - 在需要高亮度的状态指示时,可以选择红色、绿色或蓝色的LED。
    - 对于背光应用,白色或真绿色LED可能更为适合。
    - 使用时需注意焊接温度不要超过260°C,并控制在10秒以内,以保护LED芯片不受损害。

    5. 兼容性和支持


    QBLP655R系列LED可以轻松与现有的PCB布局兼容,推荐的焊盘布局设计能够确保良好的热传导性能。此外,QT-Brightek提供全面的支持服务,包括技术咨询和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现气泡现象 | 控制焊接温度不超过260°C,并缩短焊接时间至10秒内。 |
    | 亮度不足 | 确保驱动电流达到20mA,并检查焊接质量。 |
    | 颜色偏移 | 更换对应的Bin编号产品,重新测试。 |

    7. 总结和推荐


    总结:
    QBLP655R系列LED凭借其高亮度、多样化颜色选择和紧凑封装等特点,成为状态指示和背光应用的理想选择。产品通过多项国际认证,显示了其可靠性和高性能。
    推荐:
    强烈推荐使用QBLP655R系列LED,尤其是对于需要高亮度和精确颜色控制的应用场景。其广泛的适用性使其成为众多电子产品的优选光源。

QBLP655R-IW参数

参数
视角 140°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带平顶,方形
波长 -
测试电流 20mA
显示颜色 无色
长*宽*高 3.2mm*1.2mm*1.1mm
通用封装 1205
安装方式 贴片安装
零件状态 在售

QBLP655R-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP655R-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP655R-IW QBLP655R-IW数据手册

QBLP655R-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
