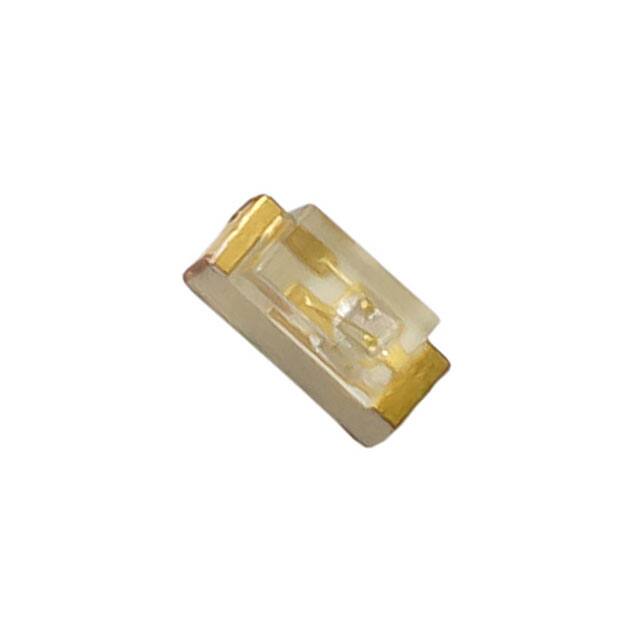

QBLP617-O

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 605nm 140° 2V 20mA 带圆顶,矩形 透明 无色,橙色 0602 标准安装,贴片安装 1.6mm*1.2mm*600μm
供应商型号: ET-4469625
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP617-O

QBLP617-O概述


    产品简介


    QBLP617 系列 0602 侧视LED
    QBLP617 系列 0602 LED 是一款由QT-Brightek生产的超亮侧视0602 LED,具有高亮度、小尺寸的特点。该系列LED采用InGaN技术和AlInGaP技术,提供多种颜色选择,适用于状态指示、背光应用及一般用途。产品已通过TS16949、ISO9001认证并符合RoHS标准。

    技术参数


    电气/光学特性(T=25°C)
    | 产品颜色 | IF (mA) | VF (V) | λD (nm) | IV (mcd) |

    | 蓝色 | 20 | 3.1-3.7 | 465-475 | 50-63 |
    | 真绿 | 20 | 3.1-3.7 | 520-530 | 200-380 |
    | 红色 | 20 | 2.0-2.5 | 615-630 | 63-100 |
    | 黄绿 | 20 | 2.0-2.5 | 565-576 | 25-35 |
    | 黄色 | 20 | 2.0-2.5 | 585-595 | 80-150 |
    | 橙色 | 20 | 2.0-2.5 | 600-610 | 80-165 |
    | 白色 | 20 | 3.1-3.7 | - | 160-250 |
    绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | InGaN | 111 | 30 | 125 | 5 | -40至+80 | -40至+85 | 260 |
    | AlInGaP | 75 | 30 | 125 | 5 | -40至+80 | -40至+85 | 260 |

    产品特点和优势


    - 超高亮度:采用InGaN和AlInGaP技术,提供多种颜色选择。
    - 小巧尺寸:高度仅为0.6mm,适合小型设备和微型应用。
    - 140°大视角:适合全方位观察和应用。
    - 认证合规:通过TS16949、ISO9001认证并符合RoHS标准。
    - 高效能:多种颜色和强度等级选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 状态指示:可用于电子设备的状态指示灯,如电源指示灯。
    - 背光应用:适用于键盘、显示屏的背光。
    - 一般用途:适用于各种通用照明和装饰应用。
    使用建议:
    - 布局设计:根据应用需求合理设计电路板布局,确保足够的散热和光线传播空间。
    - 焊接温度控制:在焊接过程中,推荐使用178~192°C的锡焊规格,并遵循推荐的回流焊温度曲线。

    兼容性和支持


    - 兼容性:QBLP617系列0602 LED可以与其他符合行业标准的电子元器件和设备兼容。
    - 支持:厂商提供详细的使用指南和技术支持服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯光强度不足 | 检查电路连接是否正确,确认供电电压符合要求 |
    | 灯光闪烁 | 确认电路接地良好,检查是否有干扰源 |
    | 焊接时损坏 | 严格按照焊接温度曲线操作,避免过高的焊接温度 |

    总结和推荐


    总结:
    QBLP617系列0602 LED以其卓越的亮度、广泛的色彩选择和高效的电光转换能力,在多种应用场景中表现出色。其兼容性强、易于集成和维护,符合现代电子设备的需求。
    推荐:
    鉴于其优秀的性能和广泛的应用范围,QBLP617系列0602 LED是一款值得推荐的产品,适用于需要高亮度、小尺寸和多样化的电子设备。

QBLP617-O参数

参数
波长 605nm
测试电流 20mA
显示颜色 无色,橙色
视角 140°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带圆顶,矩形
长*宽*高 1.6mm*1.2mm*600μm
通用封装 0602
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP617-O厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP617-O数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP617-O QBLP617-O数据手册

QBLP617-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.215 ¥ 1.8168
100+ $ 0.1348 ¥ 1.1389
500+ $ 0.1101 ¥ 0.9306
1000+ $ 0.1066 ¥ 0.9009
库存: 3800
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 18.16
