QBLP650-O

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 606nm 2V 20mA 带平顶,矩形 透明 无色,橙色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.2mm
供应商型号: ET-4469638
供应商: 海外现货
标准整包数: 5

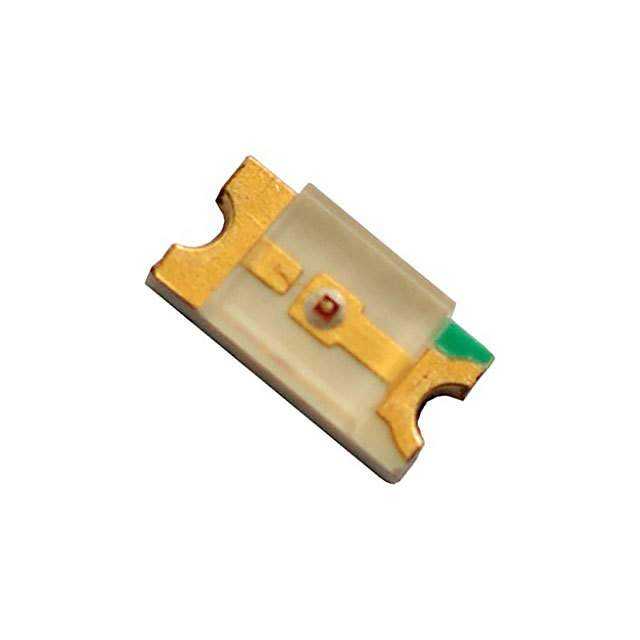

QT-BRIGHTEK 发光二极管 QBLP650-O

QBLP650-O概述

    QBLP650系列1206 LED技术手册

    1. 产品简介


    QBLP650系列1206 LED是一种采用顶级InGaN和AllnGaP技术的高亮度LED,适用于多种颜色(蓝色、绿色、白色、红色、黄色和橙色)。这款LED具有轻薄的设计,高度仅为1.1mm,非常适合各种背光应用,如汽车仪表盘照明、电信和存储设备的背光以及平板显示器的背光。

    2. 技术参数


    | 参数 | 典型值 | 最大值 | 最小值 | 单位 |

    | 色彩
    | - 蓝色 (IB) 475 | 465 | nm |
    | - 绿色 (IG) | 520 | 530 | 520 | nm |
    | - 白色 (IW)
    | - 红色 (R) | 620 | 630 | 620 | nm |
    | - 黄绿 (AG) | 565 | 575 | 565 | nm |
    | - 黄色 (Y) | 585 | 595 | 585 | nm |
    | - 橙色 (O) | 601 | 611 | 601 | nm |
    | 正向电流 (IF) | 20 | 30 | 20 | mA |
    | 正向电压 (VF) | 3.3 | 3.7 | 2.0 | V |
    | 发光强度 (IV) | 25 | 450 | 25 | mcd |
    | 色品坐标 (CIE)

    3. 产品特点和优势


    - 水清透镜:提高光线透过率,提升整体亮度。
    - 1206封装:小型化设计,适合紧凑的应用空间。
    - InGaN和AllnGaP技术:保证色彩纯度和亮度稳定。
    - 严格认证:符合TS16949、ISO9001及RoHS标准。

    4. 应用案例和使用建议


    - 汽车仪表盘照明:QBLP650系列1206 LED可以用于车辆内部的各种指示灯,提供稳定的光照效果。
    - 电信和存储设备背光:这些设备需要长时间运行且对功耗有严格要求,QBLP650系列可以确保低功耗和高稳定性。
    - 建议使用时考虑散热管理:由于功率限制,合理布置散热结构以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:支持标准的1206封装尺寸,易于与其他电子元件集成。
    - 支持服务:制造商提供全方位的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:如何避免焊接时过热损坏?
    - 解决方案:遵循建议的焊接温度曲线,控制焊接时间不超过10秒。
    - 问题2:如何保证光的颜色一致性?
    - 解决方案:定期校准生产设备,确保工艺的一致性。

    7. 总结和推荐


    QBLP650系列1206 LED凭借其独特的技术和严格的质量标准,在多个应用领域表现出色。对于需要高性能背光源的应用场合,QBLP650系列是一个非常值得推荐的选择。无论是产品质量还是技术支持,都显示出其在市场竞争中的强大实力。

QBLP650-O参数

参数
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 606nm
测试电流 20mA
显示颜色 无色,橙色
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP650-O厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-O数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-O QBLP650-O数据手册

QBLP650-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
