QBLP595-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm 140° 2V 20mA 带平顶,矩形 透明 无色,红色 0402 标准安装,贴片安装 1mm*500μm*600μm
供应商型号: 10B-4469608-4
供应商: 国内现货
标准整包数: 5

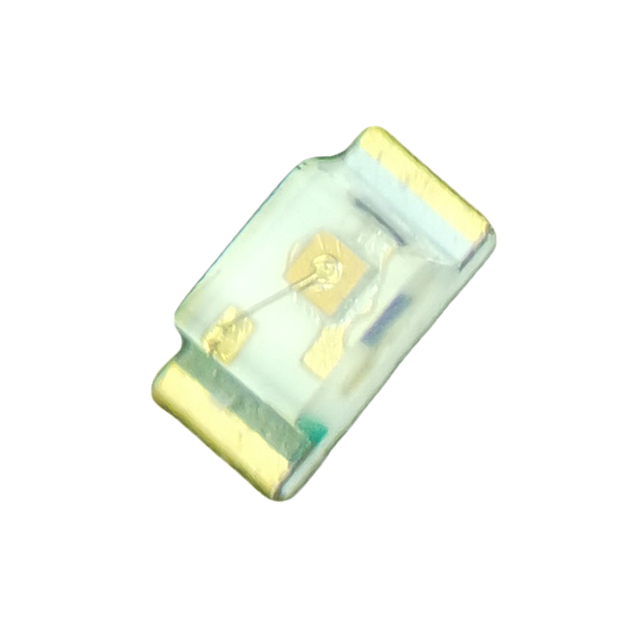

QT-BRIGHTEK 发光二极管 QBLP595-R

QBLP595-R概述

    QBLP595 Series 0402 LED 技术手册解析

    1. 产品简介


    产品类型:
    QBLP595系列是一款0402表面贴装LED,适用于各种指示灯和背光应用。
    主要功能:
    - 高亮度输出
    - 小巧紧凑的设计
    - 适用于键控背光和状态指示
    - 水晶透镜设计
    - 高可靠性,符合ISO9001和RoHS标准
    应用领域:
    - 状态指示
    - 背光应用

    2. 技术参数


    电气/光学特性(Ta=25°C):
    - 颜色 | 正向电流IF(mA) | 正向电压VF(V) | 峰值波长λD(nm) | 光通量IV(mcd)
    - 红 | 20 | 2.0-2.5 | 615-630 | 63-120
    - 橙 | 20 | 2.0-2.5 | 600-610 | 80-165
    - 黄 | 20 | 2.0-2.5 | 585-595 | 50-95
    - 黄绿 | 20 | 2.0-2.5 | 565-576 | 16-30
    - 真绿 | 20 | 3.1-3.7 | 515-525 | 320-600
    - 蓝 | 20 | 3.1-3.7 | 460-470 | 50-85
    绝对最大额定值:
    - 材料 | 功率Pd(mW) | 正向电流IF(mA) | 正向脉冲电流IFP(mA) | 反向电压VR(V) | 最高操作温度TOP(°C) | 储存温度TST(°C) | 焊接温度TSOL(°C)
    - AlInGaP | 75 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260
    - InGaN | 111 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260
    其他规格:
    - 高度 | 0.5mm
    - 封装尺寸 | 0.8mm x 0.4mm

    3. 产品特点和优势


    - 独特功能:
    - 采用AllnGaP和InGaN技术提供不同颜色的LED选择
    - 视角达140°
    - 高度仅为0.5mm,非常适合空间受限的应用场合
    - 紧凑的0402封装,易于集成到现有设计中
    - 市场竞争力:
    - 高亮度输出,适用于各种指示灯和背光应用
    - 符合ISO9001和RoHS标准,满足高可靠性要求

    4. 应用案例和使用建议


    应用案例:
    - 键盘背光
    - 设备状态指示
    使用建议:
    - 根据具体应用需求选择合适的颜色和亮度等级
    - 使用推荐的焊接温度曲线进行焊接,以确保最佳焊接效果
    - 确保正确的电路布局,避免过热导致损坏

    5. 兼容性和支持


    - 兼容性:
    - 适用于多种印刷电路板设计,可与各种SMT工艺兼容
    - 支持:
    - 厂商提供详细的电气/光学特性文档和应用指南,便于用户了解产品的使用方法和注意事项

    6. 常见问题与解决方案


    - 问题1:焊接过程中LED受损
    - 解决办法: 严格按照推荐的焊接温度曲线操作,确保焊接温度不超过260°C且持续时间不超过10秒。

    - 问题2:LED亮度不足
    - 解决办法: 选择合适的亮度等级和颜色型号,确保正向电流设置正确。

    7. 总结和推荐


    总结:
    - 主要优点:
    - 高亮度输出和紧凑设计
    - 丰富的颜色选择
    - 高可靠性,符合ISO9001和RoHS标准
    - 灵活的封装尺寸,易于集成到各种电路设计中
    推荐使用:
    - QBLP595系列LED是理想的键盘背光和状态指示应用解决方案,具有高可靠性和广泛应用前景,强烈推荐在相关项目中使用。
    通过以上详细的技术手册解析,我们可以看到QBLP595系列0402 LED不仅具备卓越的技术性能,还拥有广泛的应用场景和强大的市场竞争力。

QBLP595-R参数

参数
透镜形状 带平顶,矩形
波长 620nm
测试电流 20mA
显示颜色 无色,红色
视角 140°
透镜类型 透明
Vf-正向电压 2V
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP595-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP595-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP595-R QBLP595-R数据手册

QBLP595-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.2747
10+ ¥ 1.5413
100+ ¥ 1.0043
500+ ¥ 0.9099
1000+ ¥ 0.8191
3000+ ¥ 0.7864
库存: 1250
起订量: 65 增量: 1
交货地:
最小起订量为:10
合计: ¥ 15.41
