QBLP674-IWM-WW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 3μm(K) 120° 3.2V 30mA 带平顶,椭圆形 扩散 暖白色,黄色 PLCC-2 标准安装,贴片安装 2.8mm*1.4mm*850μm
供应商型号: ET-4469708
供应商: 海外现货
标准整包数: 5

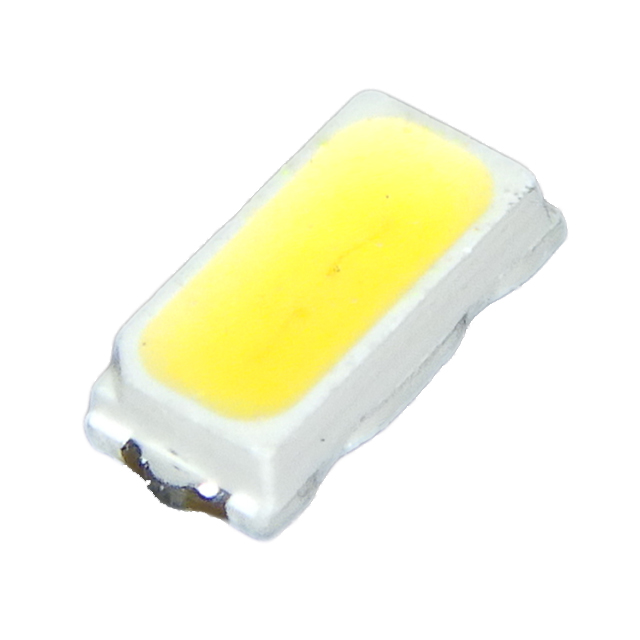

QT-BRIGHTEK 发光二极管 QBLP674-IWM-WW

QBLP674-IWM-WW概述

    QBLP674-IWM-XX 3014 PLCC 2 LED 技术手册

    1. 产品简介


    QBLP674-IWM-XX 是一种适用于室内照明和通用照明应用的低轮廓高亮度LED,属于PLCC(Plastic Leaded Chip Carrier)封装系列。这种LED具有扩散透镜,低热阻和120度视场角等特点,提供暖白(Warm White)、自然白(Natural White)和冷白(Cool White)三种颜色选择。产品编号后缀XX表示颜色代码,M表示电流为30mA。QBLP674-IWM-XX系列LED适用于建筑和户外照明、家用电器及通用照明等多个领域。

    2. 技术参数


    - 产品类型: 低轮廓高亮度LED
    - 颜色选项: 暖白(WW)、自然白(NW)、冷白(CW)
    - 额定电流: 30mA
    - 正向电压:
    - 暖白: 2.8-3.2V
    - 自然白: 2.8-3.2V
    - 冷白: 2.8-3.2V
    - 色温:
    - 暖白: 2760-3260K
    - 自然白: 3640-4240K
    - 冷白: 5300-7050K
    - 光通量:
    - 暖白: 2400-3200mcd
    - 自然白: 2400-3400mcd
    - 冷白: 2400-3400mcd
    - 绝对最大额定值:
    - 功耗: 100mW
    - 额定电流: 35mA
    - 脉冲电流: 100mA
    - 反向电压: 5V
    - 工作温度范围: -30℃至+85℃
    - 存储温度范围: -40℃至+100℃
    - 焊接温度限制: ≤260℃,不超过10秒

    3. 产品特点和优势


    QBLP674-IWM-XX系列LED的独特优势包括:
    - 低热阻: 有效提高散热性能,延长使用寿命。
    - 扩散透镜: 提供均匀的光线分布,改善照明效果。
    - 宽色温范围: 适应不同的照明需求,适用于多种场合。
    - 120度视场角: 提供宽广的照射范围,适合多种照明布局。

    4. 应用案例和使用建议


    - 应用案例:
    - 建筑和户外照明:用于街道、公园、楼宇外墙的照明。
    - 家用电器:作为各类家用电器内部照明和指示灯使用。
    - 通用照明:适用于各种室内照明场合,如客厅、卧室和办公室等。

    - 使用建议:
    - 在选择具体型号时,根据实际应用所需的色温和光通量进行选择。
    - 确保LED的工作电流不超过30mA,以避免过热损坏。
    - 使用推荐的焊盘布局和焊接曲线进行焊接,以确保良好的连接效果。

    5. 兼容性和支持


    - 兼容性: 本产品采用PLCC封装,可以方便地与现有电路板设计集成,适用于多种应用场景。
    - 支持信息: 提供详细的技术手册、样品及技术支持服务,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题: LED出现光衰现象。
    - 解决办法: 检查LED工作电流是否超出推荐范围,确保散热良好。
    - 问题: LED焊接时出现裂纹。
    - 解决办法: 严格按照推荐的焊接曲线和焊盘布局进行焊接,控制焊接温度和时间。
    - 问题: 光线分布不均。
    - 解决办法: 检查透镜是否有损伤或污染,重新安装或清洁。

    7. 总结和推荐


    QBLP674-IWM-XX系列LED凭借其低热阻、宽色温范围和优异的照明效果,成为一种非常优秀的照明解决方案。无论是建筑照明还是家用电器,其广泛应用和出色的性能使其在市场上具有很高的竞争力。强烈推荐在需要高质量照明的项目中选用此款LED。
    通过以上内容,我们可以看到QBLP674-IWM-XX LED在性能和可靠性方面具有显著优势,是一款值得信赖的高品质照明解决方案。

QBLP674-IWM-WW参数

参数
Vf-正向电压 3.2V
透镜形状 带平顶,椭圆形
波长 3μm(K)
测试电流 30mA
显示颜色 暖白色,黄色
视角 120°
透镜类型 扩散
长*宽*高 2.8mm*1.4mm*850μm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP674-IWM-WW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP674-IWM-WW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP674-IWM-WW QBLP674-IWM-WW数据手册

QBLP674-IWM-WW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2436 ¥ 2.0583
100+ $ 0.2046 ¥ 1.729
500+ $ 0.1752 ¥ 1.4803
1000+ $ 0.1594 ¥ 1.3468
库存: 1073
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.58
