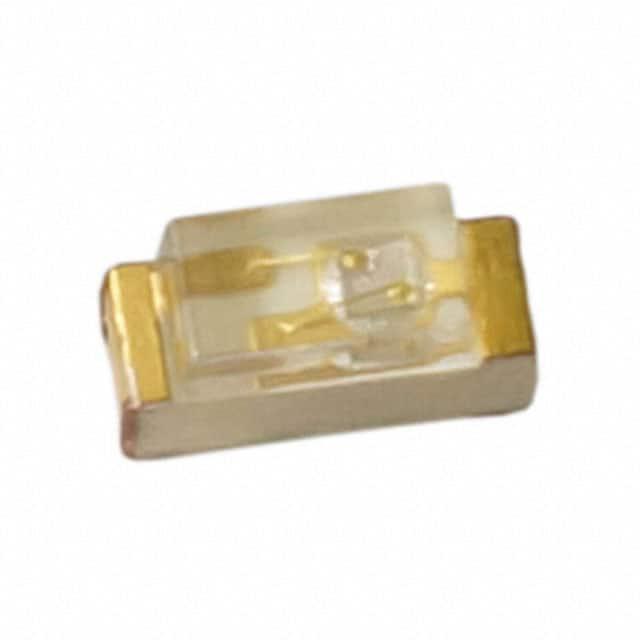

QBLP617-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm 140° 2V 20mA 带平顶,矩形 透明 无色 CASE 0602 贴片安装 1.6mm*1.2mm*600μm
供应商型号: 4469626
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP617-R

QBLP617-R概述


    产品简介


    QBLP617 系列 0602 侧视 LED
    QBLP617 系列 0602 侧视 LED 是一种超亮的小型封装(高度为 0.6 毫米)侧视 LED,适用于小型设备和微型应用。这些 LED 包括蓝光、绿光、红光、黄绿色光、黄色光、橙色光及白色光版本,分别采用不同的半导体技术制造。例如,蓝色、绿色和白色使用 InGaN 技术,红色、黄绿色、黄色和橙色则使用 AlInGaP 技术。这些 LED 可广泛应用于状态指示、背光照明和其他通用用途,具备良好的可靠性和稳定性。

    技术参数


    - 额定电流(IF):20 mA
    - 最大额定电流(IFP):30 mA
    - 正向电压(VF):
    - InGaN(蓝光、绿光、白光):2.8 V - 3.7 V
    - AlInGaP(红光、黄绿色光、黄色光、橙色光):1.7 V - 2.5 V
    - 最大功率耗散(Pd):
    - InGaN:111 mW
    - AlInGaP:75 mW
    - 工作温度范围(TOP):-40°C 到 +80°C
    - 存储温度范围(TST):-40°C 到 +85°C
    - 焊接温度范围(TSOL):最高 260°C
    - 发射角度(Viewing Angle):140°

    产品特点和优势


    QBLP617 系列 0602 侧视 LED 具有多项显著的特点和优势:
    - 水清透镜:提供清晰的视觉效果,适用于各种光学应用。
    - 高密度封装:占用空间小,适合紧凑设计。
    - 多色选择:提供多种颜色选项,满足不同需求。
    - 高亮度和高发光强度:可提供从 25 mcd 到 500 mcd 的发光强度,适用范围广泛。
    - 认证与合规性:通过 TS16949 和 ISO9001 认证,并符合 RoHS 规范。

    应用案例和使用建议


    QBLP617 系列 0602 侧视 LED 广泛应用于状态指示、背光照明和一般用途。例如,在汽车仪表盘中可以作为状态指示灯使用;在便携式电子设备中作为背光灯。为了确保最佳性能,建议遵循制造商提供的焊接规范和电路布局建议,以避免过高的焊接温度导致组件损坏。

    兼容性和支持


    QBLP617 系列 0602 侧视 LED 与其他标准 SMD 贴片组件具有良好的兼容性,可以轻松集成到现有的 PCB 设计中。厂商提供详尽的技术支持和售后服务,包括产品文档、技术咨询和维修服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. LED 无法点亮
    - 检查点:确保接线正确,正负极接法正确;确认电源电压是否匹配。
    - 解决方案:检查接线并调整;确认电源电压与 LED 的工作电压相符。
    2. 发光强度不足
    - 检查点:确认电流设置是否符合技术规格;检查电路连接是否良好。
    - 解决方案:适当增加电流(不超过最大额定值);检查并确保所有电路连接无误。
    3. 焊接过程中损坏
    - 检查点:确认焊接温度不超过 260°C。
    - 解决方案:遵循推荐的焊接温度曲线进行焊接。

    总结和推荐


    QBLP617 系列 0602 侧视 LED 在设计上充分考虑了市场需求和应用要求,提供了高亮度、小尺寸和多色选择的优点。凭借其优异的可靠性、稳定性和广泛应用领域的适应性,它是一款值得推荐的产品。对于需要高性能 LED 的应用项目,QBLP617 系列无疑是一个理想的选择。

QBLP617-R参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 620nm
测试电流 20mA
显示颜色 无色
视角 140°
长*宽*高 1.6mm*1.2mm*600μm
通用封装 CASE 0602
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP617-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。
