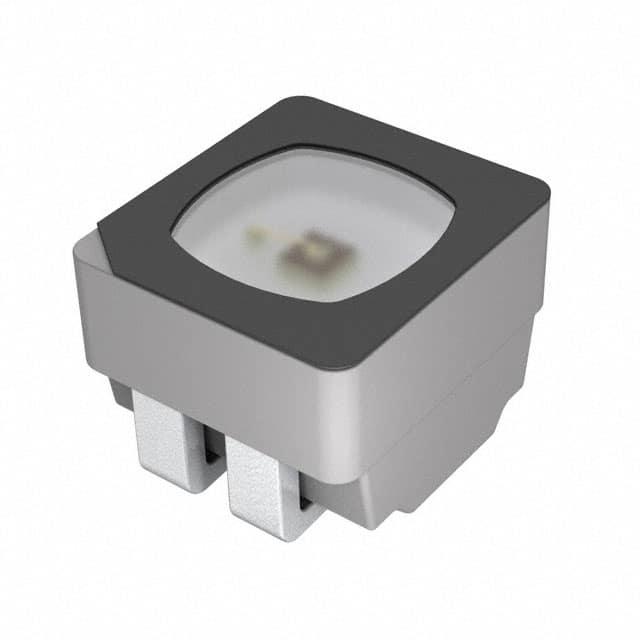

QBLP1515-IW5-CW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 6.02μm(K) 120° 2.9V 5mA 带平顶,方形 扩散 冷色,黄色 PLCC-4 标准安装,贴片安装 1.6mm*1.5mm*1.2mm
供应商型号: 1516-1182-2-ND
供应商: Digi-Key
标准整包数: 1
QT-BRIGHTEK 发光二极管 QBLP1515-IW5-CW

QBLP1515-IW5-CW概述

    QBLP1515-IW5-XX PLCC4 LED 技术手册解析

    产品简介


    QBLP1515-IW5-XX PLCC4 LED 是一款超亮反射型PLCC4 LED,适用于多种照明及指示应用。它采用InGaN(氮化铟镓)技术,提供暖白(Warm White)、自然白(Natural White)和冷白(Cool White)三种色温选择。该产品具有高亮度输出和坚固耐用的特点,广泛应用于建筑照明、状态指示以及工业设备照明等领域。

    技术参数


    | 参数 | 值 |

    | 颜色 | 暖白(WW):2760-3260K |
    自然白(NW):3640-4240K |
    冷白(CW):5300-7050K |
    | 正向电流IF (mA) | 5 |
    | 正向电压VF (V) | 2.9-3.4 |
    | 发光强度IV (mcd) | 暖白(WW):290-450 |
    自然白(NW):290-490 |
    冷白(CW):290-530 |
    | 绝对最大额定值 | 功耗Pd (mW):55 |
    正向电流IF (mA):15 |
    脉冲正向电流IFP (mA):60 |
    反向电压VR (V):5 |
    | 工作温度TOP (℃) | -30至+85 |
    | 存储温度TST (℃) | -40至+85 |
    | 解焊温度TSOL (℃) | ≤260 |

    产品特点和优势


    - 超高亮度:采用超亮反射型设计,即使在低驱动电流下也能实现高亮度输出。
    - 多种色温选项:提供暖白、自然白和冷白三种色温,满足不同应用场景需求。
    - 高可靠性:通过TS16949和ISO9001认证,符合RoHS标准,确保产品的长期稳定性和环保性。
    - 紧凑封装:高度仅为1.00mm,适合空间受限的应用场合。

    应用案例和使用建议


    应用案例:
    - 状态指示:常用于显示器和仪表盘的状态指示,因其高亮度和长寿命而备受青睐。
    - 工业设备背光:在各类工业设备中作为背景光源,提升操作界面的可见度。
    - 建筑照明:适用于建筑内部照明,创造柔和舒适的视觉效果。
    使用建议:
    - 在安装时需注意保持适当的散热,避免因过热导致性能下降。
    - 在驱动电流和电压方面,遵循绝对最大额定值,以防止过载损坏。

    兼容性和支持


    兼容性:
    - 该产品可兼容现有的SMT(表面贴装技术)生产线,无需额外改造设备。
    支持:
    - QT-BRIGHTEK为该产品提供了详细的技术文档和支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:产品长时间使用后出现亮度下降
    - 解决办法:检查是否因散热不良导致。确保安装环境通风良好,必要时添加散热片。
    2. 问题:无法正常点亮
    - 解决办法:检查电路连接是否正确,确保正负极接线无误。
    3. 问题:颜色偏差
    - 解决办法:确认是否与预期色温匹配,如有需要,可以重新调整驱动电流。

    总结和推荐


    综合评估:
    QBLP1515-IW5-XX PLCC4 LED是一款具备高亮度、宽色温范围、高可靠性的PLCC4 LED。其广泛的应用范围和多种色温选项使其成为照明和指示领域的理想选择。对于需要高亮度和稳定性能的项目,强烈推荐使用此产品。
    推荐:
    鉴于其出色的性能和适用性,QBLP1515-IW5-XX PLCC4 LED是众多LED应用场合的理想选择,特别适用于需要精确控制色彩和亮度的高端设备。

QBLP1515-IW5-CW参数

参数
透镜形状 带平顶,方形
波长 6.02μm(K)
测试电流 5mA
显示颜色 冷色,黄色
视角 120°
透镜类型 扩散
Vf-正向电压 2.9V
长*宽*高 1.6mm*1.5mm*1.2mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

QBLP1515-IW5-CW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP1515-IW5-CW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP1515-IW5-CW QBLP1515-IW5-CW数据手册

QBLP1515-IW5-CW封装设计

查看详情并下载
Symbol
Footprint
3D Model
