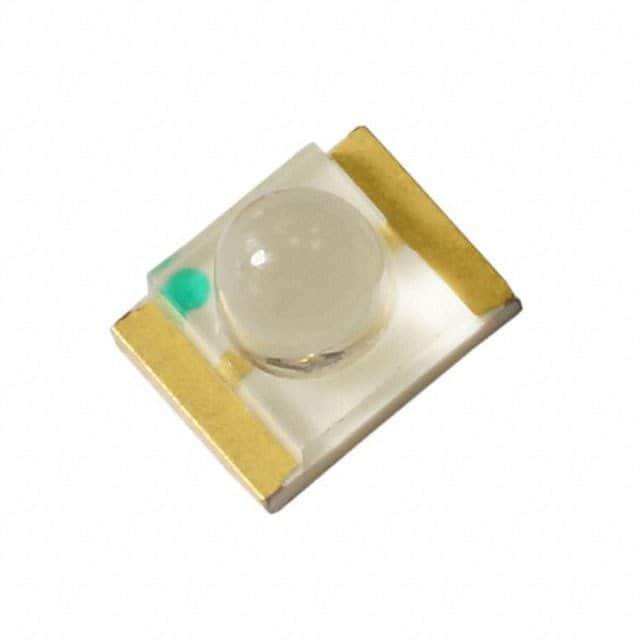

QBLP653-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 460nm 15° 3.1V 20mA 圆形,带圆顶 透明 无色,蓝色 1208 标准安装,贴片安装 3.2mm*2.4mm*2.6mm
供应商型号: 4469648
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP653-IB

QBLP653-IB概述

    QBLP653 Series 1208 LED 技术手册

    1. 产品简介


    QBLP653系列 1208 LED 是一款由QT-Brightek公司生产的表面贴装(SMD)LED产品。这些LED具有清晰的透镜,适用于多种应用场景。具体特点如下:
    - 产品类型:表面贴装型LED
    - 主要功能:高亮度输出,适用于指示灯及背光应用
    - 应用领域:状态指示、背光应用等

    2. 技术参数


    根据技术手册,QBLP653系列1208 LED的技术规格如下:
    - 电气特性:
    - 正向电压VF(V):不同颜色对应不同的电压范围,例如白色:3.1-3.7V;蓝色:3.2-3.7V;绿色:3.3-3.7V;红色:2.0-2.5V;黄绿:2.0-2.5V;黄色:2.0-2.5V;橙色:2.0-2.5V。
    - 正向电流IF(mA):最大电流30mA
    - 发光强度IV(mcd):不同颜色对应的强度范围,例如白色:100-180mcd;蓝色:400-750mcd;绿色:4000-11000mcd;红色:2000-3850mcd;黄绿:320-620mcd;黄色:1600-3400mcd;橙色:1600-3350mcd。

    - 光学特性:
    - 主波长λD(nm):不同颜色对应的主波长范围,例如蓝色:455-465nm;绿色:520-530nm;红色:620-630nm;黄绿:565-576nm;黄色:585-595nm;橙色:600-610nm。
    - 其他参数:
    - 最高功率耗散Pd(mW):111mW(InGaN),75mW(AlInGaP)
    - 工作温度TOP(℃):-40 ~ +80℃
    - 存储温度TST(℃):-40 ~ +85℃

    3. 产品特点和优势


    QBLP653系列1208 LED具备以下显著特点和优势:
    - 高强度输出:根据不同颜色的发光强度,QBLP653系列1208 LED能够提供从100到11000 mcd的发光强度。
    - 多种颜色选择:支持红、蓝、绿、黄、橙等多种颜色,满足不同的应用场景需求。
    - 超窄视角:红色、绿色、黄色、橙色、IB、IG类型的LED具有15°的窄视角,而IW型LED则具有130°的宽视角,适用于各种复杂光线环境下的应用。
    - 坚固耐用:最高功率耗散和工作温度范围显示了其在恶劣环境下的耐受能力。

    4. 应用案例和使用建议


    QBLP653系列1208 LED适用于多种应用场合,包括但不限于:
    - 状态指示:例如,仪表板上的指示灯。
    - 背光应用:如LCD显示器的背光。
    使用建议:
    - 在高亮度需求的应用中,选择发光强度较高的型号(如绿色:11000mcd)。
    - 在对光线均匀性要求较高的应用中,选择具有较宽视角的型号(如IW型:130°)。

    5. 兼容性和支持


    QBLP653系列1208 LED适用于标准SMT工艺,并且可以与其他电子元器件兼容使用。制造商提供了详细的封装规格、锡膏规格和焊盘布局建议,确保装配过程的顺利进行。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    - 问题:焊接时温度过高导致损坏。
    - 解决方案:严格控制焊接温度不超过260℃,并确保焊接时间不超过10秒。
    - 问题:焊接后出现位置偏移。
    - 解决方案:检查焊盘设计是否合理,调整锡膏施加量,确保焊接过程中无误。

    7. 总结和推荐


    综上所述,QBLP653系列1208 LED凭借其出色的发光强度、多种颜色选择以及适应性强的特点,是一款非常值得推荐的产品。无论是对于状态指示还是背光应用,这款LED都能够提供卓越的性能表现。强烈建议在高亮度需求和多样化的应用环境中考虑使用QBLP653系列1208 LED。

QBLP653-IB参数

参数
Vf-正向电压 3.1V
透镜形状 圆形,带圆顶
波长 460nm
测试电流 20mA
显示颜色 无色,蓝色
视角 15°
透镜类型 透明
长*宽*高 3.2mm*2.4mm*2.6mm
通用封装 1208
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP653-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-IB QBLP653-IB数据手册

QBLP653-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
