首页  >  产品百科  >  QBLP651-Y

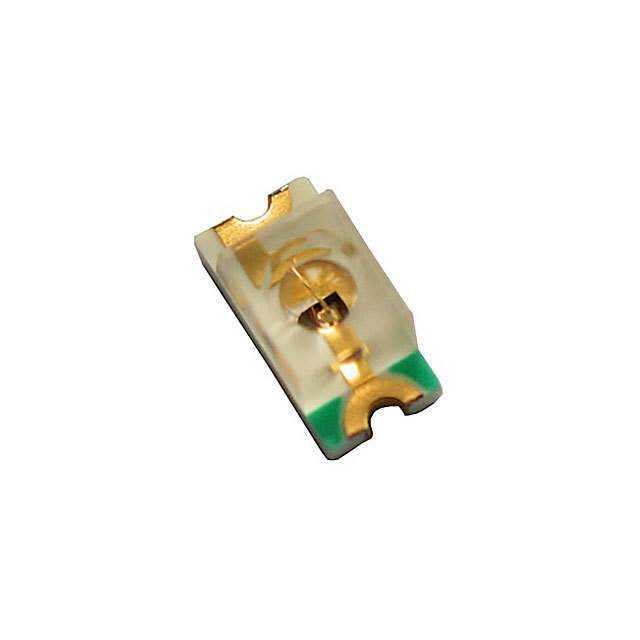

QBLP651-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 40° 2V 20mA 圆形,带平顶 透明 无色,黄色 1206 标准安装,贴片安装 3mm*1.5mm*1.4mm
供应商型号: 4469646
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP651-Y

QBLP651-Y概述

    QBLP651 Series 1206 LED with Inner Lens

    1. 产品简介


    QBLP651系列是一款专为状态指示设计的1206尺寸LED,具有内置透镜。这些LED以其高亮度输出和小体积而著称,特别适用于指示灯和背光应用。该系列产品包含多种颜色,如白色(QBLP651-IW)、蓝色(QBLP651-IB)、绿色(QBLP651-IG)、红色(QBLP651-R)、黄绿色(QBLP651-AG)、黄色(QBLP651-Y)和橙色(QBLP651-O)。其关键特征包括水清透镜、黄绿色透镜用于白色,以及卷带式包装。采用InGaN和AlInGaP技术,提供广泛的色温选择,从蓝光到红光。

    2. 技术参数


    - 工作电流:IF=20mA
    - 正向电压(VF):白光:2.8V~3.2V;蓝光:2.8V~3.1V;绿光:2.8V~3.4V;红光:1.7V~2.0V;黄绿光:1.7V~2.0V;黄光:1.7V~2.0V;橙光:1.7V~2.0V。
    - 发光强度(IV):白光:160~320mcd;蓝光:125mcd;绿光:1600~2700mcd;红光:320~600mcd;黄绿光:80~150mcd;黄光:320~660mcd;橙光:200~450mcd。
    - 正向脉冲电流(IFP):最大值125mA。
    - 最大功耗(Pd):AlInGaP材料75mW,InGaN材料111mW。
    - 最高温度(TOP):-40°C至+80°C。
    - 存储温度(TST):-40°C至+85°C。
    - 引线焊接温度(TSOL):不超过260°C。

    3. 产品特点和优势


    QBLP651系列1206 LED具有以下几个显著优势:
    - 高亮度输出:无论哪种颜色都能提供充足的亮度。
    - 小巧尺寸:适用于空间有限的应用场景。
    - 优异的色彩一致性:通过严格的质量控制保证了每个LED的颜色均匀性。
    - 广泛的色温选择:可满足不同应用的需求,如状态指示和背光。
    - 高可靠性:TS16949和ISO9001认证确保了产品的高质量和稳定性。

    4. 应用案例和使用建议


    QBLP651系列1206 LED广泛应用于需要高亮度和稳定性的场合,如汽车仪表盘、家电设备指示灯、照明系统及各类消费电子产品。使用建议包括:
    - 散热管理:由于工作电流较高,应确保良好的散热以避免过热。
    - 驱动电路设计:合理设计驱动电路,确保恒流驱动以保持亮度的一致性。
    - 防尘防水:对于户外应用,建议添加适当的保护措施。

    5. 兼容性和支持


    QBLP651系列1206 LED与各种电子元器件兼容,可以方便地集成到现有的电路设计中。QT-BRIGHTek提供详细的技术文档和支持服务,确保客户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题:LED亮度不足。
    - 解决方案:检查驱动电路是否正常工作,确认是否有足够的电流供应。

    - 问题:颜色不一致。
    - 解决方案:确保LED的选择符合特定应用的要求,并且在生产过程中进行严格筛选。

    7. 总结和推荐


    总体来说,QBLP651系列1206 LED凭借其出色的亮度、可靠的性能和广泛的适用范围,在众多同类产品中脱颖而出。无论是对空间有严格要求的设计还是需要高亮度输出的应用,这款LED都是理想的选择。因此,我们强烈推荐使用QBLP651系列1206 LED。

QBLP651-Y参数

参数
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 40°
透镜类型 透明
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP651-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP651-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP651-Y QBLP651-Y数据手册

QBLP651-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
