QBLP615-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 150° 2V 20mA 带圆顶,矩形 透明 无色,黄色 1206 标准安装,贴片安装 3.2mm*1.4mm*1mm
供应商型号: 4469621
供应商: 海外现货
标准整包数: 5

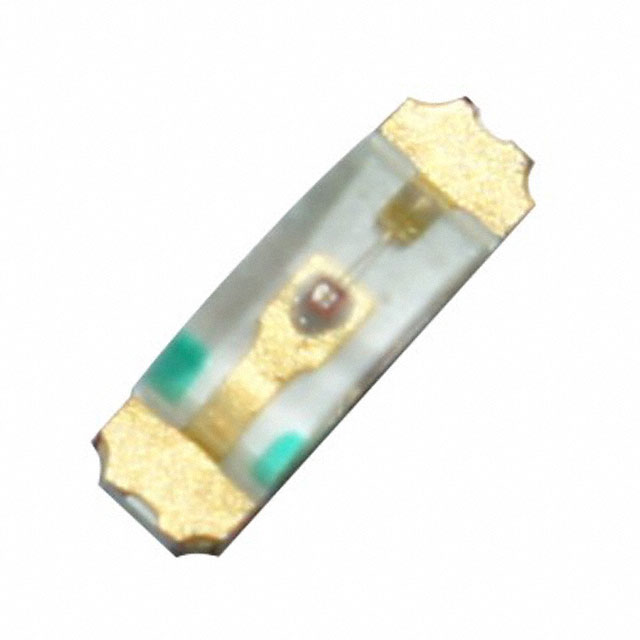

QT-BRIGHTEK 发光二极管 QBLP615-Y

QBLP615-Y概述

    QBLP615系列1206侧视LED:技术手册解析

    1. 产品简介


    QBLP615系列是一款侧视1206型LED,具有紧凑的设计和卓越的光学性能。这些LED适用于小体积设备和微型应用,提供多种颜色选择(蓝色、真绿色、红色、黄绿色、黄色、橙色和深红色),适用于状态指示、背光应用和通用照明。

    2. 技术参数


    - 基本电气/光学特性:
    - 典型正向电流(IF):20 mA
    - 正向电压(VF)范围:取决于不同颜色:
    - 蓝色 (IB):2.8-3.7 V
    - 真绿色 (IG):3.1-3.7 V
    - 红色 (R):2.0-2.5 V
    - 黄绿色 (AG):2.0-2.5 V
    - 黄色 (Y):2.0-2.5 V
    - 橙色 (O):2.0-2.5 V
    - 深红色 (S):2.0-2.5 V
    - 典型发光强度(IV):范围广泛,从70 mcd到630 mcd不等
    - 波长(λD):各颜色范围不同
    - 绝对最大额定值:
    - 功率(Pd):最大为111 mW (InGaN) 和 75 mW (AlInGaP)
    - 正向电流(IF):最大30 mA
    - 负向电压(VR):5 V
    - 工作温度(TOP):-40°C ~ +80°C
    - 存储温度(TST):-40°C ~ +85°C
    - 解焊温度(TSOL):260°C

    3. 产品特点和优势


    - 防水透镜:提高耐用性和可靠性
    - 超亮1206侧视LED封装:适合小体积设备
    - 铟镓氮(InGaN)和铝镓铟磷(AlInGaP)技术:适用于不同颜色的应用
    - 150°视角:确保全方位可见

    4. 应用案例和使用建议


    应用案例:
    - 状态指示
    - 背光应用
    - 通用照明
    使用建议:
    - 确保在规定的电压和电流范围内操作,避免过载
    - 使用合适的锡膏和焊接曲线进行焊接,以确保可靠连接

    5. 兼容性和支持


    - 兼容性:这些LED适用于标准的电路板设计,可以方便地与其他组件集成
    - 支持和维护:由QT-Brightek提供TS16949和ISO9001认证,符合RoHS标准

    6. 常见问题与解决方案


    - 问题1:灯具闪烁
    - 解决方案:检查连接和供电电压,确保在规定的范围内
    - 问题2:亮度不足
    - 解决方案:确认正向电流和正向电压符合要求,检查外部光干扰

    7. 总结和推荐


    总结:
    QBLP615系列1206侧视LED凭借其高亮度、宽视角和广泛的适用性,在状态指示和背光应用中表现出色。它具有多种颜色选择,能够满足不同的需求,且具有良好的兼容性和支持。
    推荐:
    强烈推荐在需要高可靠性、高亮度和紧凑设计的应用中使用QBLP615系列1206侧视LED。

QBLP615-Y参数

参数
显示颜色 无色,黄色
视角 150°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带圆顶,矩形
波长 590nm
测试电流 20mA
长*宽*高 3.2mm*1.4mm*1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP615-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP615-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP615-Y QBLP615-Y数据手册

QBLP615-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
