QBLP595-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 465nm 140° 3.1V 20mA 带平顶,矩形 透明 无色,蓝色 0402 标准安装,贴片安装 1mm*500μm*600μm
供应商型号: 4469606
供应商: 海外现货
标准整包数: 5

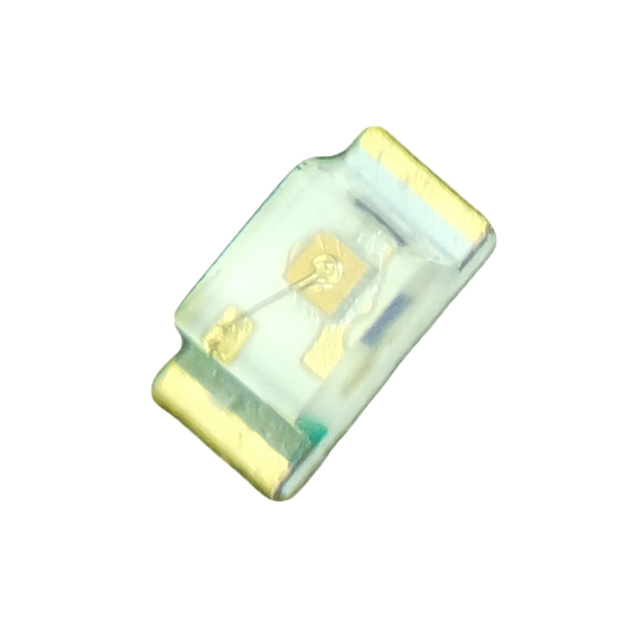

QT-BRIGHTEK 发光二极管 QBLP595-IB

QBLP595-IB概述

    QBLP595 Series 0402 LED:一种多功能的SMD芯片LED

    1. 产品简介


    QBLP595系列是一款0402尺寸的小型表面贴装(SMD)芯片LED,具有高亮度输出和小体积的优点。这种LED采用先进的AllnGaP和InGaN技术,适用于多种颜色的照明需求,包括红光(Red)、黄光(Yellow)、橙光(Orange)、绿光(Green)、真绿色(True Green)和蓝光(Blue)。QBLP595系列LED特别适合用于按键背光和状态指示的应用场景,是目前市场上广受欢迎的LED产品之一。

    2. 技术参数


    - 主要规格:
    - 视角(Viewing Angle):140°(典型值)
    - 高度(Height):0.5mm
    - 包装形式:载带式包装
    - 电气/光学特性(Ta=25°C):
    | 颜色 | IF(mA) | VF(V) | λD(nm) | IV(mcd) |

    | 红色(Red) | 20 | 2.0~2.5 | 615~630 | 63~120 |
    | 橙色(Orange) | 20 | 2.0~2.5 | 600~610 | 80~165 |
    | 黄色(Yellow) | 20 | 2.0~2.5 | 585~595 | 50~95 |
    | 黄绿(Yellow Green) | 20 | 2.0~2.5 | 565~576 | 16~30 |
    | 真绿色(True Green) | 20 | 3.1~3.7 | 515~525 | 320~600 |
    | 蓝色(Blue) | 20 | 3.1~3.7 | 460~470 | 50~85 |
    - 绝对最大额定值:
    - 功率(Pd):对于AlInGaP为75 mW,对于InGaN为111 mW
    - 正向电流(IF):最大30 mA
    - 峰值正向电流(IFP):125 mA
    - 反向电压(VR):5 V
    - 工作温度范围(TOP):-40°C 至 +80°C
    - 存储温度范围(TST):-40°C 至 +85°C
    - 解焊温度(TSOL):260°C

    3. 产品特点和优势


    QBLP595系列LED拥有多个显著的优势:
    - 高亮度输出:这些LED能够在低功耗下实现高亮度输出,使得它们非常适合在空间受限的环境中使用。
    - 紧凑封装:0402封装尺寸非常小巧,高度仅为0.5mm,有助于节省电路板空间并提高设计灵活性。
    - 多种颜色选择:该系列产品提供多种颜色,能够满足不同的照明需求。
    - 高可靠性:ISO9001认证和RoHS合规确保了产品的质量和环保标准。

    4. 应用案例和使用建议


    - 按键背光:QBLP595系列LED可以用于各类电子设备的按键背光,例如手机、遥控器、键盘等,使设备在光线不足的情况下依然可见。
    - 状态指示:由于其紧凑尺寸和高亮度,这些LED也非常适合作为设备的状态指示灯。

    使用建议:
    - 在进行焊接时,请遵循推荐的回流焊接温度曲线以确保焊接质量。
    - 确保选择正确的颜色以匹配所需的颜色输出和视角要求。

    5. 兼容性和支持


    - 兼容性:QBLP595系列LED与大多数主流SMT生产线兼容。
    - 支持和维护:QT-BRIGHTTEK公司为用户提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题:焊接时出现虚焊现象。
    - 解决方案:请确保回流焊接温度曲线正确无误,并且焊接过程中LED保持良好的散热条件。
    - 问题:设备上的LED亮度不一致。
    - 解决方案:请检查LED的工作电流是否一致,并确认LED的工作环境条件稳定。

    7. 总结和推荐


    综上所述,QBLP595系列LED具备卓越的亮度、可靠性和多样性,适用于各种需要高亮度、紧凑尺寸的照明应用。无论是在消费电子还是工业控制领域,这款LED都能提供出色的表现。强烈推荐将QBLP595系列LED作为您的项目首选LED产品。

QBLP595-IB参数

参数
波长 465nm
测试电流 20mA
显示颜色 无色,蓝色
视角 140°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP595-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP595-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP595-IB QBLP595-IB数据手册

QBLP595-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2226
10+ ¥ 1.0966
100+ ¥ 0.9262
500+ ¥ 0.8892
1000+ ¥ 0.8892
库存: 1916
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.96
直接购买
加入购物车
