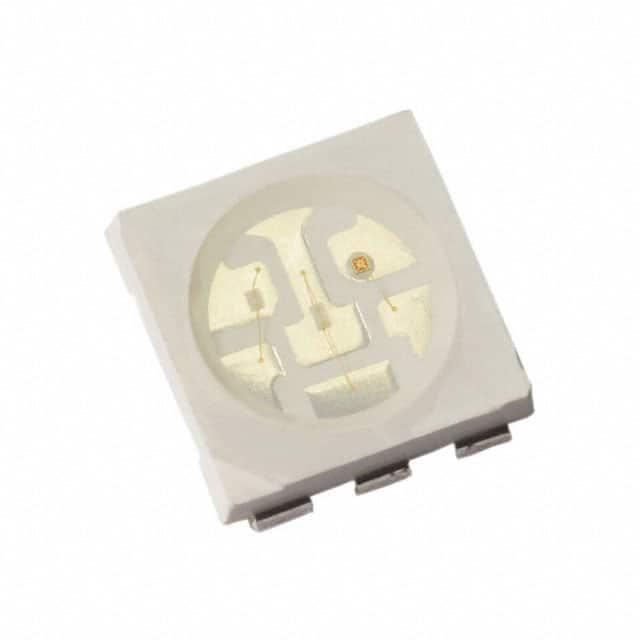

QBLP679E-IBK

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 467nm 120° 3.3V 60mA 圆形,带平顶 蓝色 PLCC-6 标准安装,贴片安装 5mm*5mm*1.6mm
供应商型号: 4469679
供应商: 海外现货
标准整包数: 1
QT-BRIGHTEK 发光二极管 QBLP679E-IBK

QBLP679E-IBK概述

    QBLP679E-XXKseries PLCC6 LED:产品技术手册概述

    1. 产品简介


    QBLP679E-XXKseries 是一种 PLCC6 LED(表面贴装型塑料有引脚芯片载体),具有超亮特性。该产品采用 InGaN 技术,提供蓝光和绿光两种版本。它主要用于建筑照明、状态指示、工业设备背光等多种应用场景。高度仅为1.60mm,使其成为轻薄设计的理想选择。

    2. 技术参数


    | 参数 | 规格 |

    | 封装形式 | PLCC6 |
    | 亮度 | 780 mcd 到 6000 mcd |
    | 正向电压 | 蓝光:2.8V 到 3.7V
    绿光:3.1V 到 3.4V |
    | 波长范围 | 蓝光:462.5 nm 到 472.5 nm
    绿光:520 nm 到 535 nm |
    | 工作电流 | 60 mA (最高) |
    | 最大功率 | 324 mW |
    | 最大反向电压 | 5 V |
    | 工作温度范围 | -40°C 到 +80°C |
    | 储存温度范围 | -40°C 到 +85°C |

    3. 产品特点和优势


    - 超亮特性:高亮度输出,使得 QBLP679E-XXKseries 在各种应用中都能表现出色。
    - 耐用性:采用了 InGaN 技术,使得 LED 在长时间使用下依然保持高可靠性。
    - 宽广的应用范围:适合用于建筑照明、状态指示、工业设备背光等多个领域。
    - 超薄设计:高度仅为1.60mm,非常适合空间受限的设计。
    - 认证合规:符合TS16949、ISO9001标准,并且符合RoHS标准。

    4. 应用案例和使用建议


    - 状态指示:在需要明确指示的状态指示系统中,如电子产品上的LED指示灯。
    - 建筑照明:可用于建筑物内部和外部的装饰性照明。
    - 工业设备背光:适用于各种工业设备的背景照明,提升操作界面的可读性。
    使用建议:
    - 由于本产品具有较高的正向电流要求,在电路设计时应注意保证电源的稳定性和散热措施。
    - 对于高亮需求的应用场景,可以考虑增加驱动电路,以确保 LED 在最大亮度下仍能稳定工作。

    5. 兼容性和支持


    - 兼容性:QBLP679E-XXKseries 与大多数常见的 SMT 工艺兼容,可以轻松集成到现有的生产线中。
    - 支持服务:制造商提供详细的安装指南和技术支持,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题:LED 长时间工作后亮度下降。
    - 解决方案:检查驱动电流是否超出额定值,如有必要可降低驱动电流或增加散热装置。

    - 问题:焊接过程中出现虚焊现象。
    - 解决方案:按照推荐的回流焊接曲线进行操作,确保焊接质量和可靠性。

    7. 总结和推荐


    QBLP679E-XXKseries PLCC6 LED 提供了出色的亮度和耐用性,适用于多种应用领域。对于需要高亮度和可靠性的应用场景,该产品是一个理想的选择。鉴于其优秀的性能和广泛的应用范围,强烈推荐用户选用这款产品。
    通过以上内容,我们可以看到 QBLP679E-XXKseries PLCC6 LED 不仅具备卓越的技术参数和稳定性,还能适应多样化的应用场景,是一款值得信赖的优质产品。

QBLP679E-IBK参数

参数
显示颜色 蓝色
视角 120°
透镜类型 -
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 467nm
测试电流 60mA
长*宽*高 5mm*5mm*1.6mm
通用封装 PLCC-6
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP679E-IBK厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP679E-IBK数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP679E-IBK QBLP679E-IBK数据手册

QBLP679E-IBK封装设计

查看详情并下载
Symbol
Footprint
3D Model
