QBLP655R-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 520nm(绿色),623nm(红色) 140° 3.1V,2V 20mA Green,20mA Red 带平顶,方形 透明 无色,红色,绿色 1205 底座安装,标准安装,贴片安装 3.2mm*1.2mm*1.2mm
供应商型号: 4469656
供应商: 海外现货
标准整包数: 5

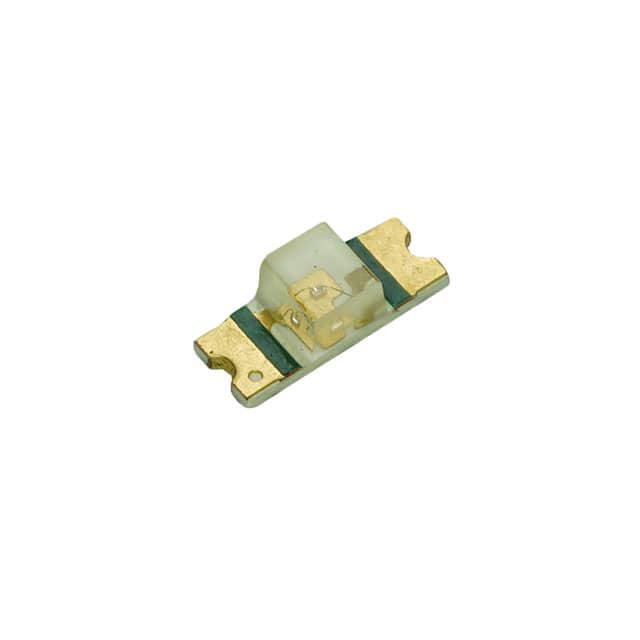

QT-BRIGHTEK 发光二极管 QBLP655R-IG

QBLP655R-IG概述

    QBLP655-RIG 1205 Bi-color LED 技术手册解读

    1. 产品简介


    QBLP655-RIG 1205 双色 LED 是一种表面贴装(SMD)设备,适用于需要亮度高且体积小的应用场景。该产品采用红光(AlInGaP技术)和真绿光(InGaN技术)双色组合,提供清晰透镜,具备超高亮度,封装在带卷盘上。主要应用于按键背光及状态指示。
    产品类型: SMD 1205双色LED
    主要功能: 红色和绿色的高亮度显示
    应用领域: 按键背光、状态指示

    2. 技术参数


    | 参数 | 红色 | 真绿色 |
    |
    | 正向电流 (IF) | 20 mA | 20 mA |
    | 正向电压 (VF) | 2.0 V - 2.5 V | 3.1 V - 3.7 V |
    | 主波长 (λD) | 615 nm - 630 nm | 515 nm - 525 nm |
    | 光通量 (IV) | 50 mcd - 90 mcd | 250 mcd - 450 mcd |
    工作温度范围: -40°C 到 +85°C
    存储温度范围: -40°C 到 +100°C
    顶部焊接温度限制: 不超过260°C,持续时间不超过10秒

    3. 产品特点和优势


    - 超高亮度: 红色和绿色光输出高,适合背光和指示用途。
    - 紧凑设计: 尺寸为1.2 x 0.5 mm,便于在小型电路板上集成。
    - 高可靠性: 符合ISO9001和TS16949标准,确保长期稳定性。
    - 多功能用途: 适用于各种应用场景,如汽车仪表盘、智能家居控制面板等。

    4. 应用案例和使用建议


    应用场景:
    - 汽车仪表盘: 用于指示油量、电量等关键信息。
    - 家用电器控制面板: 提供美观的按键背光。
    - 工业控制面板: 状态指示,帮助操作员快速识别系统状态。
    使用建议:
    - 避免过载: 确保正向电流不超过额定值,以避免损坏。
    - 正确焊接: 遵循推荐的回流焊曲线进行焊接,以保证最佳的连接效果。
    - 保护措施: 在使用过程中考虑使用适当的保护措施,防止过热和冲击损伤。

    5. 兼容性和支持


    兼容性:
    - 该产品可以轻松集成到现有的SMT生产线中,与其他标准SMD元件无冲突。
    支持信息:
    - 制造商支持: QT-Brightek提供全面的技术支持,包括技术咨询、样品请求和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发光强度不足 | 检查正向电流是否设置正确,确认是否存在焊接不良的情况 |
    | 发热量大 | 确认工作电流和环境温度是否符合要求,检查散热是否良好 |
    | 不亮 | 检查电路连接是否正常,确认极性是否正确 |

    7. 总结和推荐


    综上所述,QBLP655-RIG 1205 双色LED 是一款性能卓越、应用广泛的SMD LED产品。它的高亮度、可靠性和多功能应用使其成为各类电子设备的理想选择。无论是车载设备还是消费电子,这款LED都能提供出色的性能和美观的外观。
    推荐使用: 基于其优异的性能和广泛的适用性,我们强烈推荐此款产品用于各种需要高亮度、小尺寸显示的应用场景。

QBLP655R-IG参数

参数
Vf-正向电压 3.1V,2V
透镜形状 带平顶,方形
波长 520nm(绿色),623nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 无色,红色,绿色
视角 140°
透镜类型 透明
长*宽*高 3.2mm*1.2mm*1.2mm
通用封装 1205
安装方式 底座安装,标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP655R-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP655R-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP655R-IG QBLP655R-IG数据手册

QBLP655R-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4233
10+ ¥ 1.2767
100+ ¥ 1.0783
500+ ¥ 0.9661
1000+ ¥ 0.9661
库存: 2817
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.76
