QBL8IB60D

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 470nm 60° 3.2V 20mA 圆形,带圆顶 扩散 蓝色 标准安装,通孔安装 8.9mm(高度)
供应商型号: 11M-QBL8IB60D
供应商: 云汉优选
标准整包数: 1

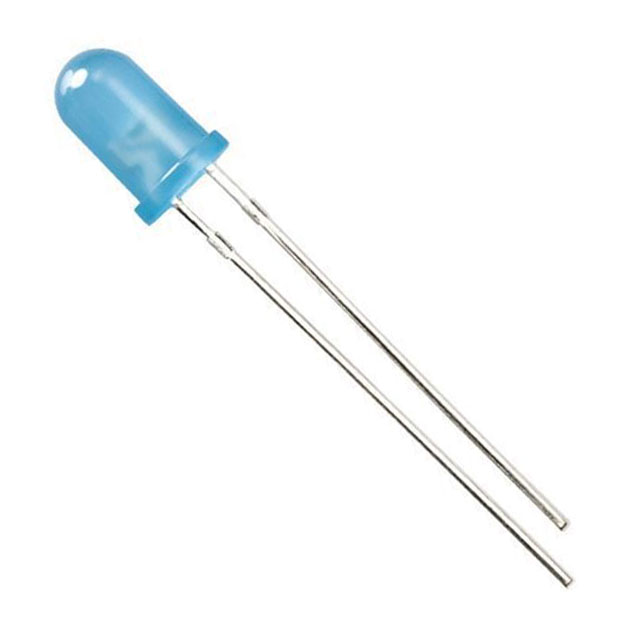

QT-BRIGHTEK 发光二极管 QBL8IB60D

QBL8IB60D概述

    QBL8XX60D 5mm Round Lamp 技术手册

    产品简介


    QBL8XX60D 5mm Round Lamp 是一款适用于各种指示应用的圆柱形LED灯,提供多种颜色选择。其设计旨在用于如电子标志和电子板指示灯等应用场合。此系列产品具备以下特点:
    - 色散透镜
    - 大批量包装
    - 视角为60°
    - 广泛应用于通用指示、电子标志、电子板及LED照明

    技术参数


    | 参数 | 典型值 | 最大值 | VF(V) | λD(nm) | IV(mcd) |
    |
    | 颜色
    | 红色 (R) | 20 mA | 2.6 V | 624 nm| 210 mcd| 350 mcd |
    | 深红 (S) | 20 mA | 2.6 V | 630 nm| 90 mcd | 160 mcd |
    | 橙色 (O) | 20 mA | 2.6 V | 605 nm| 70 mcd | 120 mcd |
    | 黄色 (Y) | 20 mA | 2.6 V | 590 nm| 160 mcd| 210 mcd |
    | 黄绿 (AG) | 20 mA | 2.6 V | 573 nm| 45 mcd | 70 mcd |
    | 绿色 (IG) | 20 mA | 3.6 V | 525 nm| 1000 mcd| 1700 mcd|
    | 蓝色 (IB) | 20 mA | 3.6 V | 470 nm| 350 mcd| 600 mcd |
    绝对最大额定值
    - AlInGaP 材质
    - 功率:65 mW
    - 正向电流:25 mA
    - 脉冲正向电流:100 mA
    - 反向电压:5 V
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 波峰焊接温度:≤ 260°C(3秒内)

    - InGaN 材质
    - 功率:95 mW
    - 正向电流:25 mA
    - 脉冲正向电流:100 mA
    - 反向电压:5 V
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 波峰焊接温度:≤ 260°C(3秒内)

    产品特点和优势


    QBL8XX60D系列灯泡具有高亮度和多色彩选择,可以适应不同应用的需求。这些灯泡的设计使其能够承受较高的电流和温度,且符合TS16949和ISO9001标准,RoHS合规,确保产品质量和安全性。

    应用案例和使用建议


    这种5mm圆形灯泡广泛应用于电子标识、电子板指示器和LED照明等场景。使用时应注意,根据不同的应用场景选择合适的颜色和亮度等级。例如,在需要更高亮度的应用中,可优先考虑绿色(IG)和蓝色(IB)灯泡;在注重色彩表现的应用中,则可以选择红色(R)、深红(S)或橙色(O)灯泡。此外,在安装过程中需注意防潮和适当的散热措施,以保证灯具的使用寿命。

    兼容性和支持


    QBL8XX60D 5mm Round Lamp 兼容大多数电子设备,且可以轻松集成到现有的电路系统中。制造商提供了全面的技术支持和售后服务,包括产品规格咨询、定制需求以及故障排除服务。若遇到任何问题,可通过官方渠道联系技术支持团队获得帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 灯泡不亮 | 检查正负极连接是否正确 |
    | 发光强度不足 | 检查是否在规定的工作电流范围内 |
    | 灯泡过热 | 检查散热是否良好 |
    | 灯泡寿命短 | 更换符合标准的电源适配器 |

    总结和推荐


    QBL8XX60D 5mm Round Lamp 系列产品凭借其高效能、多色彩选择和广泛的适用范围,成为了市场上极具竞争力的产品之一。它不仅满足了各种指示应用的需求,还具备高可靠性。因此,强烈推荐在各类指示装置中采用此产品。

QBL8IB60D参数

参数
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
显示颜色 蓝色
视角 60°
长*宽*高 8.9mm(高度)
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QBL8IB60D厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBL8IB60D数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBL8IB60D QBL8IB60D数据手册

QBL8IB60D封装设计

查看详情并下载
Symbol
Footprint
3D Model
