QBLP670-IW-CW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 6.02μm(K) 120° 3.2V 20mA 圆形,带平顶 扩散 冷色,黄色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 11M-QBLP670-IW-CW
供应商: 云汉优选
标准整包数: 1

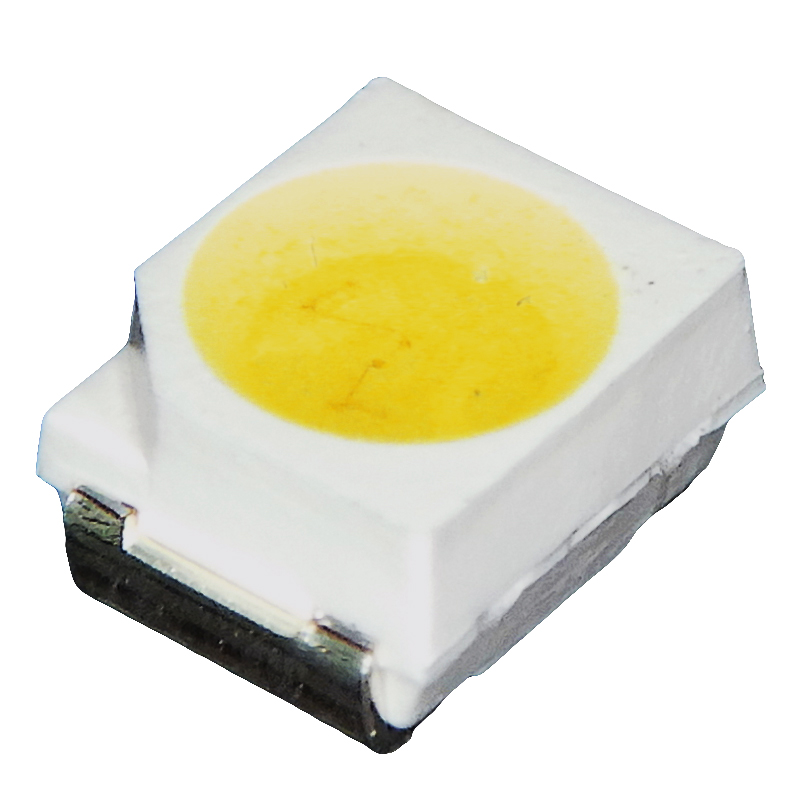

QT-BRIGHTEK 发光二极管 QBLP670-IW-CW

QBLP670-IW-CW概述

    QBLP670-IW-XX PLCC2 LED:高亮反射型PLCC2 LED技术手册

    1. 产品简介


    QBLP670-IW-XX是一款采用InGaN技术的超亮反射型PLCC2 LED。它适用于多种环境照明和状态指示应用,如建筑照明、工业设备背光等。该产品提供三种色温选项:暖白(Warm White)、自然白(Natural White)和冷白(Cool White),以满足不同应用需求。

    2. 技术参数


    QBLP670-IW-XX的技术规格如下:
    - 发光颜色:暖白、自然白、冷白
    - 正向电流:20 mA
    - 正向电压:2.8 V - 3.4 V
    - 色温范围:
    - 暖白:2760 K - 3260 K
    - 自然白:3640 K - 4240 K
    - 冷白:5300 K - 7050 K
    - 亮度:2100 mcd - 3801 mcd
    - 绝对最大额定值:
    - 功率:100 mW
    - 正向电流:35 mA
    - 反向电压:5 V
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    - 焊接温度:最高260°C,时间不超过10秒

    3. 产品特点和优势


    QBLP670-IW-XX具备以下独特功能和优势:
    - 高亮度输出:达到2100 mcd至3801 mcd,适合多种照明应用。
    - 宽视场角:120度视场角,确保光线均匀分布。
    - 坚固耐用的封装:适用于各种恶劣环境。
    - 高可靠性认证:符合TS16949、ISO9001和RoHS标准。

    4. 应用案例和使用建议


    - 建筑照明:利用其高亮度和宽视场角,可以实现良好的视觉效果。
    - 工业设备背光:能够在严苛环境下稳定工作,提供清晰的视觉指示。
    - 状态指示:可用于显示设备运行状态,指示灯亮度适中,清晰可见。
    使用建议:
    - 在安装时需确保正负极正确连接。
    - 避免长时间过载,以延长产品寿命。
    - 建议在焊接过程中控制焊接温度和时间,避免损坏LED。

    5. 兼容性和支持


    QBLP670-IW-XX与其他电子元件具有良好的兼容性。制造商提供详细的焊接指南和封装规范,帮助用户轻松进行集成。如有技术支持需求,可联系厂商获取帮助。

    6. 常见问题与解决方案


    - 问题1:LED亮度不足。
    - 解决方法:检查电路连接是否正常,确保电压和电流符合要求。
    - 问题2:LED损坏。
    - 解决方法:检查焊接温度和时间,避免过高的焊接温度。
    - 问题3:颜色偏差。
    - 解决方法:根据批次选择合适的色温范围,确保符合预期效果。

    7. 总结和推荐


    QBLP670-IW-XX是一款高性能、多功能的PLCC2 LED,广泛适用于多种环境照明和状态指示应用。其高亮度、宽视场角、高可靠性等特点使其在市场上具有较强的竞争力。推荐用于需要高亮度和稳定性的应用场合。
    以上是对QBLP670-IW-XX PLCC2 LED的技术手册内容进行了详细整理,涵盖了产品简介、技术参数、产品特点、应用案例、兼容性和支持、常见问题及解决方案等内容。希望这些信息能帮助您更好地了解并使用这款产品。

QBLP670-IW-CW参数

参数
波长 6.02μm(K)
测试电流 20mA
显示颜色 冷色,黄色
视角 120°
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 圆形,带平顶
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP670-IW-CW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP670-IW-CW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP670-IW-CW QBLP670-IW-CW数据手册

QBLP670-IW-CW封装设计

查看详情并下载
Symbol
Footprint
3D Model
