QBLP674-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm 120° 2V 20mA 带平顶,椭圆形 透明 无色,红色 PLCC-2 标准安装,贴片安装 2.8mm*1.4mm*850μm
供应商型号: ET-4469670
供应商: 海外现货
标准整包数: 5

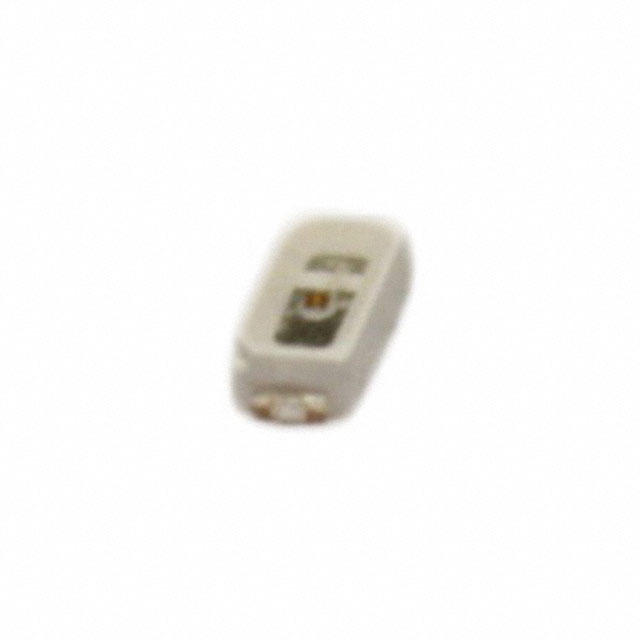

QT-BRIGHTEK 发光二极管 QBLP674-R

QBLP674-R概述

    QBLP674-XX Series 3014 PLCC2 LED:超亮反射型PLCC2 LED

    1. 产品简介


    QBLP674-XX 系列 3014 PLCC2 LED 是一款高度集成的超亮反射型LED,采用InGaN技术和AlInGaP技术,适用于多种颜色的光输出。这款LED专为建筑照明、状态指示和工业设备背光等应用设计。由于其高亮度输出和坚固的封装,该产品在这些领域内有着广泛的应用前景。

    2. 技术参数


    - 封装: 在带盘包装中提供
    - 最大工作电流: 30 mA
    - 最大反向电压: 5 V
    - 工作温度范围: -40°C 至 +100°C
    - 绝对最大额定值:
    - AlInGaP (R/AG/Y/O/S): 功耗 75 mW
    - InGaN (IB/IG): 功耗 120 mW
    - 热溶点: 260°C
    - 前向电压:
    - AlInGaP (IF=20mA): 1.7-2.5 V
    - InGaN (IF=20mA):
    - Bin e: 2.5-2.8 V
    - Bin f: 2.8-3.1 V
    - Bin g: 3.1-3.4 V
    - Bin h: 3.4-3.7 V
    | 颜色 | 前向电流(IF) (mA) | 前向电压(VF) (V) | 波长(λD) (nm) | 发光强度(IV) (mcd) |

    | 蓝色(IB) | 20 | 3.1-3.7 | 465-475 | 100-210 |
    | 绿色(IG) | 20 | 3.1-3.7 | 520-530 | 500-900 |
    | 红色(R) | 20 | 2.0-2.5 | 615-630 | 125-230 |
    | 黄绿色(AG) | 20 | 2.0-2.5 | 565-576 | 40-80 |
    | 黄色(Y) | 20 | 2.0-2.5 | 585-595 | 125-210 |
    | 橙色(O) | 20 | 2.0-2.5 | 600-610 | 125-240 |
    | 深红色(S) | 20 | 2.0-2.5 | 630-650 | 50-80 |

    3. 产品特点和优势


    QBLP674-XX 系列具备多个显著特点,使其在各种应用中表现出色:
    - 高亮度输出: 各种颜色的LED均具有高发光强度,满足各类应用需求。
    - 宽广的工作温度范围: 能够在-40°C至+100°C范围内正常工作,适应多种恶劣环境。
    - 坚固耐用: 采用了先进的封装技术,确保长期可靠使用。
    - 广泛的色域覆盖: 支持蓝色、绿色、红色等多种颜色输出,满足不同的颜色需求。

    4. 应用案例和使用建议


    - 建筑照明: 可用于室内外装饰照明、景观照明等,提升建筑美学效果。
    - 状态指示: 适合用于电子产品、控制面板等的状态指示,提高用户操作体验。
    - 工业设备背光: 适用于各种工业设备内部的背景照明,增强设备的操作可视性。
    使用建议:
    - 热管理: 确保良好的散热设计,避免因过热导致性能下降。
    - 电路匹配: 根据不同颜色LED的前向电压选择合适的驱动电路,确保工作稳定。
    - 环境适应性: 根据具体使用环境,选择合适的工作温度范围,以延长产品寿命。

    5. 兼容性和支持


    - 兼容性: 该产品支持常见的PLCC2插座,能够与多种电路板兼容。
    - 技术支持: 厂商提供了详细的文档和焊接指南,便于客户进行安装和调试。

    6. 常见问题与解决方案


    - 问题: LED的发光强度不稳定。
    - 解决方案: 检查前向电流和电压是否符合要求,确保驱动电路正确匹配。
    - 问题: 工作温度超出推荐范围。
    - 解决方案: 通过外部冷却装置或改进散热设计来控制温度。
    - 问题: 发光颜色偏移。
    - 解决方案: 选择合适的波长区间和测试bin,确保颜色一致。

    7. 总结和推荐


    QBLP674-XX 系列 3014 PLCC2 LED凭借其卓越的高亮度输出、宽泛的工作温度范围和多种颜色选择,非常适合用于建筑照明、状态指示和工业设备背光等应用。其坚固的封装设计和广泛的颜色覆盖范围使其在市场上具有很强的竞争力。强烈推荐用于需要高性能LED的应用场合。

QBLP674-R参数

参数
显示颜色 无色,红色
视角 120°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,椭圆形
波长 620nm
测试电流 20mA
长*宽*高 2.8mm*1.4mm*850μm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP674-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP674-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP674-R QBLP674-R数据手册

QBLP674-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3349 ¥ 2.8302
100+ $ 0.2108 ¥ 1.781
500+ $ 0.1795 ¥ 1.5167
1000+ $ 0.1623 ¥ 1.3711
库存: 1872
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.3
直接购买
加入购物车
