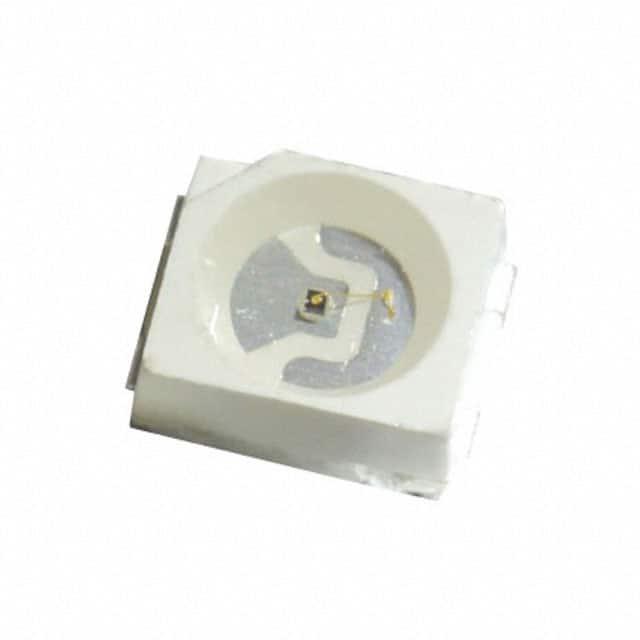

QBLP670-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 465nm 120° 3.1V 20mA 圆形,带平顶 蓝色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 10B-4469661-4
供应商: 国内现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP670-IB

QBLP670-IB概述

    QBLP670系列PLCC2 LED:超亮反射型LED

    1. 产品简介


    QBLP670系列PLCC2 LED是由QT-Brightek生产的一款超亮反射型LED。该系列产品采用多种技术制造,支持蓝色、绿色、紫外光、红色、黄绿色、黄色、橙色和深红色等多种颜色选择。这种LED在高度仅为1.90毫米的小型封装中提供了卓越的亮度输出和稳健的结构设计,特别适用于建筑照明、状态指示以及工业设备照明等领域。

    2. 技术参数


    - 电气/光学特性(Ta=25°C)
    - 蓝光(IB):IF(20mA) 3.1V至3.7V,λD(465nm至475nm),IV(100mcd至210mcd)
    - 真绿光(IG):IF(20mA) 3.1V至3.7V,λD(520nm至530nm),IV(500mcd至900mcd)
    - 紫外光(UV):IF(20mA) 3.2V至3.7V,λP(400nm至410nm),IV(2.1mW/sr至3.5mW/sr)
    - 红光(R):IF(20mA) 2.0V至2.5V,λD(615nm至630nm),IV(125mcd至230mcd)
    - 黄绿色(AG):IF(20mA) 2.0V至2.5V,λD(565nm至576nm),IV(40mcd至80mcd)
    - 黄光(Y):IF(20mA) 2.0V至2.5V,λD(585nm至595nm),IV(125mcd至210mcd)
    - 橙光(O):IF(20mA) 2.0V至2.5V,λD(600nm至612nm),IV(160mcd至240mcd)
    - 深红光(S):IF(20mA) 2.0V至2.5V,λD(630nm至650nm),IV(50mcd至80mcd)
    - 绝对最大额定值
    - InGaN材料(IB/IG/UV):Pd 120mW,IF 30mA,IFP 100mA,VR 5V,TOP -40°C至+85°C,TST -40°C至+100°C,TSOL 260°C
    - AlInGaP材料(R/AG/Y/O/S):Pd 75mW,IF 30mA,IFP 125mA,VR 5V,TOP -40°C至+85°C,TST -40°C至+100°C,TSOL 260°C
    - 推荐回流焊接温度曲线
    - 锡焊推荐温度范围:178°C至192°C
    - 推荐的无铅回流焊接温度曲线如下(测量温度为LED树脂表面温度):
    - 预热阶段:室温至150°C,持续时间90秒
    - 保温阶段:150°C至183°C,持续时间60秒
    - 回流焊接阶段:183°C至210°C,持续时间20秒
    - 冷却阶段:210°C至室温,自然冷却

    3. 产品特点和优势


    - 高亮度输出:提供多种颜色选择,满足不同应用场景需求。
    - 超薄设计:高度仅为1.90毫米,适合紧凑空间应用。
    - 高可靠性:符合TS16949、ISO9001标准,且RoHS合规。
    - 宽工作温度范围:-40°C至+85°C,适用于严苛环境。

    4. 应用案例和使用建议


    - 建筑照明:QBLP670系列LED可以用于建筑外墙的装饰照明,利用其宽广的视角(120度)提高视觉效果。
    - 状态指示:在工业控制面板中,该LED可作为设备运行状态的指示灯,提供清晰可见的指示信号。
    - 工业设备背光:在各种工业设备中,如机械设备的面板和显示屏,该LED可以提供稳定的背光源,增强操作界面的可视性。

    5. 兼容性和支持


    - 兼容性:该产品符合行业标准,可与其他常见的电子元器件和设备兼容。
    - 支持和服务:QT-Brightek公司提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 焊接时温度过高导致损坏怎么办?
    - A: 按照推荐的回流焊接温度曲线进行焊接,确保焊接温度不超过210°C。
    - Q: 如何提高亮度稳定性?
    - A: 在使用时保持LED的工作电流稳定,避免过载。
    - Q: 如何清洁LED表面?
    - A: 使用软布轻轻擦拭表面,避免使用腐蚀性溶剂。

    7. 总结和推荐


    QBLP670系列PLCC2 LED以其高亮度输出、高可靠性、宽工作温度范围等特点,在多种应用场景中表现出色。无论是建筑照明、状态指示还是工业设备照明,这款LED都能提供卓越的性能和稳定的使用体验。强烈推荐使用QBLP670系列LED来满足您的设计需求。

QBLP670-IB参数

参数
透镜类型 -
Vf-正向电压 3.1V
透镜形状 圆形,带平顶
波长 465nm
测试电流 20mA
显示颜色 蓝色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP670-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP670-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP670-IB QBLP670-IB数据手册

QBLP670-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.7153
500+ ¥ 1.5662
795+ ¥ 1.5035
1000+ ¥ 1.3723
库存: 145
起订量: 130 增量: 1
交货地:
最小起订量为:100
合计: ¥ 171.53
