QBLP615-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 150° 3.1V 20mA 带圆顶,矩形 透明 无色,绿色 1206 标准安装,贴片安装 3.2mm*1.4mm*1mm
供应商型号: 4469618
供应商: 海外现货
标准整包数: 5

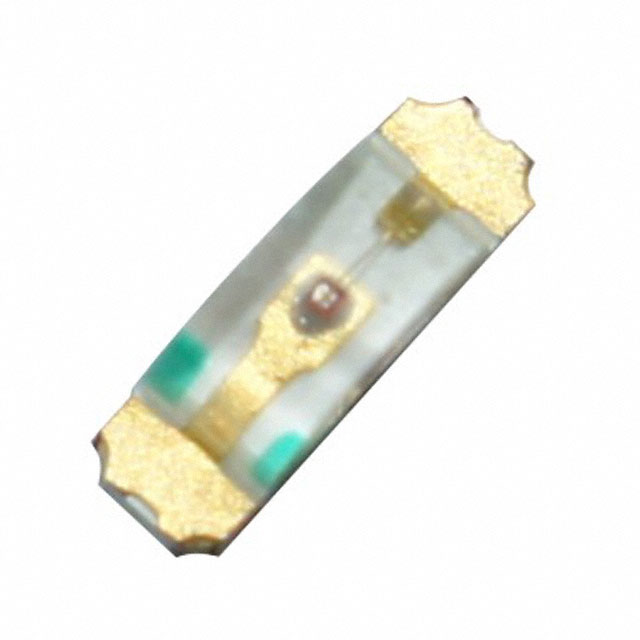

QT-BRIGHTEK 发光二极管 QBLP615-IG

QBLP615-IG概述

    QBLP615系列1206侧面发光LED技术手册解析

    1. 产品简介


    产品类型:
    QBLP615系列属于QT-Brightek芯片LED系列,是一种1206尺寸的侧发光表面贴装LED。
    主要功能:
    - 水晶透镜
    - 包装在编带和卷盘上
    - 超高亮度1206侧发光LED封装
    - IB/IG型号采用InGaN技术
    - R/AG/Y/O/S型号采用AlInGaP技术
    应用领域:
    - 状态指示
    - 背光应用
    - 通用照明

    2. 技术参数


    电气/光学特性(T=25℃):
    | 产品颜色 | IF(mA) | VF(V) | λD (nm) | IV(mcd) |

    | 蓝色 (IB) | 20 | 3.1 | 455 | 40 |
    | 真绿 (IG) | 20 | 3.1 | 525 | 225 |
    | 红色 (R) | 20 | 2.0 | 620 | 110 |
    | 黄绿 (AG) | 20 | 2.0 | 570 | 41.5 |
    | 黄色 (Y) | 20 | 2.0 | 590 | 91.5 |
    | 橙色 (O) | 20 | 2.0 | 605 | 115 |
    | 深红 (S) | 20 | 2.0 | 630 | 67.5 |
    绝对最大额定值:
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (℃) | TST (℃) | TSOL (℃) |

    | InGaN | 111 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |
    | AlInGaP | 75 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |
    焊接工艺与引脚布局:
    - 推荐焊锡膏熔点范围:178~192℃
    - 推荐回流焊接曲线:最高表面温度不超过260℃,保持时间不超过10秒

    3. 产品特点和优势


    特点:
    - 水晶透镜提供清晰视效
    - 高密度封装和小尺寸
    - 适用于小型设备和微型应用
    优势:
    - 侧发光设计提高光效
    - 多种颜色可选,满足不同应用需求
    - 小巧的外形和超高的亮度使其在市场上具有较强的竞争力

    4. 应用案例和使用建议


    应用案例:
    - 状态指示灯:可用于各种设备的状态显示
    - 背光应用:可用于显示屏背光
    - 通用照明:如消费电子设备、汽车仪表板等
    使用建议:
    - 确保焊锡膏的温度符合推荐标准,避免过热导致损坏
    - 在组装时注意正负极方向,避免反接
    - 应用时需考虑散热,以延长使用寿命

    5. 兼容性和支持


    兼容性:
    - 本产品兼容多种电路设计,易于集成到各类电子产品中
    支持:
    - 提供详细的焊接工艺指导
    - 可通过官方渠道获取技术支持

    6. 常见问题与解决方案


    问题一:焊接过程中LED损坏
    - 解决方法:确保焊接温度和时间符合要求,避免过度加热
    问题二:LED无法正常发光
    - 解决方法:检查正负极连接是否正确,确认驱动电流是否在规定范围内
    问题三:LED颜色偏移
    - 解决方法:确认所选LED型号与实际需求一致,必要时调整驱动电压

    7. 总结和推荐


    综合评估:
    QBLP615系列1206侧发光LED具备优良的性能和广泛的适用性,能够满足多种应用需求。其小巧的尺寸和高亮度使其在小型设备和微型应用中表现出色。
    推荐使用:
    综上所述,强烈推荐QBLP615系列1206侧发光LED,尤其是在需要高度紧凑且高效能的应用场景中。

QBLP615-IG参数

参数
视角 150°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带圆顶,矩形
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 3.2mm*1.4mm*1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP615-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP615-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP615-IG QBLP615-IG数据手册

QBLP615-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
