首页  >  产品百科  >  QBLP601-Y

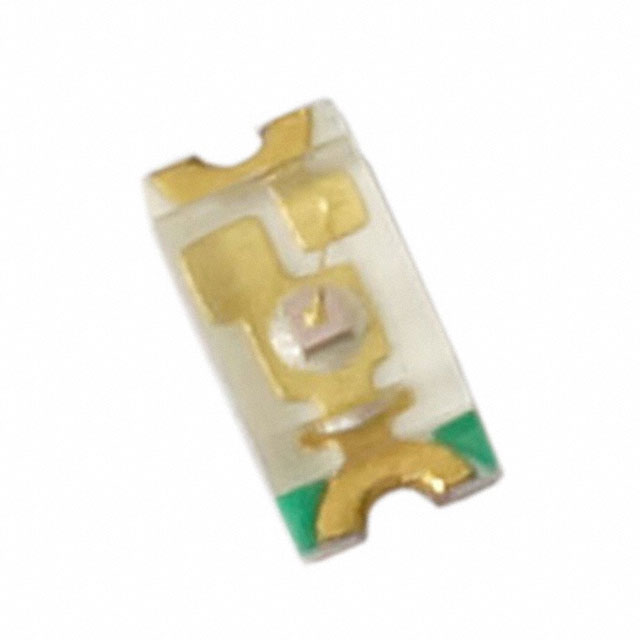

QBLP601-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 2V 20mA 带平顶,矩形 透明 无色,黄色 0603 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: 4469615
供应商: 海外现货
标准整包数: 5

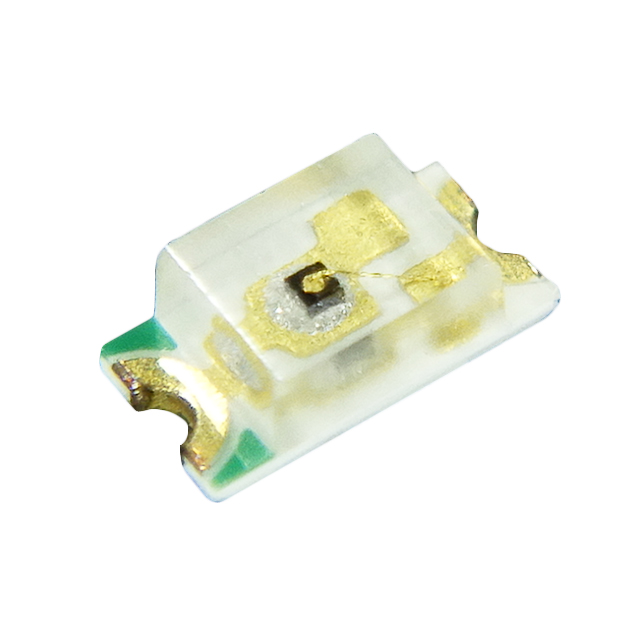

QT-BRIGHTEK 发光二极管 QBLP601-Y

QBLP601-Y概述

    QBLP601 系列 0603 LED 技术手册概述

    1. 产品简介


    QBLP601 系列是一款适用于各类电子设备的 SMD 0603 LED。其设计旨在提供高亮度和紧凑的外形尺寸,使其成为键盘背光和状态指示的理想选择。这款LED具备水清透镜(蓝、绿、白)和黄色扩散透镜(IW),适合各种不同的应用场景。

    2. 技术参数


    以下是 QBLP601 系列的技术规格和性能参数:
    - 产品颜色及参数
    - 蓝色 (IB): 电流 (IF) = 20 mA, 电压 (VF) = 3.2 V - 3.7 V, 波长 (λD) = 465 nm - 475 nm, 光通量 (IV) = 50 mcd - 90 mcd
    - 真绿色 (IG): 电流 (IF) = 20 mA, 电压 (VF) = 3.2 V - 3.7 V, 波长 (λD) = 520 nm - 530 nm, 光通量 (IV) = 250 mcd - 450 mcd
    - 白色 (IW): 电流 (IF) = 20 mA, 电压 (VF) = 3.2 V - 3.7 V, 色坐标 (X,Y) = (0.28, 0.26), 光通量 (IV) = 200 mcd - 330 mcd
    - 红色 (R): 电流 (IF) = 20 mA, 电压 (VF) = 2.0 V - 2.5 V, 波长 (λD) = 620 nm - 630 nm, 光通量 (IV) = 80 mcd - 100 mcd
    - 深红色 (S): 电流 (IF) = 20 mA, 电压 (VF) = 2.0 V - 2.5 V, 波长 (λD) = 630 nm - 650 nm, 光通量 (IV) = 25 mcd - 45 mcd
    - 黄绿色 (AG): 电流 (IF) = 20 mA, 电压 (VF) = 2.0 V - 2.5 V, 波长 (λD) = 565 nm - 576 nm, 光通量 (IV) = 32 mcd - 45 mcd
    - 黄色 (Y): 电流 (IF) = 20 mA, 电压 (VF) = 2.0 V - 2.5 V, 波长 (λD) = 585 nm - 595 nm, 光通量 (IV) = 80 mcd - 150 mcd
    - 橙色 (O): 电流 (IF) = 20 mA, 电压 (VF) = 2.0 V - 2.5 V, 波长 (λD) = 600 nm - 610 nm, 光通量 (IV) = 80 mcd - 165 mcd
    - 绝对最大额定值
    - 功率密度 (Pd): 最大值为 111 mW (InGaN) 或 75 mW (AlInGaP)
    - 正向电流 (IF): 最大值为 30 mA
    - 正向脉冲电流 (IFP): 最大值为 125 mA (取决于占空比为 1/8 @ 1 KHz)
    - 反向电压 (VR): 最大值为 5 V
    - 操作温度 (TOP): -40°C 至 +80°C
    - 存储温度 (TST): -40°C 至 +100°C
    - 焊接温度 (TSOL): 最多 10 秒 @ 260°C (回流焊)

    3. 产品特点和优势


    - 封装结构:QBLP601 系列采用 0.60mm 的高度封装,结合高亮度输出和小尺寸,非常适合于键盘背光和状态指示。
    - 透镜材料:提供水清透镜和黄色扩散透镜,增强了不同应用场景的灵活性。
    - 认证合规性:该产品符合 TS16949、ISO9001 和 RoHS 认证标准。
    - 包装方式:以卷带形式包装,便于大批量生产时的使用和管理。

    4. 应用案例和使用建议


    - 应用领域:状态指示、背光应用等。
    - 使用建议:建议在使用时注意不要超过绝对最大额定值,特别是要控制好焊接温度,避免长时间高温焊接对器件造成损坏。

    5. 兼容性和支持


    - 兼容性:与各种主流电子设备兼容,支持标准的焊接工艺。
    - 厂商支持:厂商提供详细的文档和技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何确保焊接过程中的温度不会过高?
    - 解决方案:遵循手册中的焊接温度和时间要求,尽量保持焊接温度在 178°C 至 192°C 范围内。
    - 问题2:在使用过程中出现亮度下降的现象怎么办?
    - 解决方案:检查是否超过最大额定电流或过热,适当降低驱动电流或改善散热条件。

    7. 总结和推荐


    QBLP601 系列 0603 LED 是一款高性能、高可靠性且具有多种颜色选择的 LED,适用于各种工业和消费电子应用。其卓越的性能和易于使用的特性使得它在市场上具有较强的竞争力。我们强烈推荐在需要高亮度、紧凑设计的应用中使用 QBLP601 系列。

QBLP601-Y参数

参数
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 -
透镜类型 透明
Vf-正向电压 2V
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP601-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP601-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP601-Y QBLP601-Y数据手册

QBLP601-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9911
10+ ¥ 0.889
100+ ¥ 0.7508
500+ ¥ 0.7208
1000+ ¥ 0.7208
库存: 3633
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.89
