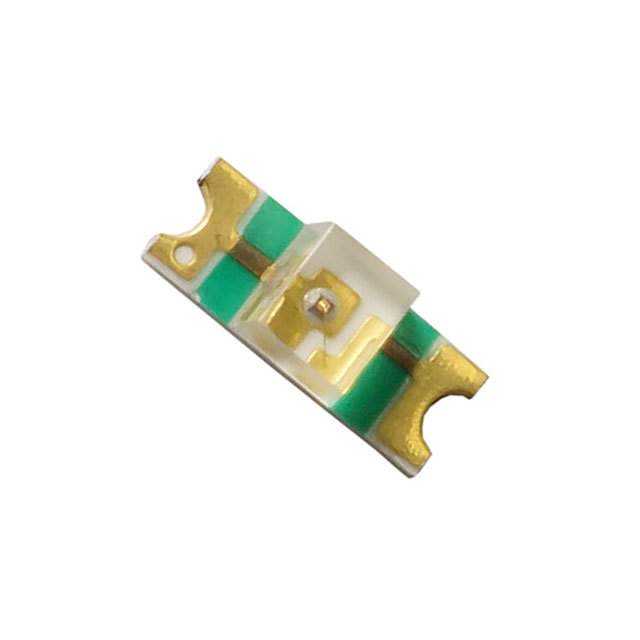

QBLP655R-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 625nm 140° 2V 20mA 带平顶,方形 透明 无色 1205 贴片安装 3.2mm*1.2mm*1.1mm
供应商型号: 4469658
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP655R-R

QBLP655R-R概述

    QBLP655Rseries 1205 LED 产品技术手册

    产品简介


    QBLP655Rseries 1205 LED 是一款高亮度表面贴装(SMD)LED,提供多种颜色选择,包括红色(Red)、黄色(Yellow)、黄绿色(Yellow Green)、橙色(Orange)、真绿(True Green)、蓝色(Blue)和白色(White)。这款LED采用1205封装形式,具有极高的亮度输出和紧凑的尺寸,非常适合用于键盘背光和状态指示。

    技术参数


    - 主要颜色选项:红色、黄色、黄绿色、橙色、真绿、蓝色和白色。
    - 电流(IF):20 mA
    - 正向电压(VF):
    - AlInGaP技术:1.7 V 至 2.5 V
    - InGaN技术:2.8 V 至 3.7 V
    - 发光强度(IV):具体见下表
    | 颜色 | 发光强度范围(mcd) |

    | 红色 | 63 至 100 |
    | 黄色 | 40 至 65 |
    | 黄绿色 | 16 至 25 |
    | 橙色 | 63 至 100 |
    | 真绿 | 200 至 525 |
    | 蓝色 | 32 至 60 |
    | 白色 | 100 至 180 |
    - 主波长(λD):
    - 红色:615-630 nm
    - 黄色:585-595 nm
    - 黄绿色:565-576 nm
    - 橙色:600-610 nm
    - 真绿:515-525 nm
    - 蓝色:465-475 nm
    - 白色:无主波长,色坐标:X=0.29,Y=0.28
    - 最大反向电压(VR):5 V
    - 工作温度范围(TOP):-40°C 至 +85°C
    - 存储温度范围(TST):-40°C 至 +100°C
    - 焊接温度范围(TSOL):最高260°C

    产品特点和优势


    - 高亮度输出:这款LED在标准条件下具有极高的亮度输出,适合各种需要高亮度指示的应用。
    - 水清透镜:透镜设计确保光线的清晰度和一致性。
    - 封装形式:采用带和卷形式的包装,方便自动化生产和储存。
    - 多种颜色选择:提供了广泛的色彩选择,适应不同应用场景的需求。
    - 超薄设计:高度仅为1.10mm,适合空间受限的应用环境。
    - 高可靠性:通过了TS16949、ISO9001认证,并符合RoHS标准。

    应用案例和使用建议


    - 应用领域:键盘背光、状态指示、汽车照明等。
    - 使用建议:对于不同的应用环境,可依据实际需求选择合适的颜色和亮度等级。例如,在需要高亮度显示的场合可以选择真绿色或白色LED,而在需要指示特定状态的场合则可以选用红色或黄色LED。

    兼容性和支持


    - 兼容性:该产品与各种主流电路板兼容,能够方便地应用于不同的电子设备中。
    - 支持服务:QT-Brightek公司提供全方位的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助和指导。

    常见问题与解决方案


    - 问题1:如何正确焊接LED?
    - 解决方案:参照手册中的焊接轮廓和焊盘布局图,使用合适的焊接温度曲线进行焊接,以保证焊接质量。

    - 问题2:如何选择合适的颜色和亮度?
    - 解决方案:根据实际应用需求,参考技术手册中的数据表选择最适合的颜色和亮度等级。

    总结和推荐


    QBLP655Rseries 1205 LED 是一款非常出色的LED产品,凭借其高亮度输出、紧凑设计和广泛的色彩选择,使其在多种应用场景中表现出色。特别适用于需要高可靠性的环境,如工业控制面板、汽车仪表板等。强烈推荐给需要高性能LED的工程师和技术人员。

QBLP655R-R参数

参数
Vf-正向电压 2V
透镜形状 带平顶,方形
波长 625nm
测试电流 20mA
显示颜色 无色
视角 140°
透镜类型 透明
长*宽*高 3.2mm*1.2mm*1.1mm
通用封装 1205
安装方式 贴片安装
零件状态 在售

QBLP655R-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP655R-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP655R-R QBLP655R-R数据手册

QBLP655R-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
