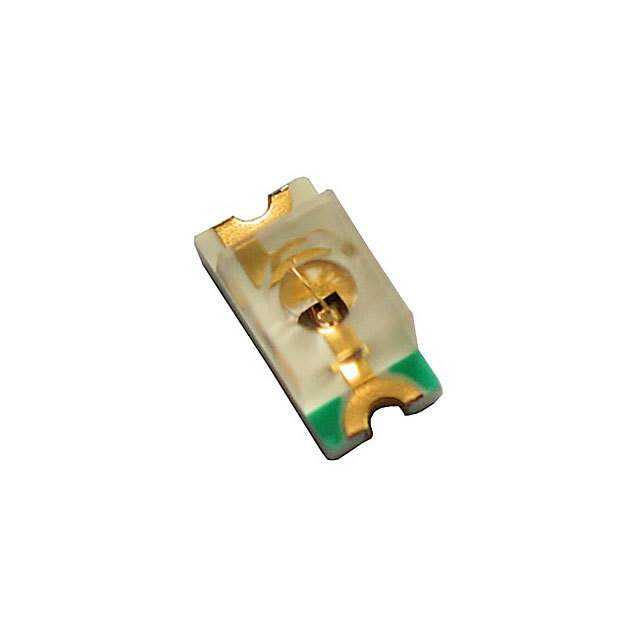

QBLP651-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 470nm 40° 3.1V 20mA 圆形,带平顶 透明 无色,蓝色 1206 标准安装,贴片安装 3mm*1.5mm*1.4mm
供应商型号: ET-4469642
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP651-IB

QBLP651-IB概述

    QBLP651系列1206 LED带内透镜产品技术手册

    1. 产品简介


    QBLP651系列1206 LED带内透镜是一款高性能LED产品,专为指示灯及背光应用设计。它采用了先进的InGaN(铟镓氮化物)技术和AllnGaP(铝铟镓磷)技术,具有高度可靠的发光性能。该系列产品包括多种颜色(红、绿、蓝、黄、橙),能够满足各种不同的照明需求。主要功能是提供高亮度输出,并且具有紧凑的封装尺寸,非常适合用于状态指示。

    2. 技术参数


    以下是QBLP651系列1206 LED带内透镜的主要技术参数和电气特性:
    | 产品型号 | 颜色 | IF (mA) | VF (V) | λD (nm) | Iv (mcd) | 封装尺寸 | 视角 |

    | QBLP651-IW | 白色 | 20 | 2.8-3.2 | 3.7 (x:0.33, y:0.34) | 160-320 | 1206 | 40° |
    | QBLP651-IB | 蓝色 | 20 | 2.8-3.1 | 465-475 | 125-550 | 1206 | 40° |
    | QBLP651-IG | 绿色 | 20 | 2.8-3.4 | 520-530 | 1600-2700 | 1206 | 40° |
    | QBLP651-R | 红色 | 20 | 1.7-2.5 | 615-630 | 320-600 | 1206 | 40° |
    | QBLP651-AG | 黄绿 | 20 | 1.7-2.5 | 565-576 | 80-150 | 1206 | 40° |
    | QBLP651-Y | 黄色 | 20 | 1.7-2.5 | 585-595 | 320-660 | 1206 | 40° |
    | QBLP651-O | 橙色 | 20 | 1.7-2.5 | 600-610 | 200-450 | 1206 | 40° |
    此外,该产品还具有以下特点:
    - 工作温度范围:-40°C至+80°C
    - 最大正向电流(IFP):125 mA
    - 绝对最大额定值(VR):5 V

    3. 产品特点和优势


    - 高效能:高亮度输出,色彩丰富。
    - 小尺寸:1206封装尺寸,适用于紧凑的设计空间。
    - 可靠性:采用先进的InGaN和AllnGaP技术,确保长期稳定运行。
    - 多样性:多种颜色选择,满足不同应用需求。
    - 包装方式:Tape and reel,方便批量生产和自动化装配。

    4. 应用案例和使用建议


    应用案例:
    - 状态指示:如设备的电源指示灯、错误指示灯等。
    - 背光应用:例如手机按键背光、家电面板指示灯等。
    使用建议:
    - 在安装过程中,确保正确焊接和防护,以避免短路或损坏。
    - 考虑到不同应用的功耗要求,合理选择适合的工作电流和电压。
    - 为防止因过热导致的损坏,应遵循推荐的工作温度范围和最大电流限制。

    5. 兼容性和支持


    - 兼容性:QBLP651系列1206 LED与市场上主流的PCB兼容,可广泛应用于各种电路板。
    - 支持:QT-BRIGHTTEK公司提供详尽的技术文档、产品样本以及在线技术支持,确保用户能够轻松获取所需的信息和服务。

    6. 常见问题与解决方案


    - 问题:LED闪烁或亮度不足。
    - 解决方法:检查接线是否正确,确认驱动电流是否符合规定,以及LED是否有物理损坏。

    - 问题:焊接后LED损坏。
    - 解决方法:参照推荐的回流焊曲线进行焊接,确保焊接温度不超过最高额定值。

    7. 总结和推荐


    综上所述,QBLP651系列1206 LED带内透镜凭借其出色的高亮度输出、小尺寸封装以及广泛的适用性,在状态指示和背光应用中表现优异。产品不仅具备高可靠性,而且具有良好的兼容性和全面的支持服务。因此,强烈推荐此款LED用于需要高亮显示的应用场景。

QBLP651-IB参数

参数
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 40°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 圆形,带平顶
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP651-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP651-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP651-IB QBLP651-IB数据手册

QBLP651-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3494 ¥ 2.9521
100+ $ 0.2185 ¥ 1.846
500+ $ 0.1867 ¥ 1.5773
1000+ $ 0.168 ¥ 1.4196
库存: 2850
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.52
