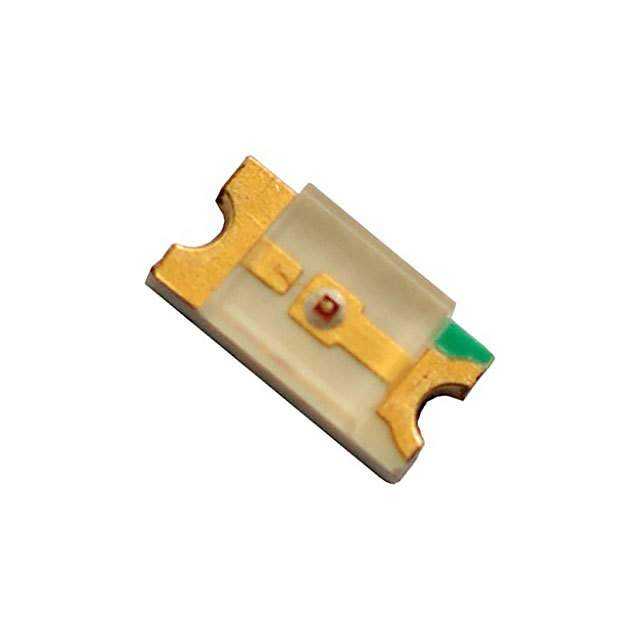

QBLP650-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 475nm 3.3V 20mA 带平顶,矩形 透明 无色 1206 贴片安装 3.2mm*1.6mm*1.2mm
供应商型号: ET-4469636
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP650-IB

QBLP650-IB概述

    QBLP650系列1206 LED技术手册解析

    1. 产品简介


    QBLP650系列1206 LED是一种高端顶部安装式LED,采用先进的InGaN(铟镓氮)技术和AllnGaP(铝铟镓磷)技术,广泛应用于各种照明需求。其亮度高、体积小,适用于多种电子产品和汽车仪表盘、通信设备及平板显示器的背光等场合。

    2. 技术参数


    QBLP650系列1206 LED的技术规格如下:
    - 色谱选项:
    - 蓝色(IB/IG/IW)
    - 绿色(IB/IG/IW)
    - 白色(IB/IG/IW)
    - 红色(R/AG/Y/O)
    - 黄绿色(R/AG/Y/O)
    - 黄色(R/AG/Y/O)
    - 橙色(R/AG/Y/O)
    - 电气/光学特性(25°C时):
    - 蓝色(IB):正向电流(IF)20mA,正向电压(VF)3.3-3.7V,波长(λ)465-475nm,发光强度(IV)25-45mcd
    - 绿色(IG):正向电流(IF)20mA,正向电压(VF)3.3-3.7V,波长(λ)520-530nm,发光强度(IV)250-400mcd
    - 白色(IW):正向电流(IF)20mA,正向电压(VF)3.3-3.7V,显色指数X=0.29,Y=0.30,发光强度(IV)160-250mcd
    - 红色(R):正向电流(IF)20mA,正向电压(VF)2.0-2.4V,波长(λ)620-630nm,发光强度(IV)80-110mcd
    - 黄绿色(AG):正向电流(IF)20mA,正向电压(VF)2.0-2.4V,波长(λ)565-575nm,发光强度(IV)20-45mcd
    - 黄色(Y):正向电流(IF)20mA,正向电压(VF)2.0-2.4V,波长(λ)585-595nm,发光强度(IV)63-125mcd
    - 橙色(O):正向电流(IF)20mA,正向电压(VF)2.0-2.4V,波长(λ)601-611nm,发光强度(IV)125-180mcd
    - 绝对最大额定值:
    - 发射颜色功率(Pd):蓝色/绿色/白色120mW,红色/黄绿色/黄色/橙色75mW
    - 正向电流(IF):30mA
    - 脉冲正向电流(IFP):100mA(脉冲,占空比1/10,频率1KHz)
    - 反向电压(VR):5V
    - 工作温度范围(TOP):-40°C 至 +85°C
    - 存储温度范围(TST):-40°C 至 +90°C
    - 解焊温度(TSOL):260°C(回流焊时间不超过10秒)

    3. 产品特点和优势


    QBLP650系列1206 LED的主要优势在于其水清透镜设计,确保了光线的清晰度。同时,这些LED封装在带卷盘上,便于自动化生产和装配。其1206封装不仅小巧轻便,还具备高亮度的特点,适合于需要精确和高效照明的应用。通过InGaN和AllnGaP技术,提供了广泛的色彩选择和良好的色谱稳定性。

    4. 应用案例和使用建议


    QBLP650系列1206 LED主要用于汽车仪表盘照明、电信设备和存储设备的背光、以及平板显示器的背光。例如,在汽车仪表盘中,这些LED可以用于指示灯和按钮照明,提供清晰可见的信息显示。为了优化这些LED的性能,建议在设计电路时确保适当的散热措施,并避免长时间过载运行。

    5. 兼容性和支持


    QBLP650系列1206 LED与标准的SMT贴片工艺兼容,适合自动化生产线的组装要求。制造商提供了详细的焊接指南和脚印图,以确保正确的装配过程。此外,制造商还提供技术支持,包括技术文档、样品和定制服务,以满足客户的需求。

    6. 常见问题与解决方案


    - 问题1:LED亮度下降
    - 解决方案: 检查工作电流是否超出额定范围,确保正确的驱动电路设计并考虑散热措施。
    - 问题2:色差变化
    - 解决方案: 确保在稳定的温度环境下操作LED,并参考CIE色度图表选择合适的型号。
    - 问题3:寿命缩短
    - 解决方案: 避免过度脉冲驱动,确保LED在规定的绝对最大额定值内工作。

    7. 总结和推荐


    综上所述,QBLP650系列1206 LED是一款高性能的LED产品,具有多种色彩选择、高亮度和广泛的应用范围。这些LED非常适合用于汽车、通信和显示行业。其独特的技术特性和优越的性能使其在市场上具有很强的竞争力。基于上述特点,我们强烈推荐使用QBLP650系列1206 LED。

QBLP650-IB参数

参数
测试电流 20mA
显示颜色 无色
视角 -
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 475nm
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售

QBLP650-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-IB QBLP650-IB数据手册

QBLP650-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2901 ¥ 2.451
100+ $ 0.1815 ¥ 1.534
500+ $ 0.1551 ¥ 1.3104
1000+ $ 0.1393 ¥ 1.1769
库存: 2880
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 24.51
