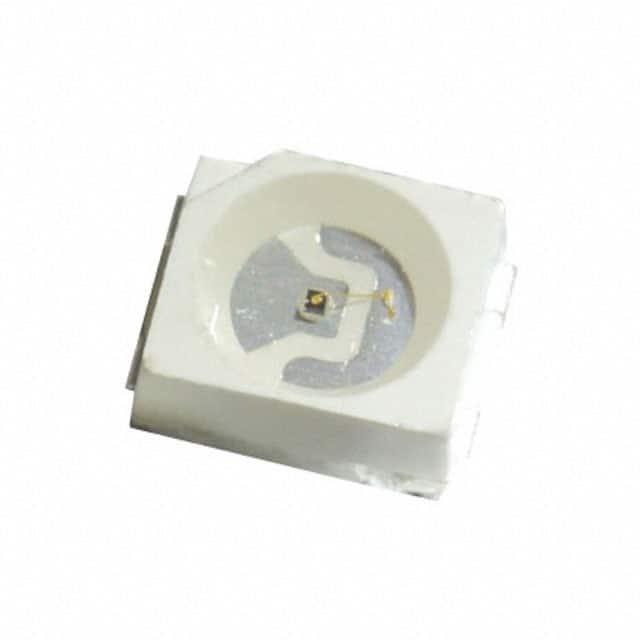

QBLP670-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 120° 2V 20mA 圆形,带平顶 黄色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: 4469666
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP670-Y

QBLP670-Y概述

    QBLP670 Series PLCC2 LED 技术手册

    1. 产品简介


    QBLP670 系列 PLCC2 LED 是一种超亮反射型表面贴装(PLCC)LED。此系列产品采用多种不同颜色的InGaN和AlInGaP技术,涵盖蓝光、绿光、紫外光、红光、黄绿光、黄光、橙光及深红光等多种波长范围。该系列LED具有高度1.90mm的紧凑封装,特别适合应用于建筑照明、状态指示和工业设备背光等场景。

    2. 技术参数


    | 参数 | 蓝光 (IB) | 真绿光 (IG) | 紫外光 (UV) | 红光 (R) | 黄绿光 (AG) | 黄光 (Y) | 橙光 (O) | 深红光 (S) |
    |
    | 额定电流 (IF) | 20 mA | 20 mA | 20 mA | 20 mA | 20 mA | 20 mA | 20 mA | 20 mA |
    | 前向电压 (VF) | 3.1 ~ 3.7 V | 3.1 ~ 3.7 V | 3.2 ~ 3.7 V | 2.0 ~ 2.5 V | 2.0 ~ 2.5 V | 2.0 ~ 2.5 V | 2.0 ~ 2.5 V | 2.0 ~ 2.5 V |
    | 波长 (λD/λP) | 465 ~ 475 nm | 520 ~ 530 nm | 400 ~ 410 nm | 615 ~ 630 nm | 565 ~ 576 nm | 585 ~ 595 nm | 600 ~ 612 nm | 630 ~ 650 nm |
    | 光强度 (IV) | 100 ~ 210 mcd | 500 ~ 900 mcd | 2.1 ~ 3.5 mW/sr | 125 ~ 230 mcd | 40 ~ 80 mcd | 125 ~ 210 mcd | 160 ~ 240 mcd | 50 ~ 80 mcd |
    注:这些参数均在Ta=25°C时测试得出。

    3. 产品特点和优势


    QBLP670系列PLCC2 LED具有以下特点和优势:
    - 高亮度输出:结合InGaN和AlInGaP技术,提供了广泛的波长范围和高光强度。
    - 坚固的封装:1.90mm的紧凑设计使其适合空间受限的应用。
    - 宽广的应用领域:可用于建筑照明、状态指示和工业设备背光等多个领域。
    - 认证和合规:通过TS16949、ISO9001认证,并符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    - 状态指示:如家电设备的状态指示灯,能够清晰显示设备的工作状态。
    - 工业设备背光:提供均匀的光源,确保在各种环境条件下都能保持良好的可见性。
    - 建筑照明:可作为室内或室外装饰照明,为建筑物增添美感。
    使用建议:
    - 在安装过程中确保焊接温度不超过260°C,并且焊接时间不超过10秒。
    - 避免长时间暴露于极端温度下,以延长使用寿命。

    5. 兼容性和支持


    QBLP670系列PLCC2 LED设计为标准的PLCC封装,易于与市面上多数PCB兼容。制造商提供详细的技术支持和文档,帮助用户进行设计和集成。此外,用户可以通过官方网站或联系技术支持获取进一步的支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED光强度不足 | 检查焊接质量,确保焊接温度和时间符合要求。 |
    | LED出现异常颜色 | 检查LED的波长范围是否正确。 |
    | LED闪烁 | 检查电路连接是否稳定,避免电源波动。 |

    7. 总结和推荐


    综上所述,QBLP670系列PLCC2 LED凭借其高亮度输出、坚固的封装和广泛的应用领域,在多个行业中展现出极高的实用性和市场竞争力。经过详细的技术规格和应用分析,我们强烈推荐使用此系列LED。无论是对于需要高亮度输出的工业设备还是要求美观的建筑照明,QBLP670系列都是理想的选择。

QBLP670-Y参数

参数
测试电流 20mA
显示颜色 黄色
视角 120°
透镜类型 -
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 590nm
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP670-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP670-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP670-Y QBLP670-Y数据手册

QBLP670-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
