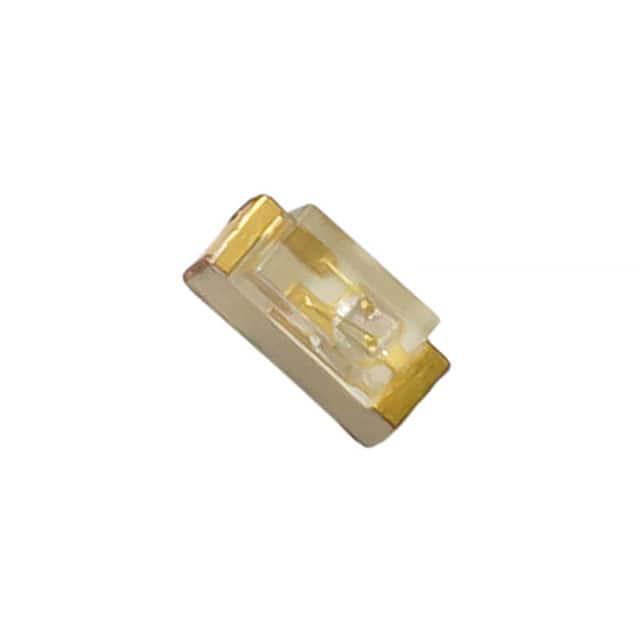

QBLP617-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 140° 3.1V 20mA 带平顶,矩形 透明 无色,绿色 0602 标准安装,贴片安装 1.6mm*1.2mm*600μm
供应商型号: 4469624
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP617-IG

QBLP617-IG概述

    QBLP617Series 0602 LED 技术手册

    1. 产品简介


    QBLP617Series 是一款由QT-Brightek生产的侧视0602 LED系列。该系列LED具有高亮度、紧凑的封装和广泛的色彩选择。产品适用于状态指示、背光应用和通用照明等多种场合。其主要特性包括水清透镜、超薄设计(高度仅0.6毫米)以及侧视视角达140度。

    2. 技术参数


    | 参数 | 规格范围 |

    | 工作电流 (IF) | 20 mA |
    | 正向电压 (VF) | 蓝色:2.8-3.7V
    绿色:3.1-3.7V
    红色:2.0-2.5V
    黄色绿:2.0-2.5V
    黄色:2.0-2.5V
    橙色:2.0-2.5V
    白色:3.1-3.7V |
    | 主波长 (λD) | 蓝色:465-475nm
    绿色:520-530nm
    红色:615-630nm
    黄色绿:565-576nm
    黄色:585-595nm
    橙色:600-610nm
    白色:未定义 |
    | 发光强度 (IV) | 蓝色:50-63mcd
    绿色:200-380mcd
    红色:63-100mcd
    黄色绿:25-35mcd
    黄色:80-150mcd
    橙色:80-165mcd
    白色:160-250mcd |
    | 最大功率 (Pd) | 111 mW (InGaN)
    75 mW (AlInGaP) |
    | 最大正向电流 (IFP) | 30 mA (连续)
    125 mA (脉冲) |
    | 绝对最大额定值温度 (TOP)| -40 to +80°C |

    3. 产品特点和优势


    - 高亮度: 采用InGaN和AlInGaP技术,确保每个颜色LED都能提供高发光强度。
    - 紧凑封装: 高度仅为0.6mm,非常适合于空间受限的应用。
    - 多色选择: 提供蓝、绿、红、黄、橙、白六种颜色,满足不同应用场景的需求。
    - 宽视角: 140度的视角使安装更加灵活。

    4. 应用案例和使用建议


    - 状态指示: 在小尺寸设备中作为状态指示灯使用,例如便携式电子设备或家电。
    - 背光应用: 适用于需要均匀光线分布的背光场合,如键盘背光或小型显示器。
    - 通用照明: 可用于需要多种颜色的装饰性照明系统。
    使用建议:
    - 散热管理: 由于高亮度可能产生较多热量,需注意适当的散热措施。
    - 安装布局: 建议使用制造商推荐的焊盘布局,以确保最佳的焊接效果和可靠性。

    5. 兼容性和支持


    - 兼容性: 该系列LED适用于标准的SMT生产流程,兼容大多数贴片机。
    - 技术支持: QT-Brightek提供详尽的技术支持文档和客户服务热线,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 低光输出。
    - 解决办法: 检查正向电流是否达到20mA,确认线路连接无误,避免外部因素干扰。

    - 问题2: LED变暗或失效。
    - 解决办法: 检查电路板上的焊点,确认没有虚焊或短路,同时注意是否有过高的工作温度导致的热降解。

    7. 总结和推荐


    综上所述,QBLP617Series 0602 LED凭借其高亮度、多色选择和广泛的应用场景,在市场上具备很强的竞争优势。对于需要高亮度和紧凑封装的应用场景,推荐使用此系列LED。此外,制造商提供了良好的技术支持和服务保障,使得产品在实际应用中的可靠性和稳定性得以保证。

QBLP617-IG参数

参数
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
视角 140°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
长*宽*高 1.6mm*1.2mm*600μm
通用封装 0602
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP617-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP617-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP617-IG QBLP617-IG数据手册

QBLP617-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
