QBLP631-O

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 605nm 140° 2V 20mA 带平顶,矩形 透明 无色,橙色 0805 标准安装,贴片安装 2mm*1.25mm*900μm
供应商型号: 4469633
供应商: 海外现货
标准整包数: 5

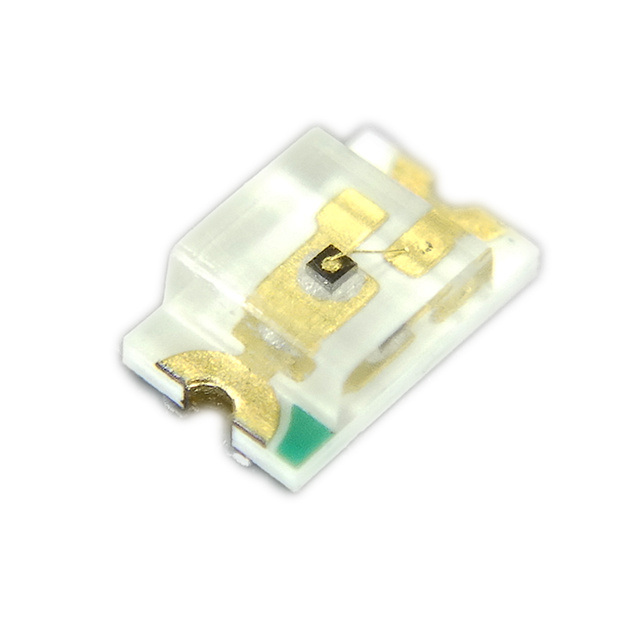

QT-BRIGHTEK 发光二极管 QBLP631-O

QBLP631-O概述

    QBLP631 Series 0805 LED 技术手册

    产品简介


    QBLP631系列0805 LED 是一款高亮度表面贴装LED,适用于0805封装。此系列LED提供了多种颜色选择,包括白色、蓝色、真绿色、红色、深红、黄绿色、黄色和橙色。这些LED具有水清透镜(除白色外),并以载带卷形式包装。它们采用InGaN技术制造蓝光、绿光和白光,采用AllnGaP技术制造红光、深红、黄绿色、黄色和橙色。该系列产品非常适合键盘背光和状态指示等应用。

    技术参数


    | 产品型号 | 工作电流(IF) (mA) | 正向电压(VF) (V) | 波长(λD) (nm) | 光通量(IV) (mcd) |

    | QBLP631-IW | 20 | 3.1 | - | 160 - 270 |
    | QBLP631-IB | 20 | 3.1 | 465 - 475 | 63 - 125 |
    | QBLP631-IG | 20 | 3.1 | 520 - 530 | 250 - 400 |
    | QBLP631-R | 20 | 2.0 | 615 - 630 | 63 - 100 |
    | QBLP631-S | 20 | 2.0 | 630 - 650 | 32 - 50 |
    | QBLP631-AG | 20 | 2.0 | 565 - 576 | 32 - 50 |
    | QBLP631-Y | 20 | 2.0 | 585 - 595 | 80 - 150 |
    | QBLP631-O | 20 | 2.0 | 600 - 610 | 100 - 160 |

    产品特点和优势


    - 超高亮度输出:具有高亮度输出,适用于需要强烈光线的应用场合。
    - 小型封装:尺寸为0.8mm高,适合空间有限的应用环境。
    - 广泛的颜色选择:涵盖各种颜色,满足不同需求。
    - 耐用性强:采用先进的InGaN和AllnGaP技术,确保产品长期稳定运行。
    - 符合多项认证:通过TS16949、ISO9001和RoHS认证,确保产品质量可靠。

    应用案例和使用建议


    QBLP631系列LED广泛应用于按键背光、状态指示等应用中。例如,在键盘背光设计中,这些LED能够提供均匀的照明效果。使用时建议注意以下几点:
    - 确保电路布局合理,避免过流导致LED损坏。
    - 在使用过程中要考虑到散热问题,特别是在连续工作时间较长的情况下。
    - 考虑到不同颜色的LED亮度差异,进行适当的亮度校准。

    兼容性和支持


    QBLP631系列LED可以与常见的电子元器件和设备兼容。QT-Brightek公司提供完善的技术支持,包括产品说明书、设计指南和故障排查指南。如果您在使用过程中遇到任何问题,可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查驱动电流是否正常,调整到合适值 |
    | LED出现闪烁 | 检查PCB板上电容和电阻值,确保匹配 |
    | LED发出异常颜色 | 确认焊接工艺和回流焊温度是否正常 |

    总结和推荐


    QBLP631系列0805 LED是一款高性能、多功能的LED产品,适合在各种环境中使用。其出色的亮度、稳定性和可靠性使其成为众多应用的理想选择。强烈推荐使用此产品来提升您的电子产品性能。无论是用于消费电子还是工业设备,QBLP631系列LED都能满足您的需求。

QBLP631-O参数

参数
波长 605nm
测试电流 20mA
显示颜色 无色,橙色
视角 140°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP631-O厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP631-O数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP631-O QBLP631-O数据手册
