QBLP677R-RGB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm(红色),525nm(绿色),470nm(蓝色) 120° 2V,3.1V,3.1V 20mA Red,20mA Green,20mA Blue 圆形,带平顶 扩散 白色,红,红色,绿,绿色,蓝,蓝色 PLCC-4 底座安装,贴片安装 3.2mm*2.8mm*1.95mm
供应商型号: 1516-1282-2-ND
供应商: Digi-Key
标准整包数: 2000

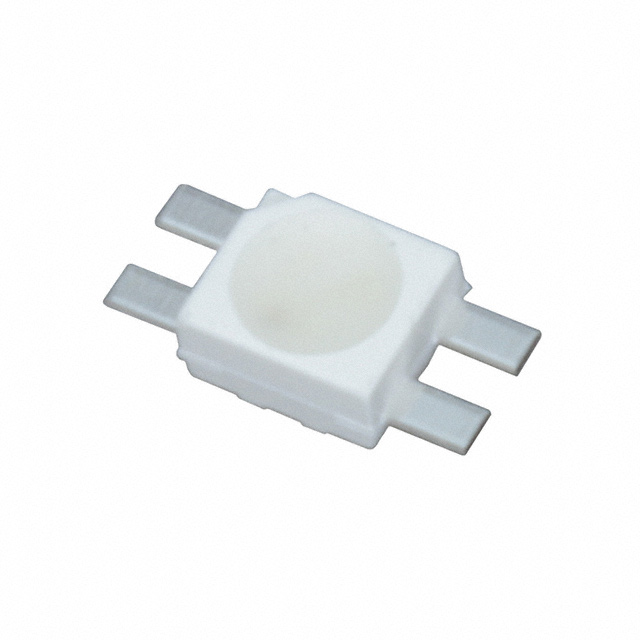

QT-BRIGHTEK 发光二极管 QBLP677R-RGB

QBLP677R-RGB概述

    QBLP677R-RGB PLCC4 Reverse Mount RGB LED

    产品简介


    QBLP677R-RGB PLCC4反向安装RGB LED 是一种高度集成的LED产品,具有白散射透镜和共阴极结构。它采用InGaN和AlInGaP技术制造,能够提供高亮度的红、绿、蓝三色光输出。这些LED适用于多种应用,如建筑照明、状态指示和色彩混合等。它们封装在带卷式包装中,便于自动化装配线上的处理和使用。

    技术参数


    | 参数 | 规格 |

    | 光学特性(TA=25°C)
    | - 红色 IF (mA) | 20 |
    - 最小:2.0V |
    - 最大:2.7V |
    - 主导波长:615-630nm |
    - 发光强度:490-700mcd |
    | - 真绿色 IF (mA) | 20 |
    - 最小:3.1V |
    - 最大:3.7V |
    - 主导波长:515-530nm |
    - 发光强度:1400-2300mcd |
    | - 蓝色 IF (mA) | 20 |
    - 最小:3.1V |
    - 最大:3.7V |
    - 主导波长:460-475nm |
    - 发光强度:290-460mcd |
    绝对最大额定值:
    - AlInGaP (红):Pd = 75mW, IF = 30mA, IFP = 100mA, VR = 5V
    - InGaN (蓝绿):Pd = 111mW, IF = 30mA, IFP = 100mA, VR = 5V
    - 高温操作范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +85°C
    - 表面贴装温度限制:260°C

    产品特点和优势


    QBLP677R-RGB PLCC4 RGB LED 具备以下特点和优势:
    - 高亮度输出:由于采用了InGaN和AlInGaP技术,这款LED能够提供高亮度的红、绿、蓝光输出。
    - 白散射透镜:透镜设计使得光线均匀扩散,适用于需要均匀光照的应用。
    - 共阴极设计:简化电路设计,提高可靠性。
    - 120度视场角:提供更宽广的视角,适合多种照明应用。
    - 三角形晶片布局:优化光线分布,提高色彩混合效果。
    - 反向安装:可实现灵活的安装方式,适应不同的应用需求。

    应用案例和使用建议


    这款LED广泛应用于以下几个方面:
    - 状态指示:在消费电子和工业控制面板中作为状态指示灯。
    - 背光应用:可用于各种LCD屏幕和仪表板的背光。
    - 建筑照明:用于建筑外观照明和装饰照明。
    使用建议:
    - 在焊接过程中,建议使用熔点在178~192°C之间的锡焊料,并遵循推荐的回流焊接曲线。
    - 根据具体应用场景,选择合适的发光强度和主导波长。

    兼容性和支持


    QBLP677R-RGB PLCC4 RGB LED 与其他标准PLCC4插座兼容,易于替换和集成到现有的电子系统中。制造商提供了详细的技术文档和客户支持服务,确保用户能够顺利进行产品应用。

    常见问题与解决方案


    1. 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格按照推荐的焊接温度和时间进行焊接,避免超过最高温度限制。
    2. 问题:光输出不稳定。
    - 解决方案:检查输入电流是否符合要求,并调整电路以确保稳定的驱动条件。
    3. 问题:色温偏差。
    - 解决方案:根据应用需求选择正确的主导波长和发光强度等级,进行细致调校。

    总结和推荐


    总体来看,QBLP677R-RGB PLCC4反向安装RGB LED 是一款功能强大、性能卓越的RGB LED,具备出色的高亮度输出和宽广的视场角。它的广泛应用范围和可靠的设计使其成为建筑照明、状态指示和色彩混合应用的理想选择。鉴于其优异的表现,强烈推荐在需要高性能RGB LED的应用中使用此产品。

QBLP677R-RGB参数

参数
视角 120°
透镜类型 扩散
Vf-正向电压 2V,3.1V,3.1V
透镜形状 圆形,带平顶
波长 620nm(红色),525nm(绿色),470nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
长*宽*高 3.2mm*2.8mm*1.95mm
通用封装 PLCC-4
安装方式 底座安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP677R-RGB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP677R-RGB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP677R-RGB QBLP677R-RGB数据手册

QBLP677R-RGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
