QBLP631-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 625nm 2V 20mA 带平顶,矩形 透明 无色,红色 0805 标准安装,贴片安装 2mm*1.25mm*800μm
供应商型号: 4469634
供应商: 海外现货
标准整包数: 5

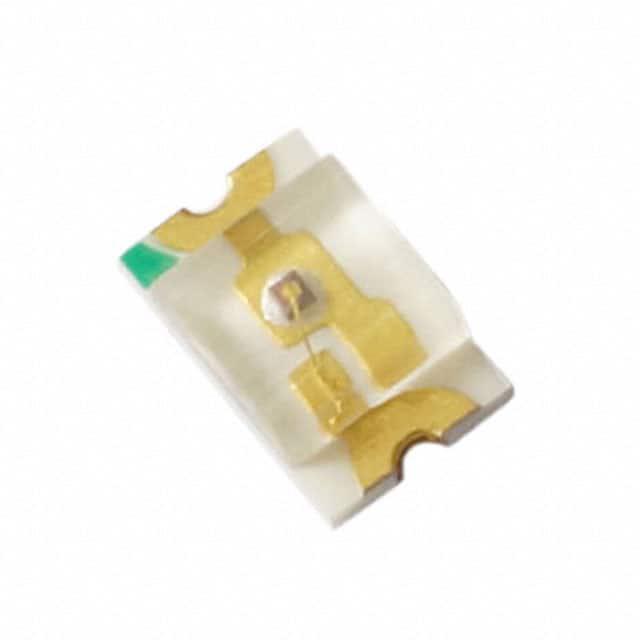

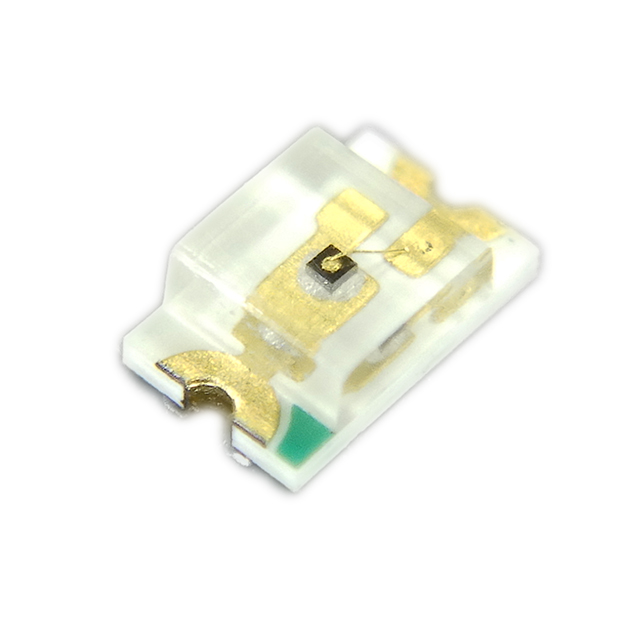

QT-BRIGHTEK 发光二极管 QBLP631-R

QBLP631-R概述

    QBLP631 系列 0805 LED 产品综述

    产品简介


    QBLP631系列是一款超亮0805贴片LED,主要应用于按键背光和状态指示等领域。该系列产品采用高度仅为0.8毫米的小尺寸封装,结合高亮度输出的特点,使其成为各种设备的理想选择。根据色彩的不同,QBLP631系列提供多种颜色选项,包括白色、蓝色、真绿色、红色、深红色、黄绿色、黄色和橙色。

    技术参数


    以下是QBLP631系列部分技术规格和技术参数的汇总:
    - 白光(IW):
    - 工作电流:20 mA
    - 正向电压:3.1-3.7 V
    - 波长:无(特殊标识)
    - 光强:160-270 mcd
    - 蓝光(IB):
    - 工作电流:20 mA
    - 正向电压:3.1-3.7 V
    - 波长:465-475 nm
    - 光强:63-125 mcd
    - 真绿光(IG):
    - 工作电流:20 mA
    - 正向电压:3.1-3.7 V
    - 波长:520-530 nm
    - 光强:250-400 mcd
    - 红光(R):
    - 工作电流:20 mA
    - 正向电压:2.0-2.5 V
    - 波长:615-630 nm
    - 光强:63-100 mcd
    此外,该系列产品支持TS16949、ISO9001认证,并符合RoHS标准。绝对最大额定值包括最大功率密度75mW(AlInGaP技术)或111mW(InGaN技术),最大正向电流30mA,最大脉冲正向电流125mA。

    产品特点和优势


    - 水清透镜(除了白色外)
    - 黄色透镜(用于白色)
    - 封装形式为盘带式
    - 小巧尺寸和高亮度,适用于各种便携式设备
    - InGaN技术,适用于蓝色、真绿色、白色
    - AllnGaP技术,适用于红色、深红色、黄绿色、黄色、橙色
    这些特点使得QBLP631系列在背光和状态指示应用中具有出色的表现。

    应用案例和使用建议


    应用案例
    - 背光应用:由于其小尺寸和高亮度的特点,QBLP631系列非常适合用于手机、平板电脑等便携式设备的键盘背光。
    - 状态指示:例如汽车仪表板、智能家居设备中的状态灯等。
    使用建议
    - 在焊接过程中,建议使用178~192°C范围内的焊锡,并按照推荐的回流焊曲线进行焊接,以确保最佳效果。
    - 在使用前,需要确认所选的颜色和光强满足设计要求。
    - 确保LED在规定的温度范围内正常工作,避免过热损坏。

    兼容性和支持


    QBLP631系列LED兼容标准的SMD焊接工艺,可以在标准的回流焊炉中进行焊接。此外,制造商提供了详细的焊接垫布局图和包装规格说明,确保用户可以方便地集成到电路板上。厂商还提供相应的技术支持和服务保障。

    常见问题与解决方案


    问题一:LED无法正常点亮
    - 解决方案:检查焊接是否到位,确保所有连接点没有虚焊。同时,确认输入电流是否达到规定的最小值。
    问题二:光强不足
    - 解决方案:确认使用了正确的光强等级,调整电源电流至合适的水平。如果仍然不够,考虑更换更高光强等级的产品。
    问题三:颜色偏差
    - 解决方案:检查所选用的颜色型号是否符合需求,重新检查焊接质量和电路连接情况。

    总结和推荐


    总体而言,QBLP631系列0805 LED以其小尺寸、高亮度及良好的电气特性和可靠性,在背光和状态指示应用中表现出色。无论是便携设备还是智能家居应用,这款产品都能为设计者提供卓越的光学性能。如果您正在寻找一款可靠的0805 LED解决方案,QBLP631系列无疑是一个值得考虑的选择。

QBLP631-R参数

参数
测试电流 20mA
显示颜色 无色,红色
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 625nm
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP631-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP631-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP631-R QBLP631-R数据手册

QBLP631-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
