QBLP679E-IGK

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 120° 3.3V 60mA 圆形,带平顶 绿色 PLCC-6 标准安装,贴片安装 5mm*5mm*1.6mm
供应商型号: 4469680
供应商: 海外现货
标准整包数: 1

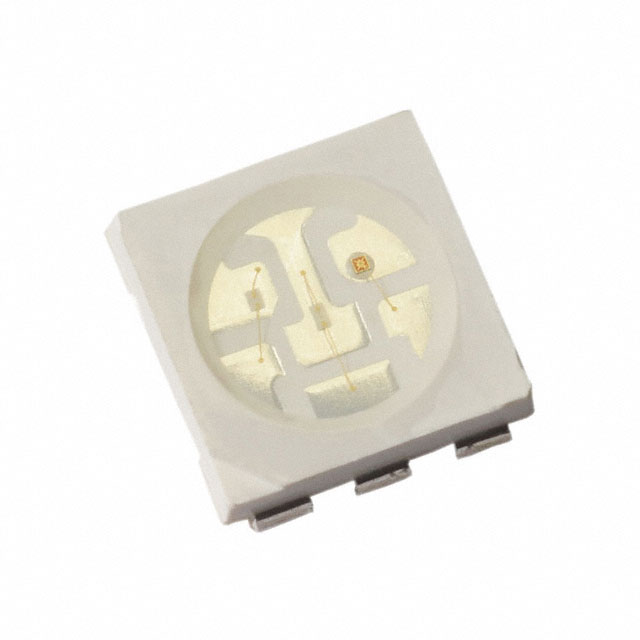

QT-BRIGHTEK 发光二极管 QBLP679E-IGK

QBLP679E-IGK概述

    QBLP679E-XXKseries PLCC6 LED:技术手册与应用指南

    1. 产品简介


    QBLP679E-XXKseries PLCC6 LED 是一种先进的LED产品,适用于多种应用场景。它采用超亮PLCC6封装技术,基于InGaN(氮化铟镓)材料,提供出色的亮度输出。这款LED具有120度的宽视角,适用于多种需求较高的应用场合。

    2. 技术参数


    - 基本参数:
    - 工作电流:60 mA
    - 最大电压:3.7 V
    - 最小电压:3.3 V
    - 发光波长(蓝色):462.5 nm 至 472.5 nm
    - 发光波长(绿色):520 nm 至 535 nm
    - 光通量(蓝色):780 mcd 至 1100 mcd
    - 光通量(绿色):3600 mcd 至 4700 mcd
    - 绝对最大额定值:
    - 功率:324 mW
    - 最大连续正向电流:90 mA
    - 最大瞬时正向电流:125 mA
    - 反向电压:5 V
    - 最高工作温度:+80°C
    - 存储温度范围:-40°C 到 +85°C
    - 热解熔温度:260°C
    - ESD防护等级:12000 V HBM(人体模型)

    3. 产品特点和优势


    - 超亮:采用了InGaN技术,提供高亮度输出。
    - 高可靠性:具有良好的耐温性能和ESD防护等级。
    - 多功能应用:适用于状态指示、工业设备背光及建筑照明等多种场景。
    - 符合标准:通过TS16949和ISO9001认证,并符合RoHS标准。

    4. 应用案例和使用建议


    应用场景:
    - 状态指示:适用于各种电子设备的状态指示。
    - 工业设备背光:为需要高质量照明的工业设备提供稳定的光源。
    - 建筑照明:适合用于室内和室外的各种装饰照明。
    使用建议:
    - 在设计电路时确保供电电压不超过3.7 V,电流不超过90 mA。
    - 考虑到LED的工作环境温度,选择合适的散热措施以保持长期稳定运行。
    - 在特定的应用场景中,如建筑照明,可能需要多个LED协同工作,此时需注意布局及散热设计。

    5. 兼容性和支持


    - 兼容性:与大多数PLCC6接口的PCB兼容。
    - 技术支持:QT-Brightek提供了详细的技术文档和支持服务,包括安装指导、使用手册和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发光强度不足 | 检查驱动电流是否达到规定值;检查焊接质量,确认无虚焊现象。 |
    | 发热严重 | 确保良好的散热设计,避免长时间过载使用。 |
    | 灯光颜色偏移 | 确认所选LED的色号范围是否与设计要求一致;检查驱动电流是否正确。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高亮度输出
    - 优良的耐用性和稳定性
    - 多功能性应用
    - 符合多项国际标准
    推荐:
    - 适用性:由于其优异的性能和广泛的应用范围,QBLP679E-XXKseries PLCC6 LED非常适合用于需要高性能LED的应用场合。
    - 推荐指数:★★★★★

QBLP679E-IGK参数

参数
显示颜色 绿色
视角 120°
透镜类型 -
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 525nm
测试电流 60mA
长*宽*高 5mm*5mm*1.6mm
通用封装 PLCC-6
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP679E-IGK厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP679E-IGK数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP679E-IGK QBLP679E-IGK数据手册

QBLP679E-IGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
