8015-1

产品分类: 原型开发工具
厂牌: VECTOR ELECTRONICS
产品描述: FR4 General Purpose PCB Board with Hole Per Pad
供应商型号: 4719839
供应商: 海外现货
标准整包数: 1
VECTOR ELECTRONICS 原型开发工具 8015-1

8015-1概述

    VECTORBORD® CIRCBORDTM 技术手册

    产品简介

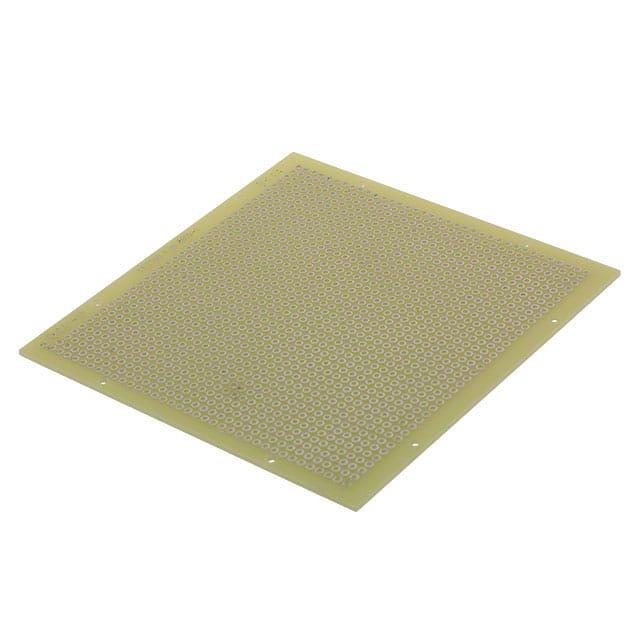

    VECTORBORD® CIRCBORDTM 是一种用于电路设计的印刷电路板(PCB),型号为8015-1。这款电路板主要用于电子工程领域的原型开发和实验设计,适用于高密度应用场合。它的基本结构包括4英寸×4英寸的区域,每个孔直径为0.042英寸,网格间距为0.100英寸×0.100英寸。电路板采用单面布局,每孔周围都有一个隔离的圆形焊盘,直径为0.080英寸,方便组件放置并提供扩展面积以满足高密度需求。

    技术参数


    - 尺寸:4.0英寸 × 4.0英寸 × 0.062英寸
    - 孔直径:0.042英寸 (1.0668毫米)
    - 网格间距:0.100英寸 × 0.100英寸 (2.54毫米 × 2.54毫米)
    - 材料:FR4环氧玻璃(MIL-P-13949型Gf)
    - UL阻燃等级:94V-0
    - 连接点数量:72个
    - 接线终端:T44, T46, T49, T68
    - 焊接终端:T42-1, K24C
    - 插针:R32

    产品特点和优势


    VECTORBORD® CIRCBORDTM 电路板的独特之处在于其每孔周围的隔离圆形焊盘,这使得它在高密度电路设计中表现出色。这种设计不仅提供了可靠的电气连接,还方便了布线和焊接操作。此外,它具备UL 94V-0阻燃等级,保证了使用的安全性。

    应用案例和使用建议


    VECTORBORD® CIRCBORDTM 广泛应用于各种原型开发和实验室项目中。对于需要高密度布线的应用,如高速信号处理或复杂的集成电路设计,该电路板非常适合。使用时,建议合理规划布线路径以避免信号干扰,并确保适当的焊点设计以提高可靠性和稳定性。

    兼容性和支持


    VECTORBORD® CIRCBORDTM 支持多种电子元件的连接,包括常用的接线终端和焊接终端。厂商提供详尽的技术文档和支持服务,用户可以访问官方网站获取更多信息和技术支持。

    常见问题与解决方案


    1. 问:如何确定正确的孔径和间距?
    - 答:根据设计需求选择合适的孔径和间距,通常可以在产品手册中找到推荐值。
    2. 问:焊接终端不牢固怎么办?
    - 答:确保焊点清洁且正确使用焊锡膏;如果需要,可以重新焊接并确保足够的焊接时间。
    3. 问:如何预防短路?
    - 答:在布线过程中仔细规划路径,避免过长或交叉的导线,使用隔板或隔离带来保护敏感区域。

    总结和推荐


    VECTORBORD® CIRCBORDTM 是一款高性能的电路板,适合各种高密度应用。其独特的设计、可靠的电气性能和广泛的应用范围使其在市场上具有很强的竞争力。如果你正在进行复杂电路的设计或需要高密度布线解决方案,这款电路板将是一个不错的选择。强烈推荐给需要高效、安全电路设计的专业人士。

8015-1参数

参数
长*宽*高 101.6mm(长度)*101.6mm(宽度)
零件状态 在售
包装方式 散装

8015-1厂商介绍

Vector Electronics是一家电子元器件分销商,专注于为全球客户提供广泛的电子元件。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和能量存储。
2. 主动元件:如晶体管、二极管、集成电路等,它们在电子电路中扮演着放大、开关等关键角色。
3. 连接器和电缆:用于连接不同的电子组件,确保信号和电源的传输。
4. 传感器:检测环境变化,如温度、压力、光线等,广泛应用于自动化和监控系统。
5. 电源管理产品:包括电池、电源适配器等,为电子设备提供稳定的电力供应。

Vector Electronics的优势在于:

- 供应链管理:拥有强大的供应链网络,确保元件的及时供应。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保元件的可靠性和耐用性。
- 定制服务:根据客户需求提供定制化的解决方案。

通过这些优势,Vector Electronics致力于为客户提供高效、可靠的电子元件供应服务。

8015-1数据手册

厂牌 PDF简要描述 下载
VECTOR ELECTRONICS 原型开发工具 VECTOR ELECTRONICS 8015-1 8015-1数据手册

8015-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
