2200-000302

产品分类: 其他工具
厂牌: STORM INTERFACE

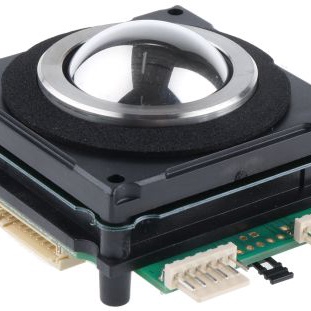

产品描述: Storm轨迹球 38mm直径
供应商型号: 4406812
供应商: 欧时
标准整包数: 1
STORM INTERFACE 其他工具 2200-000302

2200-000302概述

    2200 Keyboard -Trackerball Supplement
    Application / Engineering Manual

    1. 产品简介


    该文档提供的是Keymat Technology Ltd.所生产的Storm数据输入产品的安装及应用指南。本文档旨在为参与Storm数据输入产品安装或应用的工程人员提供指导。所有包含在文档内的信息、数据和插图均为Keymat Technology Ltd.专属财产,仅用于上述描述的用途。文档中的数据可能随时进行修订、重新发行或撤回。尽管我们努力确保文档发布时的信息准确无误,Keymat Technology Ltd.不对任何错误或遗漏负责。文中提及的商标均为其各自所有者的财产。
    Storm Trackball系列(如应用于Storm 2200键盘)包含多个耐用的球形鼠标。这些设备专为公共访问应用程序设计,可选择黑色酚醛树脂球或经过特殊处理的钢球。每种型号都配有自调整密封圈,使设备达到IP65防护等级,并确保在各种操作条件下球体可以平稳准确地运行。此外,所有设备均配备不锈钢防损板,通过将冲击负荷直接传递到不锈钢键盘前面板,从而防止对轨迹球组件造成损害。

    2. 技术参数


    机械
    - 球尺寸:38.1mm ±0.05mm
    - 跟踪力:50克(各方向)
    - 球速度:最大250rpm
    - 密封材料:PTFE低摩擦填充物
    - 球材料:酚醛树脂或表面处理过的钢
    - 主体材料:阻燃聚合物UL94 - V-0
    - 前缘材料:不锈钢
    - 轴材料:不锈钢
    - 防损板材料:不锈钢
    电气
    - 供电电压:5.0V直流±10%
    - 分辨率:150脉冲/球旋转
    - 开关去抖动:上升沿和下降沿30毫秒
    - 供电电流(协议):最大15毫安
    - 供电电流(USB挂起模式):最大450微安
    - 按钮上拉电阻:约7千欧姆
    - 最小输出高电压(数据、时钟):4.5伏
    - 最大输出低电压(数据、时钟):0.8伏
    环境
    - 存储温度:-25°C至+85°C
    - 工作温度:0°C至+70°C
    - 湿度:最高95%,不凝结
    - 静态球负载:最大1000牛顿
    - 密封:静态IP65,旋转IP54
    - 冲击球负载:最大10焦耳
    - 使用寿命:最小1000万次球旋转

    3. 产品特点和优势


    - 高耐用性:采用自调整密封圈,IP65防护等级,适用于恶劣环境。
    - 安全性:配备不锈钢防损板,防止滥用导致的损坏。
    - 多协议支持:提供PS/2和USB接口,可选配Microsoft兼容串行(RS232)接口。
    - 易维护性:无需常规维护,只需定期清洁。
    - 长寿命:最低1000万次球旋转使用寿命,保证长期稳定运行。

    4. 应用案例和使用建议


    - 公共访问点:适合机场、图书馆、自助服务亭等公共场所。
    - 工业控制台:适用于工厂自动化控制系统,需要耐久和可靠的操作。
    - POS系统:可作为销售点系统的输入设备,减少故障率,提高用户体验。

    使用建议:
    - 在安装时务必正确连接电缆,并确保电源电压和接口类型符合设备要求。
    - 定期清洁球体,避免灰尘积累影响操作精度。
    - 在高使用频率的应用中,定期检查并清除球体上的小碎屑,以保持顺畅的操作。

    5. 兼容性和支持


    - 兼容性:支持PS/2和USB接口,可选Microsoft兼容串行接口。
    - 支持:Keymat Technology Ltd. 提供技术支持和配件订购服务,如需更多帮助请联系当地经销商。

    6. 常见问题与解决方案


    - 问:如何选择多种协议的轨迹球?
    - 答:设备在开机时自动选择USB或PS/2协议,无需设置DIP开关。
    - 问:为什么我的轨迹球没有驱动盘?
    - 答:我们的产品设计为使用内嵌驱动程序,无需额外软件安装。
    - 问:USB端口连接后轨迹球不工作怎么办?
    - 答:确保操作系统支持USB(例如Windows 98或更高版本),避免使用早期版本的操作系统。
    - 问:需要对轨迹球进行日常维护吗?
    - 答:不需要,除定期清洁外,无需其他维护。
    - 问:使用过程中如果液体进入轨迹球会怎样?
    - 答:设备尾部有集水槽,可以有效防止液体渗入内部电路。
    - 问:如何禁用右键功能?
    - 答:移除连接到P1插头Pin 4的连线即可。

    7. 总结和推荐


    这款Storm轨迹球凭借其出色的耐用性、多功能性和易维护性,在公共访问点、工业控制台和POS系统等领域具有显著优势。特别是其在恶劣环境下表现出来的可靠性,使其成为许多应用场景的理想选择。因此,我强烈推荐使用这款产品,以满足您在各类应用场合中的需求。

2200-000302参数

参数
长*宽*高 60mm*60mm*25mm
