150816

产品分类: ESD保护
厂牌: SCS
产品描述:
供应商型号: 2907640
供应商: element14
标准整包数: 1
SCS ESD保护 150816

150816概述

    透明金属外屏蔽袋产品技术手册

    1. 产品简介

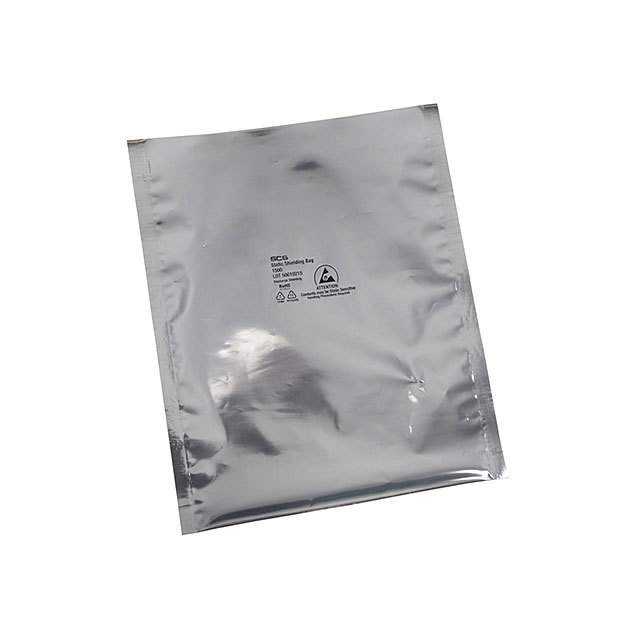

    透明金属外屏蔽袋是一种用于包装和存储静电敏感物品的防静电袋。这些袋子通常用于非静电防护区域(非ESD保护区域)内。袋子外部印有静电防护标志和批次代码以方便追踪。开放式顶袋和拉链顶袋两种款式可供选择,袋子可通过热封方式密封。

    2. 技术参数


    以下是根据技术手册整理的主要技术规格和参数:
    - 尺寸公差
    - 宽度:-0,+0.250英寸(开放顶袋)
    - 长度:±0.125英寸(开放顶袋)
    - 密封宽度:±0.125英寸(开放顶袋)
    - 物理性能
    - 刺穿强度:10磅(约44牛顿),测试方法:MIL-STD-3010 方法 2065
    - 密封强度:14磅(约62牛顿),测试方法:ASTM D882
    - 厚度:3密耳(约0.0762毫米),允许偏差±10%,测试方法:MIL-STD-3010 测试方法 1003 方法 B
    - 标记附着力:通过,测试方法:IPC-TM-650 2.4.1
    - 透明度:40%,测试方法:Tobias
    - 电气性能
    - 放电屏蔽:小于10纳焦(nJ),测试方法:ANSI/ESD STM11.31
    - 内表面电阻率:1 x 10^4 至 < 1 x 10^11 欧姆,测试方法:ANSI/ESD STM11.11
    - 外表面电阻率:1 x 10^4 至 < 1 x 10^6 欧姆,测试方法:ANSI/ESD STM11.11
    - 电压保留:小于100伏特,测试方法:1410.515 Rev 2
    - 清洁度
    - 硅酮:未检测到,测试方法:ASTM-E168 (FTIR)
    - 热封条件
    - 温度:300°F – 375°F(149°C – 190°C)
    - 时间:0.5 – 3.5秒
    - 压力:30 – 70 PSI(206 – 482 KPa)

    3. 产品特点和优势


    - 防静电设计:采用多层复合材料(顶层涂料、金属层、聚酯、聚乙烯),确保良好的静电屏蔽效果。
    - 多功能包装:适用于商业用途,符合ANSI/ESD S20.20 包装标准、ANSI/ESD S541 和静电控制袋ANSI/ESD S11.4 Level 3。
    - 环保材料:不含RoHS 2受限材料、REACH高关注度物质及冲突矿物。
    - 可靠性高:通过多项严格测试,确保在不同环境下的可靠性能。

    4. 应用案例和使用建议


    - 应用案例:适用于电子制造、运输和仓储过程中的静电敏感元件保护。
    - 使用建议:
    - 存储时避免重物挤压,以减少刺穿风险。
    - 确保热封温度和时间符合要求,以保证良好的密封性能。
    - 使用前检查包装上的批次代码,确保产品的追溯性和合规性。

    5. 兼容性和支持


    - 兼容性:本产品适用于各类电子元件的储存和运输。
    - 支持:制造商提供相应的技术支持和售后服务,确保用户能够获得及时的帮助。

    6. 常见问题与解决方案


    - Q: 如何检查袋体是否已损坏?
    - A: 可通过目视检查袋体外观,确保没有明显的破损或划痕。若需进一步确认,可进行密封强度测试。

    - Q: 热封时温度过低导致密封不良怎么办?
    - A: 调整热封机的温度至推荐范围(300°F – 375°F),并确保封口时间和压力均符合要求。

    7. 总结和推荐


    该产品是一款高性能的静电防护袋,特别适用于对静电敏感元件的保护和储存。其卓越的防静电性能和环保材料使其在市场上具有较强的竞争力。强烈推荐在相关行业应用中使用此产品,以确保元件的安全存储和运输。

150816参数

参数
零件状态 在售

150816厂商介绍

SCS公司(Scientific Computer Systems, Inc.)是一家全球领先的高性能计算解决方案提供商,专注于为科研、工程和商业领域提供先进的计算技术和服务。SCS主营产品包括高性能计算硬件、软件和集成系统,涵盖以下几个分类:

1. 高性能计算(HPC)系统:提供定制化的高性能计算集群,包括处理器、存储和网络解决方案,以满足不同规模和性能需求。

2. 存储解决方案:提供高性能、高可靠性的存储系统,支持大规模数据处理和分析。

3. 软件和服务:提供优化的计算软件和专业服务,帮助客户提高计算效率和准确性。

4. 云计算和虚拟化:提供云服务和虚拟化技术,使客户能够灵活地扩展计算资源。

SCS的优势在于:

- 技术创新:不断研发新技术,以保持在高性能计算领域的领先地位。
- 定制化服务:根据客户需求提供定制化的解决方案,确保满足特定应用的性能和成本效益。
- 专业团队:拥有一支经验丰富的技术团队,提供从咨询到实施的全方位服务。
- 全球网络:在全球范围内拥有服务网络,能够快速响应客户需求。

SCS通过这些优势,帮助客户在科研、工程设计、数据分析等领域实现更高效、更精确的计算,推动科技进步和商业创新。

150816数据手册

厂牌 PDF简要描述 下载
SCS ESD保护 SCS 150816 150816数据手册

150816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.9923 ¥ 351.4756
10+ $ 34.8577 ¥ 291.7589
20+ $ 34.1603 ¥ 285.9213
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 351.47
