PW0268

产品分类: 距离传感器
厂牌: PRO-WAVE ELECTRONICS/台湾普崴电子
产品描述:
供应商型号: 1007371
供应商: 海外现货
标准整包数: 1

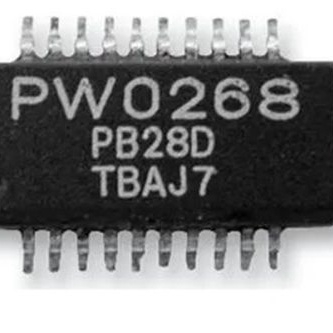

PRO-WAVE ELECTRONICS/台湾普崴电子 距离传感器 PW0268

PW0268概述

    PW0268 超声波测距集成电路技术手册

    产品简介


    PW0268 是一款超声波测距集成电路(Ultrasonic Sonar Ranging IC),采用 SSOP20 封装。它主要应用于汽车倒车辅助系统、电子卷尺及其他超声波测距装置。PW0268 集成了多种功能,以增强其性能并简化使用。

    技术参数


    - 工作电压: 6 - 12Vdc 单电源
    - 工作频率: 最高达 200KHz 的宽带输出
    - 可调电阻电容振荡器: 补偿因温度变化引起的换能器谐振频率漂移
    - 高增益放大器: 时间控制下分 32 步调节
    - 集成带通滤波器: 减少外部组件数量
    - 双向 I/O 引脚: 简化发送脉冲和接收回波的控制功能
    - 可调系统时钟: 控制传输脉冲的数量、时间控制增益放大器斜率及脉冲重复率
    - 工作温度范围: -40°C 至 85°C

    产品特点和优势


    1. 温度补偿功能: 自动跟踪并补偿温度变化引起的换能器谐振频率漂移。
    2. 高增益放大器: 可通过调整系统时钟频率来修改增益斜率。
    3. 集成带通滤波器: 可通过更改外部组件进行自定义应用调整。
    4. 双向 I/O 引脚: 简化了控制功能。
    5. 自动频率跟踪电路: 实现驱动源输出频率与换能器谐振频率的匹配。

    应用案例和使用建议


    - 汽车倒车辅助系统: 使用推荐值调整电阻电容即可满足要求。
    - 电子卷尺: 对于 18 米长距离测量,设置系统时钟频率为 60kHz,最小脉冲重复率为 167ms。

    兼容性和支持


    - 该产品与其他电子元器件具有良好的兼容性,适用于多种应用场景。
    - 厂商提供技术支持和维修服务。

    常见问题与解决方案


    - Q: 如何调整增益斜率?
    A: 通过调整系统时钟频率来实现。
    - Q: 如何进行温度补偿?
    A: 添加双二极管和一个电阻,连接到 DRIVERO 和 Ftrace 端口。

    总结和推荐


    PW0268 超声波测距集成电路具备强大的温度补偿功能和高精度测量能力,适用于各种超声波测距应用。其丰富的功能和易于配置的特点使其在市场上具有很强的竞争力。建议在需要高精度和可靠性的超声波测距应用中使用 PW0268。
    产品优点:
    - 温度补偿功能强大
    - 高增益放大器和时间控制增益放大器
    - 易于配置和使用
    推荐:
    鉴于其高精度和可靠的性能,PW0268 超声波测距集成电路是一款值得推荐的产品。

PW0268参数

参数
最大工作供电电压 -
最小工作供电电压 -
输出类型 -
感应距离 -
最大供电电流 -
长*宽*高 8.6614mm*3.9116mm*1.7526mm
通用封装 SSOP-20
包装方式 托盘

PW0268数据手册

厂牌 PDF简要描述 下载
PRO-WAVE ELECTRONICS/台湾普崴电子 距离传感器 PRO-WAVE ELECTRONICS/台湾普崴电子 PW0268 PW0268数据手册

PW0268封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.3133
10+ ¥ 55.8327
25+ ¥ 55.8327
50+ ¥ 54.8357
100+ ¥ 53.8387
250+ ¥ 53.8387
500+ ¥ 53.8387
库存: 524
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.31
