首页  >  产品百科  >  1.5M24-N1

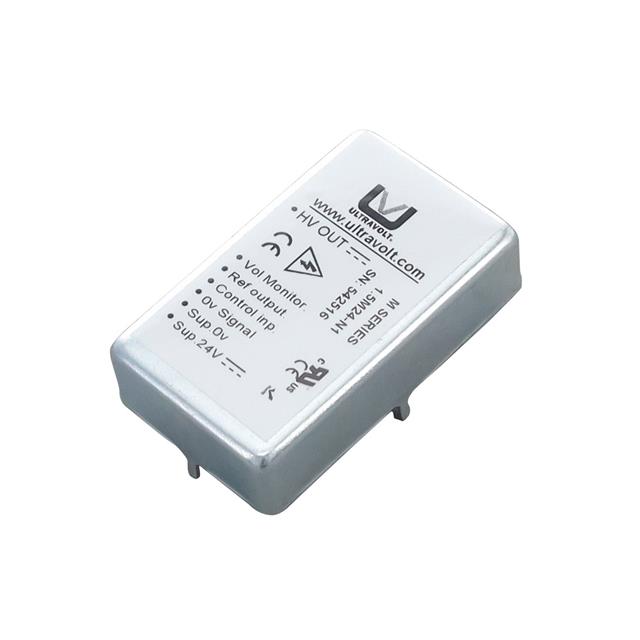

1.5M24-N1

产品分类: DC-DC稳压器
厂牌: ADVANCED ENERGY
产品描述: Negative 1 1.5KV 0 V to - 1.5 kV 26V 22V 通孔安装 47mm*28mm*12.5mm
供应商型号: N-1.5M24-N1
供应商: 云汉优选
标准整包数: 1
ADVANCED ENERGY DC-DC稳压器 1.5M24-N1

1.5M24-N1概述

    # Ultravolt M系列微型高压电源模块技术手册解读

    产品简介


    Ultravolt M系列是Advanced Energy公司推出的一系列微型、微尺寸的高压电源模块,适用于需要从0到3000伏特的偏置电压以及仅需极小电流(16.4立方厘米或1.00立方英寸)的应用场景。其高度不足12.7毫米(0.5英寸),非常适合低轮廓设计需求。这些模块提供了多种型号选择,输出电压范围从600伏至3000伏,适合广泛的应用领域。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 输入电压 | 5 ±0.5 V(仅限2-3 kV)、12 ±1 V、15 ±1 V、24 ±2 V | VDC |
    | 输出功率 | 0.5 W、0.8 W、1 W | W |
    | 输出电流 | 根据具体型号不同,范围为0.167 mA至0.50 mA | mA |
    | 负载电压调节 | <0.01%满输出电压 | % |
    | 线电压调节 | <0.01%满输出电压 | % |
    | 剩余纹波 | <0.01%,峰峰值 | % |
    | 温度系数 | 100 ppm/°C | ppm/°C |
    | 工作温度 | -10至+65°C | °C |
    | 存储温度 | -40至+70°C | °C |

    产品特点和优势


    Ultravolt M系列具有多项突出的技术特点,使其在市场上具备很强的竞争优势。例如,它拥有从600伏到3000伏的不同输出电压选项,并且每种型号都配备了良好的线性和负载调节性能。此外,该系列产品还具备过压保护、持续短路保护以及自动恢复输出电压等功能,确保了设备的安全性和可靠性。同时,该系列模块体积小巧轻便,成本低廉,特别适合空间有限的应用场合。

    应用案例和使用建议


    Ultravolt M系列广泛应用于各类高科技领域,如静电夹具、手持式X射线荧光分析仪、雪崩光电二极管等。对于需要高精度控制的应用场景,可以考虑通过调节参考电压来实现更精确的电压控制。另外,在某些情况下,添加屏蔽飞线头附件有助于提高系统的抗干扰能力。

    兼容性和支持


    Advanced Energy公司为Ultravolt M系列提供了全面的支持服务,包括但不限于软件升级、硬件维修和技术咨询等。此外,该产品已获得UL/cUL认证,并符合IEC-60950-1及CE标志(低压指令和RoHS合规)。如果您的项目涉及多个国家和地区,则可能需要检查当地的销售政策以确保符合当地法律法规要求。

    常见问题与解决方案


    - 问题: 在使用过程中发现设备突然断电。
    - 解决方案: 检查输入电源是否稳定;确认所有连接处无松动现象;查看是否有外部因素导致过流保护启动。

    - 问题: 设备工作时噪音较大。
    - 解决方案: 确保周围环境清洁,避免灰尘积聚;调整适当的散热措施以减少热噪声影响。

    总结和推荐


    总体而言,Ultravolt M系列凭借其紧凑的设计、优异的性能表现以及多样化的产品规格,在众多高压电源解决方案中脱颖而出。如果您正在寻找一款既能满足严格技术指标又能适应复杂工作条件的小型化高压电源,则此款产品无疑是一个值得信赖的选择。强烈推荐给那些对产品质量有着极高要求并希望长期合作的企业客户。

1.5M24-N1参数

参数
开关频率 -
最大输入电压 26V
最小输入电压 22V
拓扑 -
最大输出电压 1.5KV
功能 -
输出数量 1
同步整流器 -
输出类型 Negative
最小输出电压 0 V to - 1.5 kV
长*宽*高 47mm*28mm*12.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

1.5M24-N1厂商介绍

Advanced Energy(AE)是一家全球领先的高性能电源和控制解决方案供应商,服务于半导体、工业、医疗和科学市场。公司的产品主要分为以下几类:

1. 电源:提供广泛的直流电源解决方案,包括可编程电源、开关电源和电池充电器等,广泛应用于半导体制造、科研、医疗设备等领域。

2. 控制:提供精密的控制解决方案,如射频电源、感应加热电源和过程控制产品,服务于半导体制造、材料加工和工业自动化等行业。

3. 测量和监控:提供高精度的测量和监控设备,如电流和电压传感器,用于确保电源系统的稳定性和安全性。

4. 服务和支持:提供全面的客户服务和技术支持,包括维修、升级和培训等,以确保客户设备的高效运行。

Advanced Energy的优势在于其创新技术、高质量的产品和全球服务网络。公司致力于为客户提供定制化的解决方案,以满足其特定的应用需求。此外,AE还注重可持续发展,通过提供能效高的电源产品,帮助客户降低能耗和减少碳足迹。

1.5M24-N1数据手册

厂牌 PDF简要描述 下载
ADVANCED ENERGY DC-DC稳压器 ADVANCED ENERGY 1.5M24-N1 1.5M24-N1数据手册

1.5M24-N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 275.7696 ¥ 2344.0416
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2344.04
直接购买
加入购物车
