首页  >  产品百科  >  O/P 2

O/P 2

产品分类: 开关电源
厂牌: VOX POWER
产品描述: Vox Power 150W开关电源, O/P 2系列, 12V 直流输出电压 15A输出电流, 1输出点
供应商型号: 7538041
供应商: 海外现货
标准整包数: 1

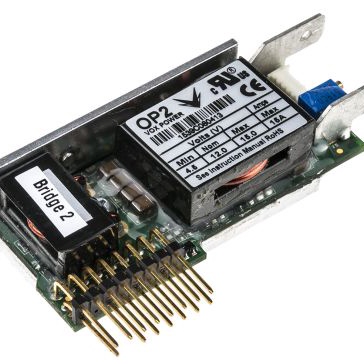

VOX POWER 开关电源 O/P 2

O/P 2概述

    NEVO600 Series 技术手册解析



    产品简介



    NEVO600系列是由Vox Power Ltd生产的电源模块。作为一款高效能的DC-DC转换器,它被广泛应用于各种电子设备中,例如工业自动化、通信系统、医疗设备及测试测量仪器。该系列产品通过提供稳定可靠的输出电压和电流,满足了众多应用场景对高性能电源的需求。


    技术参数



    - 输出电压范围: 12V 至 15V
    - 额定电流: 15A
    - 平均输出功率: 150W
    - 峰值输出功率: 在50%占空比下,<5秒内可达225W
    - 初始电压精度: 工厂预设单位±0.5%
    - 负载调节: ±100mV(在感测终端处测量)
    - 线路调节: ±0.1%Vnom(在感测终端处测量)
    - 交叉调节: ±0.2%Vnom(在感测终端处测量)
    - 最小负载: 0W
    - 温度系数: ±0.02%/°C
    - 纹波与噪声: 20MHz带宽,峰峰值为1%Vnom
    - 瞬态响应: 负载从25%至75%变化时,上升速度为0.5A/us,在100us内恢复到设定值的10%以内
    - 启动上升时间: 单调从10%上升到90%,1.5ms至3.5ms
    - 启动过冲: 最大为0.1%Vset
    - 启动延迟: 从AC到PG为600ms至750ms,从EN到PG为15ms至20ms
    - 电流共享精度: ±5%Imax
    - 开路感测偏移: 开路状态下的电压偏移为±2%Vnom
    - 保持电压: 12.5V
    - 接地隔离: 每个终端为250V
    - 过流保护: 额定电流的105%至125%
    - 反向电流保护: 额定电流的-6%至0%
    - 短路保护(浪涌模式): 周期为125ms,占空比为3%
    - 过压保护: latching模式,阈值为18V
    - 过温保护: latching模式,内部监测,阈值为115°C至125°C
    - 感测电缆保护: 正极:-1V至2V;负极:-1V
    - 电源良好阈值: 仅低阈值,为90%Vset
    - 电流输出信号: ISIG=0.6+IOUT/(IRTD1.25),0至110%Irated
    - 电流限制控制: ILMT=(VCTRL-0.6)IRTD*1.25,0至110%Irated
    - 远程电压控制: VOUT=VSET((1.8-VCTRL)/0.6),0至300%Vset
    - 偏置供应: 10mA最大值,4.5V至5.2V
    - 可靠性: 40°C,80%负载时为1FPMH
    - 保修: 两年
    - 线径尺寸: 16AWG 至 10AWG
    - 重量: 60克
    - 尺寸: 60mm x 35mm x 17mm


    产品特点和优势



    - 高稳定性: 输出电压精确度为工厂预设单位±0.5%,确保了输出的稳定性。
    - 宽工作范围: 支持的输出电压范围从12V到15V,适用于不同场合的供电需求。
    - 高效的峰值输出能力: 在50%占空比下,可以达到高达225W的峰值输出功率。
    - 先进的保护机制: 包括过压保护、过流保护、反向电流保护和短路保护(浪涌模式),提供了全面的安全保障。
    - 易于调整: 支持手动电压调节,可通过11圈电位器进行0.954V/转的精细调整。


    应用案例和使用建议



    NEVO600系列广泛应用于工业自动化、通信系统、医疗设备及测试测量仪器中。例如,在自动化生产线中,它可以提供稳定的电源来驱动各种传感器和执行器。在使用过程中,为了确保最佳性能和延长使用寿命,建议定期检查电源模块的连接线和散热装置,并在高温环境下加强散热措施。


    兼容性和支持



    NEVO600系列的设计充分考虑了与其他电子元件的兼容性,确保了广泛的应用范围。此外,Vox Power Ltd提供2年的保修期,并且持续更新产品规格和技术文档,确保客户能够获得最新的技术支持。


    常见问题与解决方案



    - Q: 如何校准输出电压?
    A: 可以通过旋转手动电压调节电位器进行校准,每转动一圈电压变化约为0.954V。
    - Q: 如何判断电源模块是否正常工作?
    A: 通过检查电源良好的LED指示灯是否亮起,确认模块已正常上电。
    - Q: 当发生过流情况时如何处理?
    A: 模块会自动进入保护模式,此时需要断电后重新启动。


    总结和推荐



    综上所述,NEVO600系列凭借其出色的性能、稳定性和全面的保护机制,在多种应用场合中展现出了显著的优势。推荐所有需要高可靠性和高效能电源的用户选用该系列产品。

O/P 2参数

参数
最大输入电压 -
电压-输出1 -
负载调节 -100%~100mV
电流-输出2 -
输出功率 -
电流-输出1 -
电压-输出2 -
电压-输出4 -
电压-输出3 -
输出数量 1
最小输入电压 -
长*宽*高 60mm*35mm*17mm
安装方式 支架安装

O/P 2厂商介绍

VOX Power是一家领先的电源解决方案提供商,专注于研发和生产高品质的电源适配器、电池充电器、开关电源和电源管理系统。公司主营产品分为以下几类:

1. 电源适配器:提供各种输入电压和输出功率的适配器,适用于家用电器、办公设备、医疗设备等。

2. 电池充电器:为各种类型的电池提供充电解决方案,包括锂电池、镍氢电池等,广泛应用于移动设备、电动工具等领域。

3. 开关电源:提供高效、稳定的开关电源产品,适用于工业自动化、通信设备、LED照明等。

4. 电源管理系统:提供智能电源管理解决方案,实现能源优化和设备保护。

VOX Power的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。

2. 质量可靠:严格的质量控制体系,确保产品在各种环境下稳定运行。

3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。

4. 快速响应:高效的供应链管理和客户服务,确保快速响应客户需求。

O/P 2数据手册

厂牌 PDF简要描述 下载
VOX POWER 开关电源 VOX POWER O/P 2 O/P 2数据手册

O/P 2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 524.355
10+ ¥ 513.8711
50+ ¥ 503.589
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 524.35
