O/P 4

产品分类: 开关电源
厂牌: VOX POWER
产品描述: Vox Power 1.2 kW, 150 W开关电源, O/P 4系列, 18 → 58V输出电压 3.75A输出电流, 1输出点
供应商型号: 7538048
供应商: 欧时
标准整包数: 1

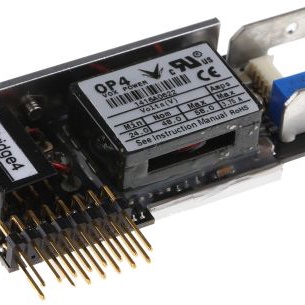

VOX POWER 开关电源 O/P 4

O/P 4概述

    NEVO600 SERIES 输出电源模块技术手册

    1. 产品简介


    NEVO600系列输出电源模块是Vox Power Ltd.生产的一款高性能电源产品,主要用于提供稳定的直流输出电压。该模块广泛应用于通信设备、工业自动化系统、医疗设备及测试仪器等领域。其主要功能包括提供精确的电压和电流输出,支持多种保护机制,确保在复杂环境下稳定运行。

    2. 技术参数


    - 输出电压范围: 见表1(范围为48V至58V)
    - 额定电流: 3.75A
    - 平均输出功率: 150瓦
    - 峰值输出功率: 短时间不超过5秒内可达225瓦(50%占空比条件下)
    - 初始电压精度: 工厂预设,误差±0.5%
    - 手动电压调节: 使用旋钮调节,每转3.6V
    - 负载调整率: ±300mV
    - 线路调整率: ±0.1%Vnom
    - 交叉调整率: ±0.2%Vnom
    - 最小负载: 0瓦
    - 温度系数: ±0.02%/°C
    - 纹波和噪声: ≤1%Vnom(20MHz带宽下)
    - 瞬态响应: 负载从25%到75%,上升速率0.25A/us时,响应时间100us内恢复至10%以内
    - 开启上升时间: 1.5ms至3.5ms(单调性)
    - 开启过冲: ≤0.1%Vset
    - 开启延迟: AC至PG 600ms至750ms;EN至PG 15ms至20ms
    - 电流共享精度: ±5%Imax
    - 开放感测偏移: 电压偏移≤2%Vnom
    - 保持电压: 50V
    - 接地隔离: 每端口250V
    - 过流保护: 额定电流的105%至125%
    - 反向电流保护: 额定电流的-6%至0%
    - 短路保护: 周期125ms,占空比3%
    - 电压阈值: 3.5V(测量点为感测终端)
    - 过压保护: 锁定式66V
    - 过温保护: 内部监控,锁定式115°C至125°C
    - 感测电缆保护: 正负3V和2V
    - 电源良好阈值: 低阈值仅90%Vset
    - 电流输出信号: ISIG=0.6+IOUT/(IRTD1.25)
    - 电流限制控制: ILMT = (VCTRL-0.6)IRTD1.25
    - 远程电压控制: VOUT=VSET((1.8-VCTRL)/0.6),范围0%至300%Vset
    - 偏置供应: 最大10mA,4.5V至5.2V
    - 可靠性: 在40°C 80%负载条件下,FPMT为1小时
    - 保修期: 两年
    - 线径大小: 18AWG至20AWG
    - 重量: 60克
    - 尺寸: 60mm x 35mm x 17mm

    3. 产品特点和优势


    - 高精度电压调节: 初始电压精度为±0.5%,可以进行精确的手动调节,确保在各种应用中的稳定性。
    - 强大的保护机制: 具备过流、过压和过温保护,确保设备在异常情况下的安全运行。
    - 优异的瞬态响应: 能够快速应对负载变化,保持输出电压的稳定。
    - 宽泛的工作温度范围: 温度系数小,适应性好。
    - 紧凑设计: 尺寸小巧,便于安装和集成。

    4. 应用案例和使用建议


    - 通信设备: 适合需要高精度电源供应的电信设备,如基站和路由器。建议在安装过程中确保良好的散热条件。
    - 工业自动化: 可用于自动化控制系统,例如机器人和PLC系统。建议监测并维持适宜的工作环境。
    - 医疗设备: 适用于医疗成像和诊断设备。建议定期检查感测终端的连接状态以避免信号干扰。
    - 测试仪器: 在精密测试环境中表现出色。建议定期校准以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: NEVO600系列电源模块可与其他标准电子设备无缝集成。
    - 支持: Vox Power Ltd.提供两年保修服务,并在其官网上提供了详尽的技术文档和用户手册。如有疑问,建议联系当地分销商或直接与Vox Power联系获取技术支持。

    6. 常见问题与解决方案


    - 问题: 电源模块输出电压不稳定。
    - 解决方案: 检查负载调节率是否超出允许范围,确保所有连接良好。如仍存在问题,建议联系技术支持团队。
    - 问题: 设备出现过热现象。
    - 解决方案: 检查通风状况,确保环境温度不超过限定值。如仍然高温,考虑增加散热措施或降低负载。
    - 问题: 输出电流超出预期。
    - 解决方案: 调整电流限制设置,确保其在安全范围内。如仍有异常,联系技术支持进一步排查。

    7. 总结和推荐


    总体而言,NEVO600系列输出电源模块凭借其高精度、可靠性和多功能保护机制,在众多应用领域表现优秀。虽然价格相对较高,但其卓越的性能和长久的使用寿命使得该产品成为值得信赖的选择。因此,强烈推荐在关键任务和高要求的应用场合中采用该产品。

O/P 4参数

参数
电压-输出3 -
电流-输出2 -
输出数量 1
最大输入电压 -
电压-输出2 -
输出功率 -
电流-输出1 -
最小输入电压 -
负载调节 -300%~300mV
电压-输出4 -
电压-输出1 -
长*宽*高 60mm*35mm*17mm
安装方式 支架安装

O/P 4厂商介绍

VOX Power是一家领先的电源解决方案提供商,专注于研发和生产高品质的电源适配器、电池充电器、开关电源和电源管理系统。公司主营产品分为以下几类:

1. 电源适配器:提供各种输入电压和输出功率的适配器,适用于家用电器、办公设备、医疗设备等。

2. 电池充电器:为各种类型的电池提供充电解决方案,包括锂电池、镍氢电池等,广泛应用于移动设备、电动工具等领域。

3. 开关电源:提供高效、稳定的开关电源产品,适用于工业自动化、通信设备、LED照明等。

4. 电源管理系统:提供智能电源管理解决方案,实现能源优化和设备保护。

VOX Power的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。

2. 质量可靠:严格的质量控制体系,确保产品在各种环境下稳定运行。

3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。

4. 快速响应:高效的供应链管理和客户服务,确保快速响应客户需求。

O/P 4数据手册

厂牌 PDF简要描述 下载
VOX POWER 开关电源 VOX POWER O/P 4 O/P 4数据手册

O/P 4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.8358 ¥ 708.4125
10+ $ 80.4803 ¥ 680.0586
50+ $ 77.1248 ¥ 651.7047
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 708.41
