JBM-002

厂牌: PI SUPPLY
产品描述: JustBoom Digi HAT for the Raspberry Pi
供应商型号: ET-2803740
供应商: 海外现货
标准整包数: 1
PI SUPPLY 评估、开发板开发工具 JBM-002

JBM-002概述

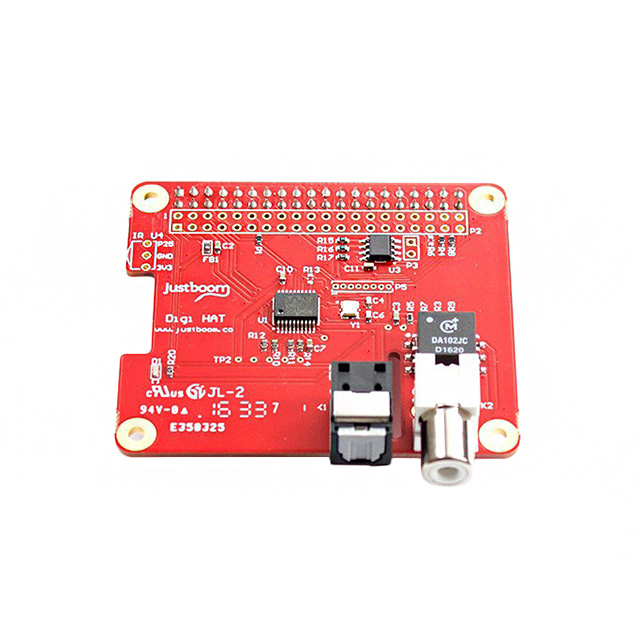

    JustBoom Digi HAT for Raspberry Pi:高分辨率数字音频输出板

    产品简介


    JustBoom Digi HAT 是一款专为 Raspberry Pi 设计的高分辨率数字音频输出板。通过简单地堆叠到 Raspberry Pi A+、B+、2B 或最新的 3B 型号上,即可立即投入使用。它提供无修改、高品质的数字音频数据流,确保比特完美的传输到您的 Hi-Fi 系统。JustBoom Digi HAT 适用于对音频质量要求高的专业音频应用领域。

    技术参数


    - SKU: JBM-002
    - 输入接口: I2S 接口
    - 输出格式: S/PDIF 数字音频信号(通过光纤 TOSLINK 或同轴 RCA 连接)
    - 最大采样率: 192kHz
    - 位深度: 24 位
    - 音频芯片: WM8804GEDS S/PDIF 收发器,具有集成低抖动 PLL(50ps RMS)
    - 隔离方式: DA101JC 高带宽数字输出变压器
    - 电源: 通过 Raspberry Pi GPIO 引脚直接供电
    - 重量: 0.065kg
    - 尺寸: 13 x 7.5 x 2.5 cm

    产品特点和优势


    - 易于安装和使用: 无需焊接,且配备了所有安装所需的硬件,适合初学者和专业人士。
    - 高质量音频: 通过低抖动的 S/PDIF 输出接口芯片,支持最高 192kHz/24 位的音频信号,保证音质的纯净度。
    - 全光隔离: 使用隔离变压器来实现 Raspberry Pi 与 DAC/放大器之间的完全电隔离。
    - 多功能GPIO访问: 所有 Raspberry Pi GPIO 引脚仍然可以访问,便于定制化扩展。
    - 多种操作系统兼容: 兼容 Raspbian、NOOBS、JustBoom Player、OSMC、RuneAudio 等多种音频系统。
    - 可选红外遥控接收器: 方便用户进行远程控制操作。

    应用案例和使用建议


    - 多房间音频播放: 利用数字信号的优点,在不同房间内设置多个音频播放节点。
    - 数字音乐库流媒体播放: 通过云服务或本地网络流畅地播放高分辨率音频。
    - 环绕声媒体中心/机顶盒: 适合作为家庭娱乐中心的音视频处理核心。
    - 建议:
    - 在使用同轴/RCA 输出时,应将电缆屏蔽层连接到 DAC/放大器上的接地端,并确保使用带有接地引脚连接的电源,以减少噪音干扰。
    - 如果需要更高音效处理能力,考虑升级 Raspberry Pi 的硬件配置或者尝试不同的软件配置。

    兼容性和支持


    - 兼容型号: 兼容 Raspberry Pi A+、B+、2B 和新的 3B 版本(也兼容 Raspberry Pi Zero,但建议使用 JustBoom Digi Zero)。
    - 软件支持: 提供完整的驱动支持,可在 Raspbian 和 NOOBS 系统中使用。
    - 软件预装选项: 可购买包含预配置 JustBoom Player 软件的 SD 卡,以便快速部署和使用。

    常见问题与解决方案


    - Q: Raspberry Pi 上没有安装 S/PDIF 输出功能怎么办?
    - A: 确保安装了相应的音频驱动程序,如 JustBoom Player 或其他兼容的音频管理系统。
    - Q: 无法识别红外遥控接收器怎么办?
    - A: 检查红外接收器是否正确连接,并确认安装了相应的驱动程序。
    - Q: 如何处理噪音问题?
    - A: 保证电缆屏蔽层正确接地,并使用接地良好的电源。

    总结和推荐


    JustBoom Digi HAT 凭借其高质量的音频传输能力和易用性,在众多 Raspberry Pi 项目中占据一席之地。它不仅具备优秀的音质表现,而且通过简单的安装步骤就能实现功能强大的数字音频输出。对于那些希望提升 Raspberry Pi 音频体验的用户来说,JustBoom Digi HAT 是一个绝佳的选择。强烈推荐!

JBM-002参数

参数
零件状态 在售
包装方式 散装

JBM-002厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JBM-002数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 评估、开发板开发工具 PI SUPPLY JBM-002 JBM-002数据手册

JBM-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.109 ¥ 414.9708
库存: 87
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 414.97
