JBM-003

厂牌: PI SUPPLY
产品描述:
供应商型号: ET-2803739
供应商: 海外现货
标准整包数: 1
PI SUPPLY 评估、开发板开发工具 JBM-003

JBM-003概述


    产品简介

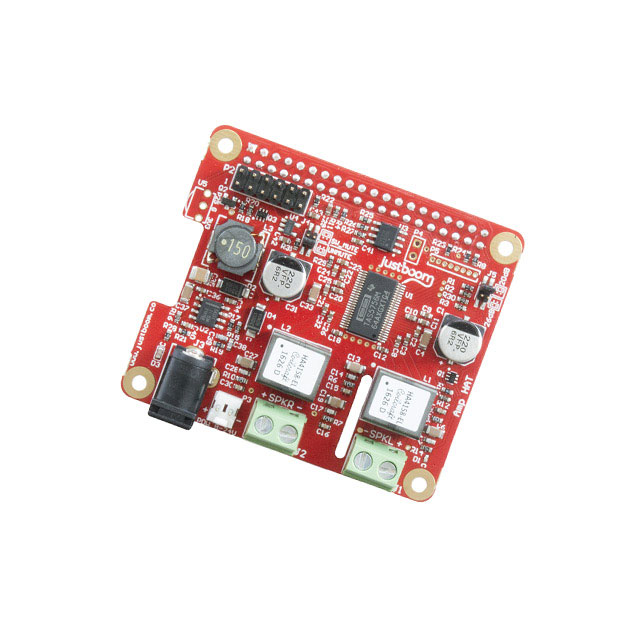

    JustBoom Amp HAT for Raspberry Pi
    JustBoom Amp HAT 是一款专为 Raspberry Pi 设计的高品质音频放大器。它不仅集成了音频放大功能,还包含了数字到模拟信号转换(DAC),这意味着无需额外安装声卡或DAC。只需将这个即插即用的附加板(HAT)堆叠在 Raspberry Pi A+、B+、2B 或新发布的 3B 上即可立即使用。
    产品类型:音频放大器
    主要功能:音频放大、DAC 转换
    应用领域:多媒体播放、艺术项目、游戏机、家庭音响等

    技术参数


    - 电源要求:推荐使用 15V/65W 电源
    - 音频输入接口:I2S 接口
    - 输出功率:2 x 55 瓦峰值(8 欧姆),2 x 30 瓦 RMS
    - DAC 分辨率:192kHz/32位
    - 工作环境:建议使用 24V 电源供应(至少 75W 功率,用于 8 欧姆扬声器);15-19V 电源供应(至少 58W 功率,用于 4 欧姆扬声器)
    - 总谐波失真 (THD+N):0.006%(1W,1kHz)
    - 信噪比 (SNR):104 dB A-Wtd(THD+N=1%)
    - 重量:主板 0.080kg,外壳 0.077kg
    - 尺寸:主板 13 x 7.5 x 2.5cm,外壳 8.9 x 6.2 x 4cm

    产品特点和优势


    - 多功能性:集成 DAC 和功率放大器,可直接连接被动式扬声器。
    - 易于安装:无需焊接,自带安装硬件,适合初学者和专业人士。
    - 背电供电:通过GPIO接口可以为Raspberry Pi供电,减少电源线数量。
    - 音质卓越:提供高分辨率音频和低噪声电压调节。
    - 定制选项:未使用的GPIO针脚仍然可以访问,便于扩展和自定义。
    - 软件控制:支持硬件和软件音量控制。

    应用案例和使用建议


    - 多房间音频系统:可以通过多个Raspberry Pi实例实现家庭多房间音频播放。
    - 互动艺术项目:适用于需要高质量音频输出的艺术装置。
    - 游戏机改造:如街机游戏台,可大幅提升游戏体验。
    - 音频升级:可以用于替换老旧音响系统,提供高清晰度音频输出。
    使用建议:
    - 建议使用符合推荐规格的电源供应,以确保最大输出性能。
    - 如需远程控制,建议安装红外接收器。

    兼容性和支持


    - 兼容性:与Raspberry Pi A+, B+, 2B和3B兼容,也可与Raspberry Pi Zero配合使用(建议选择JustBoom Amp Zero)。
    - 软件支持:支持Raspbian/NOOBS全驱动支持。
    - 第三方支持:支持JustBoom Player、OSMC、RuneAudio等第三方软件。

    常见问题与解决方案


    - 问题:电源供应不足导致输出功率下降。
    解决方案:更换符合推荐规格的电源,确保至少达到所需的瓦特输出。

    - 问题:无法正常工作。
    解决方案:检查电源连接,确保GPIO连接正确且无松动。

    总结和推荐


    总结:JustBoom Amp HAT是一款功能强大的音频放大器,集成了高质量的DAC和功率放大器,提供了卓越的音质和灵活的扩展能力。它非常适合那些希望提升Raspberry Pi音频质量的用户。
    推荐:强烈推荐给那些希望增强Raspberry Pi音频输出的用户。无论是作为家庭娱乐系统的一部分,还是用于专业音频项目,JustBoom Amp HAT 都能提供出色的性能和灵活性。

JBM-003参数

参数
长*宽*高 130mm(长度)*75mm(宽度)
零件状态 在售
包装方式 散装

JBM-003厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JBM-003数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 评估、开发板开发工具 PI SUPPLY JBM-003 JBM-003数据手册

JBM-003封装设计

查看详情并下载
Symbol
Footprint
3D Model
