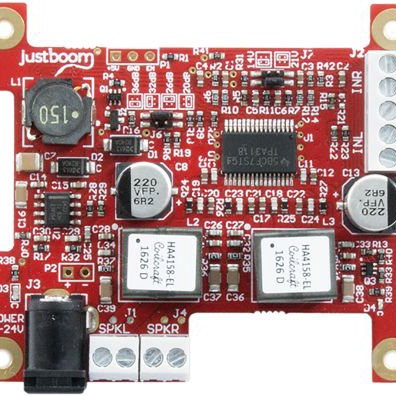

JustBoom Amp

产品分类: 半导体开发工具
厂牌: PI SUPPLY
产品描述: Pi Supply 树莓派附加组件, 音频, 用于 Raspberry Pi 的 justboom 放大器附加板音频放大器
供应商型号: 1228189
供应商: 海外现货
标准整包数: 1
PI SUPPLY 半导体开发工具 JustBoom Amp

JustBoom Amp概述

    JustBoom Amp 技术手册概述

    产品简介


    JustBoom Amp 是一款高品质的音频功率放大器,设计用于单独使用或者与 JustBoom DAC/DAC HAT 结合使用。它是一个无需焊接即可使用的即插即用设备,具有出色的音质表现。JustBoom Amp 可以提供高达 2x55W(峰值)的立体声输出,适用于多种音频项目和应用。

    技术参数


    - 功放芯片: Texas Instruments TPA3118D2DAP
    - 最大输出功率: 2x55W(2x30W RMS)
    - 输入电压范围: 8至24伏特
    - 输出阻抗: 4Ω或8Ω被动扬声器
    - 信号噪声比: 102 dB A-Wtd (THD+N < 1%, f = 1 kHz, Gain = 20 dB)
    - 总谐波失真 (THD+N): 0.1%(25W, 1kHz, 21V)
    - 输入连接: 具有五个线路输入连接,包括平衡和非平衡输入

    产品特点和优势


    JustBoom Amp 的显著特点是它采用了先进的 Class-D 功率放大器芯片,能够在保持高保真的同时提供强大的输出能力。其独特的双电感器设计提高了整体效率。此外,该设备支持硬件跳线配置,可以灵活调整输出电压和增益设置,确保更佳的用户体验。内置的硬件跳线使其成为市场上一款非常灵活和易用的产品。

    应用案例和使用建议


    - 紧凑型独立放大器:适用于现有 DAC 设备的升级。
    - 一体化 DAC/放大器:当与 JustBoom DAC 或 DAC HAT 结合使用时,提供高质量的音频解决方案。
    - 流媒体音频播放器:适用于从云或网络存储流媒体高分辨率音频。
    - 多房间音频系统:在多个房间内实现高质量的音频覆盖。
    - 家庭娱乐中心:作为媒体中心或机顶盒的一部分,提供卓越的家庭娱乐体验。
    建议根据所使用的扬声器阻抗选择合适的电源。对于 8Ω 扬声器,推荐使用 24V、至少 75W 的电源;对于 4Ω 扬声器,推荐使用 15-19V、至少 58W 的电源。

    兼容性和支持


    JustBoom Amp 兼容 JustBoom DAC 和 DAC HAT,也可以作为独立设备使用。该设备可以通过板对板连接器与 DAC/DAC HAT 堆叠,以节省电源供应器的使用。厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:如果未使用推荐的电源供电,最大输出功率会降低。
    解决方案:始终使用符合推荐标准的外部电源,避免使用 DAC 5V PSU 或通过 GPIO 针供电。
    - 问题:无法正确配置输出电压和增益设置。
    解决方案:仔细阅读硬件跳线配置指南,按照说明进行配置。

    总结和推荐


    JustBoom Amp 是一款高效、易用且具备出色音质的音频功率放大器。其灵活的配置选项和强大的兼容性使其成为各种音频项目的理想选择。强烈推荐给需要高质量音频输出的 DIY 爱好者和专业用户。

JustBoom Amp厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JustBoom Amp数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 半导体开发工具 PI SUPPLY JustBoom Amp JustBoom Amp数据手册
