GK220S15-50W概述

    GK220SXX-50W 开关电源技术手册解析

    产品简介

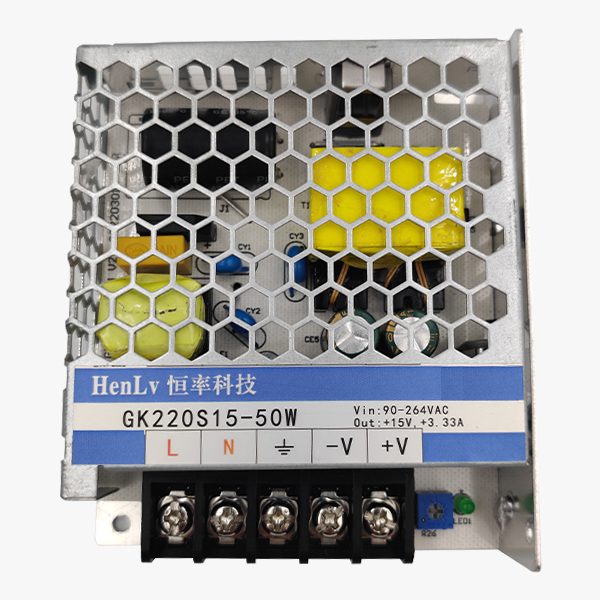

    GK220SXX-50W 是一款由恒率科技(宁波)有限公司推出的 AC/DC 开关电源。这款电源的主要特点是体积小(99mm x 82mm x 30mm),具备高效率和低功耗的特点。其宽电压输入范围为 90-264VAC,可提供 5V、12V、15V、24V、36V 和 48V 的单路输出电压,且输出精度高,具有输出电压外部微调功能及 LED 指示灯。GK220SXX-50W 电源采用金属铝壳封装,能够提供良好的散热效果和电磁兼容性,能够在极端温度(-25℃ 到 +60℃)环境下稳定工作,特别适用于工业控制系统、自动化机械和其他电气设备中。

    技术参数


    - 输入电压: 90-264VAC(全范围)
    - 输出电压:
    - 5V: 5VDC±2%, 最大输出电流 10A
    - 12V: 12VDC±2%, 最大输出电流 4.17A
    - 15V: 15VDC±2%, 最大输出电流 3.33A
    - 24V: 24VDC±2%, 最大输出电流 2.08A
    - 36V: 36VDC±2%, 最大输出电流 1.39A
    - 48V: 48VDC±2%, 最大输出电流 1.04A
    - 效率:
    - 5V 输出:≥77%
    - 12V 输出:≥85%
    - 15V 输出:≥85%
    - 24V 输出:≥85%
    - 36V 输出:≥88%
    - 48V 输出:≥89%
    - 隔离耐压: 3000VAC
    - 工作温度: -25℃ 至 +60℃
    - 输入频率: 47Hz~63Hz
    - 漏电流: ≤5mA

    产品特点和优势


    1. 高效率:GK220SXX-50W 在不同输出电压下都保持了很高的效率,特别是在 12V 和 15V 输出时,效率均超过 85%。
    2. 高寿命:该电源经过严格测试,保证在各种条件下都能够长期稳定运行。
    3. 低功耗:由于其高效率,即使在高负载情况下也能够实现较低的功耗。
    4. 宽电压输入范围:输入电压范围宽达 90-264VAC,适应多种应用场景。
    5. 电磁兼容性好:采用金属铝壳封装,具有良好的屏蔽性能和电磁兼容性。
    6. 完整保护功能:具备 OVP(过电压保护)、OLP(过流保护)、OTP(过温保护)等多种保护功能。

    应用案例和使用建议


    - 工业控制系统:GK220SXX-50W 适用于需要高稳定性和可靠性的工作环境。例如,在工业自动化机械中作为控制系统的电源供应,确保系统运行的稳定。
    - 家用电器:家庭自动化设备,如智能电视、智能家居控制器等,都可以使用这款电源。
    - 建议:对于高负载应用,可以选择更高输出电压的版本,以确保电源在极端条件下的稳定性。此外,在高温环境下使用时,应确保散热良好,防止过热。

    兼容性和支持


    - 兼容性:GK220SXX-50W 采用国际标准引脚,与其他同类电子设备兼容。
    - 支持和服务:恒率科技(宁波)有限公司为客户提供全方位的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题: 电源开机后没有输出。
    - 解决办法: 检查输入电压是否在正常范围内,确认输入接线是否正确。
    2. 问题: 输出电压不稳定。
    - 解决办法: 确认输出负载是否超过额定值,检查电源的连接和接地情况。
    3. 问题: 输出电流过大导致跳闸。
    - 解决办法: 调整输出负载,降低负载电流至额定值以内。

    总结和推荐


    综上所述,GK220SXX-50W 开关电源在设计和性能方面表现出色,其高效率、宽输入电压范围和良好的电磁兼容性使其成为工业和家庭应用的理想选择。特别是其高效率和低功耗的特点,能够有效减少能耗,提高设备的使用寿命。此外,该公司提供的优质技术支持和完善的售后服务也为客户提供了保障。因此,我们非常推荐使用这款电源产品。
