58296

产品分类: 其他工具
厂牌: ELESA

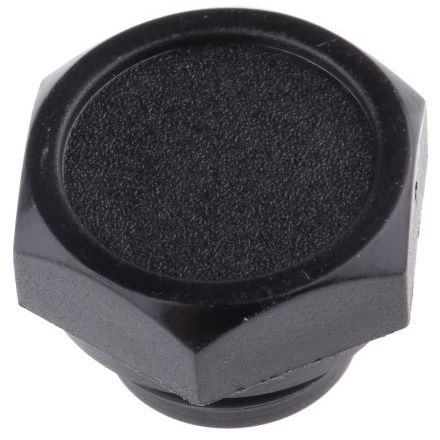

产品描述: Elesa-Clayton 玻璃钢堵头 , G3/8in螺纹, 16mm总长, 最高工作温度+130°C
供应商型号: 2833391
供应商: 海外现货
标准整包数: 5
ELESA 其他工具 58296

58296概述

    电子元器件产品技术手册:液压系统配件

    产品简介


    产品类型: 插头(Plugs)
    主要功能: 用于液压系统的连接和密封。
    应用领域: 广泛应用于工业自动化、机械制造、能源等领域中的液压系统,如机床、工程机械、船舶设备等。

    技术参数


    - 材料: 玻璃纤维增强聚酰胺基(PA)工程塑料,具有良好的耐溶剂性、耐油性、耐油脂性及其他化学物质的抗性。
    - 颜色: 黑色,哑光表面处理。
    - 密封圈: NBR合成橡胶材质。
    - 最大连续工作温度: 100°C。
    - 紧固扭矩: 见下表,保证理想的紧固效果并保持密封圈处于正确位置。
    - 规格型号及技术数据:
    | 代码 | 规格 | d [mm] | h [mm] | s [mm] | L [mm] | M [Nm] |
    ||
    | 58284 | TN.10x1.5 | 9 | 19 | 16 | 15 | 4~5 |
    | 58285 | TN.12x1.5 | 9 | 19 | 16 | 15 | 6~8 |
    | 58286 | TN.14x1.5 | 9 | 19 | 16 | 15 | 6~8 |
    | 58287 | TN.16x1.5 | 9 | 22 | 16 | 17 | 8~10 |
    | 58288 | TN.18x1.5 | 11 | 26 | 18 | 20.5 | 8~10 |
    | 58289 | TN.20x1.5 | 11 | 26 | 18 | 20.5 | 8~10 |
    | 58290 | TN.22x1.5 | 12 | 32 | 20 | 25 | 10~12 |
    | 58291 | TN.25x1.5 | 12 | 32 | 20 | 25 | 10~12 |
    | 58292 | TN.26x1.5 | 12 | 32 | 20 | 25 | 10~12 |
    | 58293 | TN.35x1.5 | 13 | 38 | 22 | 31 | 15~18 |
    | 58401 | TN.40x1.5 | 14 | 46 | 24 | 38 | 15~18 |
    | 58294 | TN.1/8 G | 9 | 19 | 16 | 15 | 4~6 |
    | 58295 | TN.1/4 G | 9 | 19 | 16 | 15 | 4~6 |
    | 58296 | TN.3/8 G | 9 | 22 | 16 | 17 | 8~10 |
    | 58297 | TN.1/2 G | 11 | 26 | 18 | 20.5 | 8~10 |
    | 58298 | TN.3/4 G | 12 | 32 | 20 | 25 | 10~12 |
    | 58299 | TN.1 G | 13 | 38 | 22 | 31 | 12~15 |
    | 58411 | TN.1¼ G1 1/4 | 14 | 46 | 24 | 38 | 15~18 |
    | 58413 | TN.1½ G1 1/2 | 15 | 55 | 26 | 46 | 15~18 |

    产品特点和优势


    1. 耐温性: 最大连续工作温度达100°C,适用于多种恶劣工作环境。
    2. 密封性强: 采用NBR合成橡胶密封圈,确保连接部位的密闭性,提高系统稳定性。
    3. 抗腐蚀性: 材料选择玻璃纤维增强聚酰胺基工程塑料,对各种化学介质有良好的抵抗能力。
    4. 安装方便: 多种规格型号,适用范围广,易于安装和维护。

    应用案例和使用建议


    应用案例: 某机床制造公司使用该插头在高精度加工中心的液压系统中,有效提高了系统的稳定性和耐用性。
    使用建议: 在安装时,请严格按照规定的紧固扭矩进行操作,以确保最佳密封效果。对于高温和强腐蚀性的环境,建议选用更高性能的型号以适应更苛刻的工作条件。

    兼容性和支持


    这些插头适用于安装铝制面板上的图形符号,详见页数 。厂商提供全面的技术支持和服务,包括安装指导、故障排除和定期维护。

    常见问题与解决方案


    1. 问题: 安装后密封不严。
    - 解决方案: 检查是否已按照推荐扭矩进行紧固;确认密封圈是否有损坏或磨损。

    2. 问题: 长期使用后出现泄漏。
    - 解决方案: 检查是否有磨损或腐蚀现象;考虑更换为耐腐蚀性更强的型号。

    总结和推荐


    综上所述,该系列插头凭借其优良的材料特性和可靠的密封性能,在各类液压系统中表现出色。其广泛的应用场景和多样的规格型号,使其成为工业领域的理想选择。总体来看,推荐使用该系列插头,特别是针对那些需要高耐温性和强抗腐蚀性的应用场景。

58296参数

参数
长*宽*高 16mm(长度)

58296厂商介绍

Elesa公司成立于1941年,是一家总部位于德国的国际性公司,专注于设计和制造高品质的工程塑料零件。Elesa的产品广泛应用于机械工程、自动化技术、汽车制造、医疗设备、电子和电气工程等领域。

主营产品分类包括:
1. 把手和操作元件:如塑料把手、金属把手、拉手、手柄等。
2. 铰链和紧固件:包括塑料和金属铰链、紧固件、定位销等。
3. 位置显示器和指示器:如位置显示器、指示灯、警示标志等。
4. 锁紧和紧固元件:如塑料螺钉、螺母、垫圈等。
5. 脚轮和脚座:包括各种材质和尺寸的脚轮和脚座。
6. 塑料零件和组件:如塑料板、管、角件等。

Elesa的优势在于:
1. 高品质:产品符合严格的质量标准,耐用且性能稳定。
2. 创新设计:拥有多项专利技术,不断推出创新产品以满足市场需求。
3. 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
4. 全球网络:在全球范围内设有销售和服务网络,确保快速响应客户需求。

58296数据手册

厂牌 PDF简要描述 下载
ELESA 其他工具 ELESA 58296 58296数据手册

58296封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 15.3765
库存: 58
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 76.88
