SIT2515T-I/ST

产品分类: CAN芯片
厂牌: SIT/芯力特
产品描述:
供应商型号: 31M-SIT2515T-I/ST
供应商: 云汉优选
标准整包数: 1

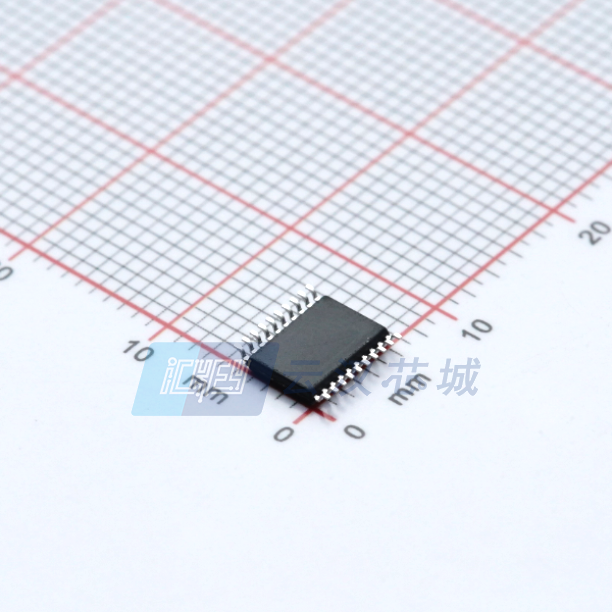

SIT/芯力特 CAN芯片 SIT2515T-I/ST

SIT2515T-I/ST概述

    SIT2515 技术手册概述

    产品简介


    SIT2515 是一款由芯力特设计的带 SPI 接口的独立 CAN 控制器。该产品符合 CAN 2.0B 规范,数据传输速率高达 1.0 Mb/s,适用于各种通信需求。其主要功能包括数据的接收和发送、帧过滤、缓存管理等,广泛应用于汽车电子、工业自动化等领域。

    技术参数


    - 工作环境:
    - 电源电压:2.7V 至 5.5V
    - 输入高电压:VIH1 = 2V, VIH2 = 0.7VDD, VIH3 = 0.85VDD, VIH4 = 0.85VDD
    - 输入低电压:VIL1 = -0.3V, VIL2 = -0.3V, VIL3 = VSS, VIL4 = VSS
    - 工作温度范围:-40°C 至 85°C
    - 电气特性:
    - 动态电流:5mA(典型情况)
    - 静态电流:1μA(典型情况)
    - 最大极限参数:电源电压 VCC 为 7V,所有引脚输入电压 VI 为 -0.6V 至 VCC+1.0V
    - 性能指标:
    - 支持数据长度:0 至 8 字节
    - 帧类型:标准帧、扩展帧和远程帧
    - 接收缓存:两个带存储优先级的接收缓存器
    - 过滤和掩码寄存器:6 个 29 位过滤码和 2 个 29 位掩码
    - SPI 接口:最高支持 10MHz

    产品特点和优势


    - 兼容性:完全兼容 MCP2515,使得替代和迁移变得更加容易。
    - 高效性能:具备高速 SPI 接口,保证数据传输的效率。
    - 强大的缓存管理:具有 3 个发送缓存器和 2 个接收缓存器,可有效管理数据。
    - 灵活的过滤机制:采用前两个字节的数据进行报文过滤,减少了主机 MCU 的负担。
    - 低功耗设计:动态电流和静态电流均很低,适用于便携式设备。
    - 广泛的温度适应性:可在 -40°C 至 85°C 的范围内稳定工作。

    应用案例和使用建议


    - 应用场景:适用于汽车电子、工业自动化等需要可靠数据传输的场合。
    - 使用建议:
    - 在系统设计时考虑电源管理和散热设计,确保在高温环境下也能正常工作。
    - 利用其灵活的过滤机制,针对不同的应用场景合理设置过滤规则,以减轻主机 MCU 的负担。

    兼容性和支持


    - 兼容性:与 SPI 0.0 和 1.1 模式兼容,可以方便地集成到现有系统中。
    - 支持:提供详细的文档和技术支持,便于用户在开发过程中解决各种问题。

    常见问题与解决方案


    - 问题1:SPI 通信不稳定。
    - 解决办法:检查电源电压是否稳定,确认 SPI 时序正确。
    - 问题2:过滤器配置错误导致数据丢失。
    - 解决办法:重新检查过滤器配置,确保规则设置正确。
    - 问题3:静态电流过大。
    - 解决办法:检查电路设计是否存在不必要的通路,确保静态电流在正常范围内。

    总结和推荐


    SIT2515 是一款高性能的 CAN 控制器,适用于多种应用环境。其兼容性强、过滤机制灵活、支持高速 SPI 通信,特别适合需要高效、稳定数据传输的场景。强烈推荐给需要可靠 CAN 通信的用户。

SIT2515T-I/ST参数

参数
数据速率 -
驱动器数 -
接收器数量 -
支持协议 -
收发器数量 -
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 TSSOP-20

SIT2515T-I/ST厂商介绍

SIT公司是一家全球领先的高性能材料解决方案供应商,专注于开发和制造创新的热管理材料。公司主营产品包括导热界面材料、导热垫片、导热膏、导热胶带等,广泛应用于电子、汽车、****、医疗设备等领域。

SIT的优势在于:
1. 技术创新:SIT拥有强大的研发团队,不断推出高性能、高可靠性的新型材料,满足客户对热管理的严苛要求。
2. 定制服务:SIT能够根据客户需求,提供定制化的热管理解决方案,帮助客户优化产品性能。
3. 质量控制:SIT严格执行ISO9001质量管理体系,确保产品质量稳定可靠。
4. 快速响应:SIT拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。
5. 环保理念:SIT注重环保,所有产品均符合RoHS、REACH等环保标准,为客户提供绿色、安全的热管理材料。

SIT2515T-I/ST数据手册

厂牌 PDF简要描述 下载
SIT/芯力特 CAN芯片 SIT/芯力特 SIT2515T-I/ST SIT2515T-I/ST数据手册

SIT2515T-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
