D4G0111N

产品分类: 旋转开关
厂牌: ELECTRO SWITCH
产品描述: 可调 1 28V 115V 非短路(BBM) 焊接安装,面板安装
供应商型号: ET-1383592
供应商: 海外现货
标准整包数: 1

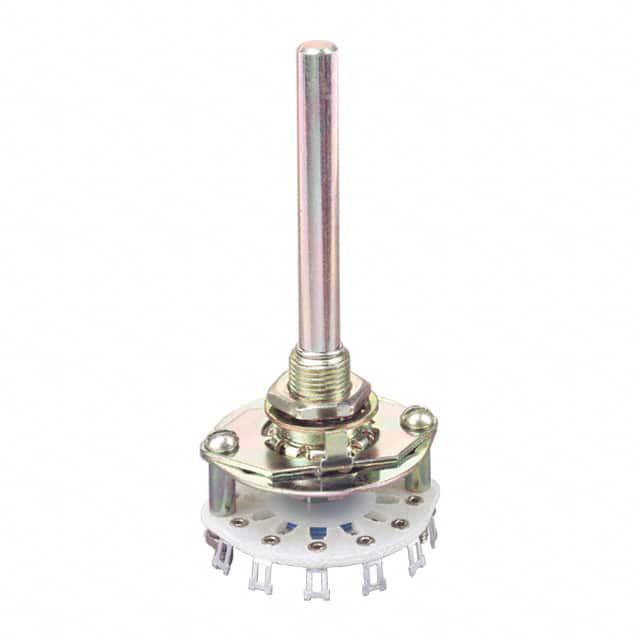

ELECTRO SWITCH 旋转开关 D4G0111N

D4G0111N概述

    D4 系列旋转开关产品介绍

    1. 产品简介


    D4 系列旋转开关是市面上性价比最高且多功能的旋转开关之一。该系列开关具有球型弹簧指数机制,可提供多达12个位置以及30°或60°的索引角度。D4系列不仅具有优秀的机械性能,还支持多种绝缘材料(玻璃环氧树脂、陶瓷或邻苯二甲酸二烯丙酯),使其适用于广泛的工业和消费电子领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流和电压 | 耐电阻负载:1.5 安培 @ 28 VDC;0.5 安培 @ 115 VAC |
    | 电流承载能力 | 9 安培 |
    | 绝缘强度 | 1,500 VAC 介于载流部件和地之间 |
    | 接触电阻 | 平均初始值:3.5 毫欧姆 |
    | 绝缘电阻 | 玻璃环氧树脂:超过750,000 兆欧姆
    陶瓷:超过1,000,000 兆欧姆
    邻苯二甲酸二烯丙酯:超过900,000 兆欧姆 |
    | 材料和表面处理 | 所有部件均采用非腐蚀性材料,如银镀层黄铜 |

    3. 产品特点和优势


    - 高质量机械感觉:球型弹簧指数机制确保了清晰的定位和可靠的运行。
    - 高电流承载能力:能够承载高达9安培的电流。
    - 耐用性强:使用寿命达到至少25,000次循环。
    - 灵活的索引角度:标准为30°,也可选择60°。
    - 易于安装:安装螺母和锁紧垫圈预先组装好,方便快速安装。

    4. 应用案例和使用建议


    - 家用电器:例如空调控制面板上的旋转开关,可用于调节温度设置。
    - 工业控制设备:用于机器操作模式的选择,比如“自动”、“手动”或“暂停”。
    - 汽车仪表盘:可以用来切换不同的显示模式或功能设置。
    - 使用建议:确保在安装过程中固定好所有止动件,以避免过度旋转导致损坏。对于高频率使用的场合,建议定期检查和维护以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:D4系列开关与其他电子元件的兼容性良好,但具体需要参考详细的连接器和电线规格。
    - 支持和服务:Electro Switch Corp. 提供了全面的技术支持和售后服务,包括定制服务,以满足客户的特定需求。

    6. 常见问题与解决方案


    - 问题1:开关接触不良。
    解决方案:检查接线是否牢固,并清洁接触面。
    - 问题2:开关出现卡顿现象。
    解决方案:检查并调整止动件,确保转动顺畅。
    - 问题3:绝缘电阻降低。
    解决方案:更换老化或受损的绝缘材料部分。

    7. 总结和推荐


    D4 系列旋转开关凭借其出色的机械性能、高电流承载能力和灵活性,在众多应用领域表现出色。尽管安装和维护相对简单,仍建议用户遵循厂家指南进行操作,以获得最佳效果。强烈推荐给那些寻找高性能且经济实惠的旋转开关的用户。

D4G0111N参数

参数
每层极数 1
开关功能 -
开关配置 -
最大交流触点电压 115V
最大直流触点电压 28V
转档方式 可调
触点时间 非短路(BBM)
引脚数量 -
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

D4G0111N厂商介绍

Electro Switch公司是一家知名的电子开关制造商,专注于设计和生产高质量的开关和控制产品。公司主营产品包括按钮开关、旋转开关、滑动开关、轻触开关、键盘开关等,广泛应用于工业控制、医疗设备、消费电子、汽车电子、****等多个领域。

Electro Switch的优势在于:

1. 丰富的产品线:提供多种类型的开关,满足不同应用场景的需求。
2. 高品质:采用优质材料和先进工艺,确保产品的可靠性和耐用性。
3. 定制化服务:可根据客户需求提供定制化设计和生产,满足特殊需求。
4. 快速响应:拥有强大的研发和生产能力,能快速响应市场变化和客户需求。
5. 完善的售后服务:提供技术支持和售后服务,确保客户使用无忧。

总之,Electro Switch凭借其丰富的产品线、高品质和定制化服务,成为电子开关领域的佼佼者。

D4G0111N数据手册

厂牌 PDF简要描述 下载
ELECTRO SWITCH 旋转开关 ELECTRO SWITCH D4G0111N D4G0111N数据手册
