204522-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle 5 104pin Cadmium Plated,Steel 7.5A 金 面板安装
供应商型号: N-204522-2
供应商: 云汉优选
标准整包数: 1

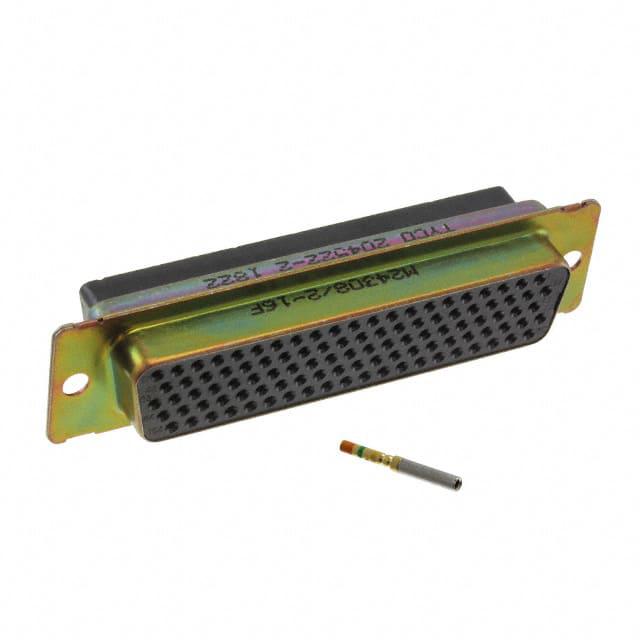

TE CONNECTIVITY D-Sub 连接器 204522-2

204522-2概述


    产品简介


    本手册介绍的是AMPLIMITE品牌的204522-2型号接插件,属于电缆对电缆(Cable-to-Cable)类型的连接器。它具有104个位置(Position),6号连接器壳体尺寸(Connector Shell Size),接触件为针座型(Socket),接触件尺寸为22(Size 22)。此接插件主要用于盒式安装(Box Mount D-Sub Connectors),适用于信号电路的连接,广泛应用于各种需要高可靠性连接的应用场合,如工业自动化、通信系统和医疗设备等。

    技术参数


    - 型号:204522-2
    - 类型:接插件
    - 接插件类型:针座型(Socket)
    - 连接器系统:电缆对电缆(Cable-to-Cable)
    - 连接器壳体尺寸:6号
    - 位置数:104
    - 电源/信号/同轴组合:无
    - 接触件尺寸:22
    - 接触件材料:铜合金(Base Material: Copper Alloy)
    - 接触件镀层材料:金(Plating Material: Gold)
    - 接触电流额定值(最大):5A
    - 操作温度范围:-55°C至125°C
    - 引脚间距(中心线):2.29mm
    - 螺纹孔直径:3.17mm
    - 安装类型:面板安装(Panel Mount)

    产品特点和优势


    1. 多位置设计:104个位置的设计可以满足多种信号传输需求,提高设备的灵活性。
    2. 耐温性强:宽泛的操作温度范围(-55°C至125°C),确保在极端环境下仍能正常工作。
    3. 高可靠性的接触件:采用铜合金基材和金镀层,保证良好的电导率和抗腐蚀能力。
    4. 易于安装和维护:提供多种安装方式选择,简化安装过程。
    5. 安全防护:使用不锈钢材质的锁紧机构,确保连接稳定可靠。

    应用案例和使用建议


    - 应用案例:该接插件适用于各种工业自动化设备、通信系统及医疗设备中的信号连接。例如,在工厂自动化生产线中,该接插件可用于机器人控制系统和传感器之间的连接。
    - 使用建议:在使用过程中,应注意定期检查连接是否牢固,并确保连接器壳体和接触件不受污染或损坏。对于极端环境下的使用,可以考虑添加密封件以增加防护效果。

    兼容性和支持


    - 兼容性:204522-2型号可与多种标准接插件兼容,具体型号可以参考手册中的“兼容部件”部分。此外,该产品还可以与TE Connectivity公司的其他系列产品无缝对接,提供全面的解决方案。
    - 支持:TE Connectivity公司提供了全方位的技术支持服务。如有任何疑问或需要帮助,可以通过拨打免费电话+1 800 522 6752联系客户服务。

    常见问题与解决方案


    - 问题:产品不合规于某些环保法规。
    - 解决方案:参阅手册中的产品合规性部分,了解具体不符合条款。对于受限物质,可以采取替代材料进行替换,或者在合适的情况下寻求法律豁免。
    - 问题:连接不稳定。
    - 解决方案:确保安装过程严格按照手册指示进行,使用适当的安装工具,并定期检查连接的紧固程度。
    - 问题:产品包装损坏。
    - 解决方案:及时联系供应商更换新包装,确保运输过程的安全性。

    总结和推荐


    综上所述,204522-2型号接插件凭借其出色的电气特性和广泛的适用范围,使其成为工业自动化、通信系统等领域的重要组件。其高可靠性、灵活多变的设计和完善的售后服务使其在市场上具备显著的竞争优势。因此,推荐给需要高性能连接解决方案的工程师和采购人员。

204522-2参数

参数
颜色 -
端接 -
额定电流 7.5A
排数 5
触头镀层
外壳材料 Cadmium Plated,Steel
针脚数 104pin
类型 Female Sockets,Receptacle
安装方式 面板安装
零件状态 在售
包装方式 散装

204522-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

204522-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 204522-2 204522-2数据手册

204522-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 151.315 ¥ 1286.1775
2+ $ 144.4987 ¥ 1228.239
4+ $ 140.5866 ¥ 1194.9861
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1286.17
